Leírás

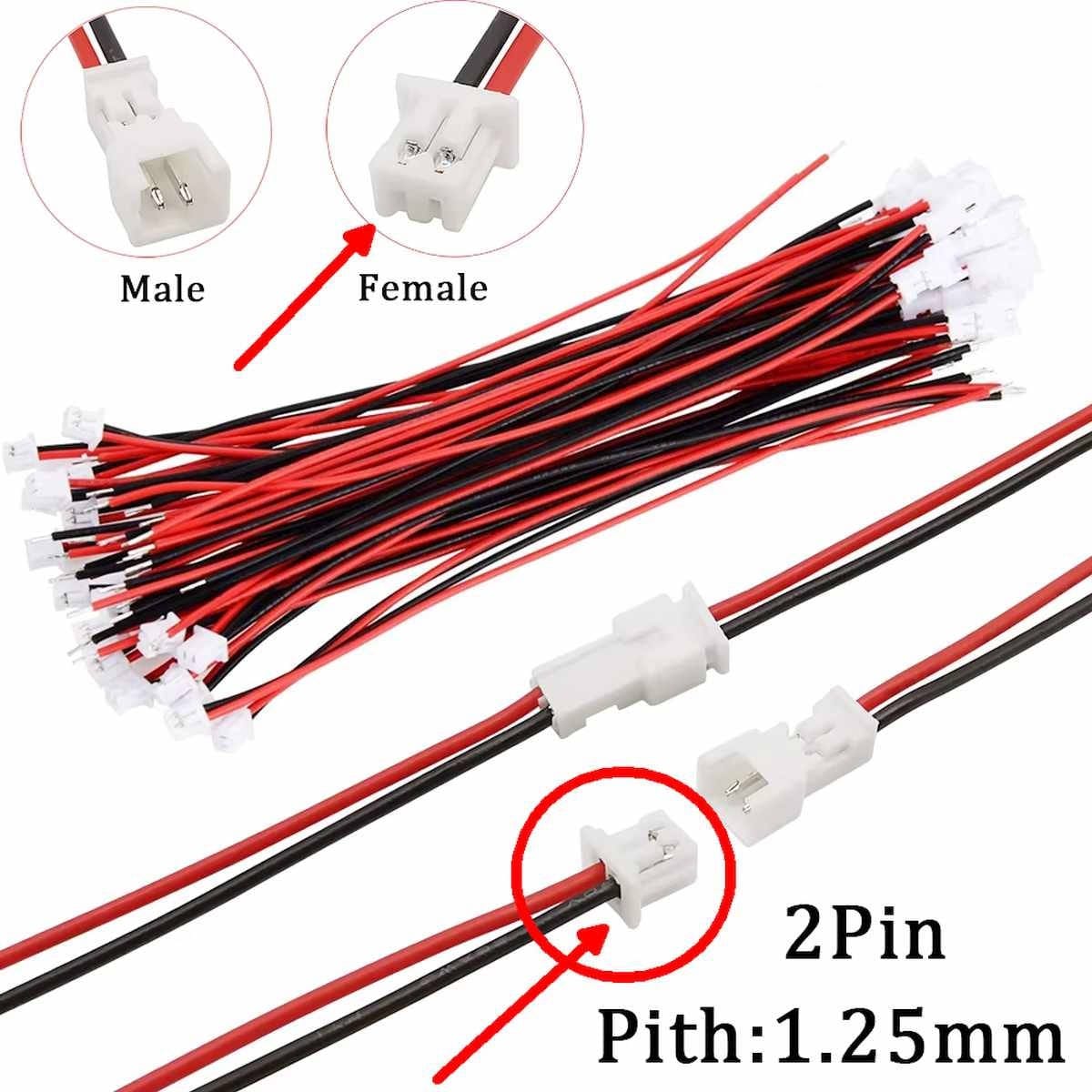

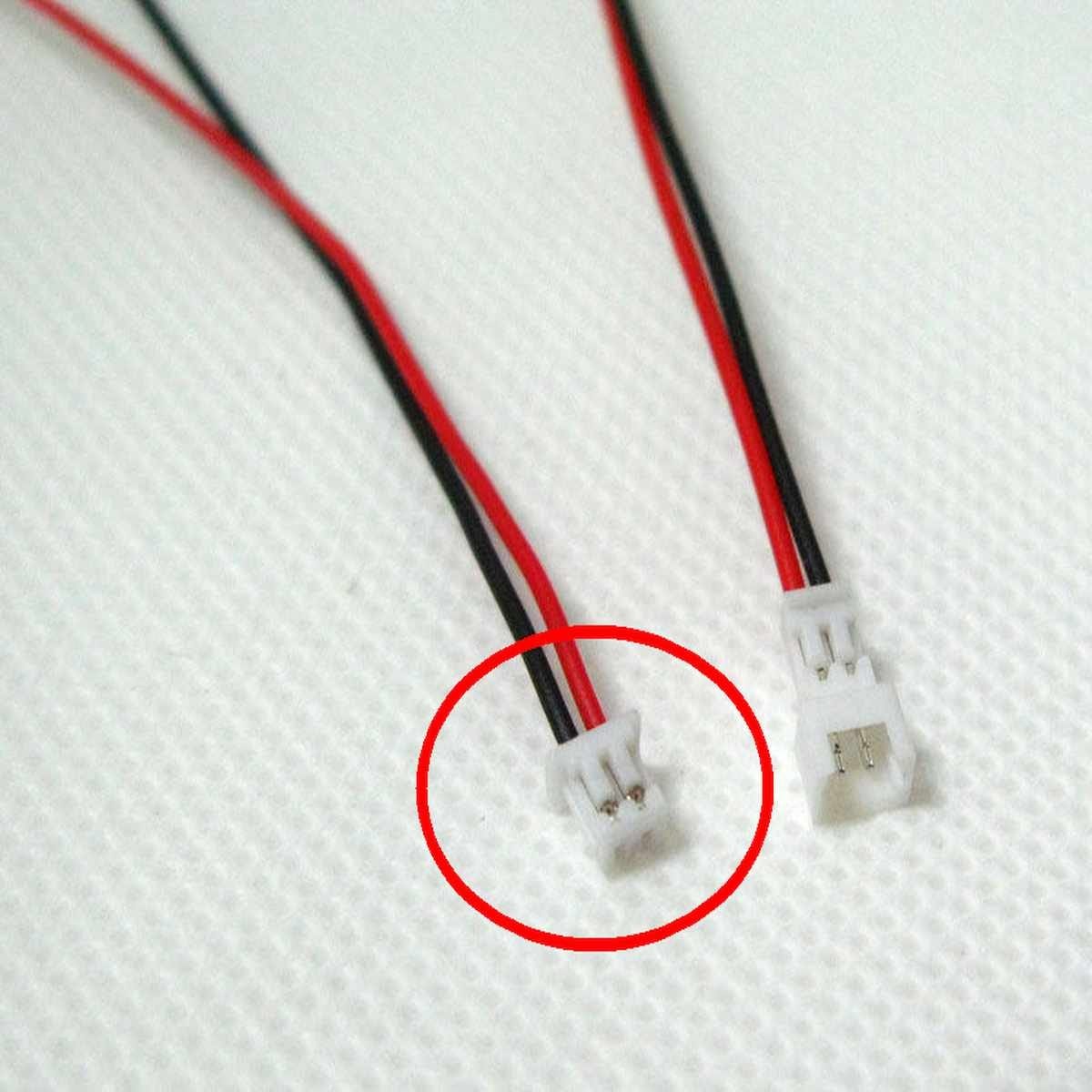

Amikor egy kompakt elektronikában már nem fér el kényelmesen a nagyobb, 2,54 mm-es csatlakozó, de a vezetéket mégis rendezett, ismételhető módon szeretnéd a panelhez vinni, akkor jön jól ez a Joint Tech A1250, 1,25 mm raszterű, 2 pólusú, szerelt anya csatlakozó.

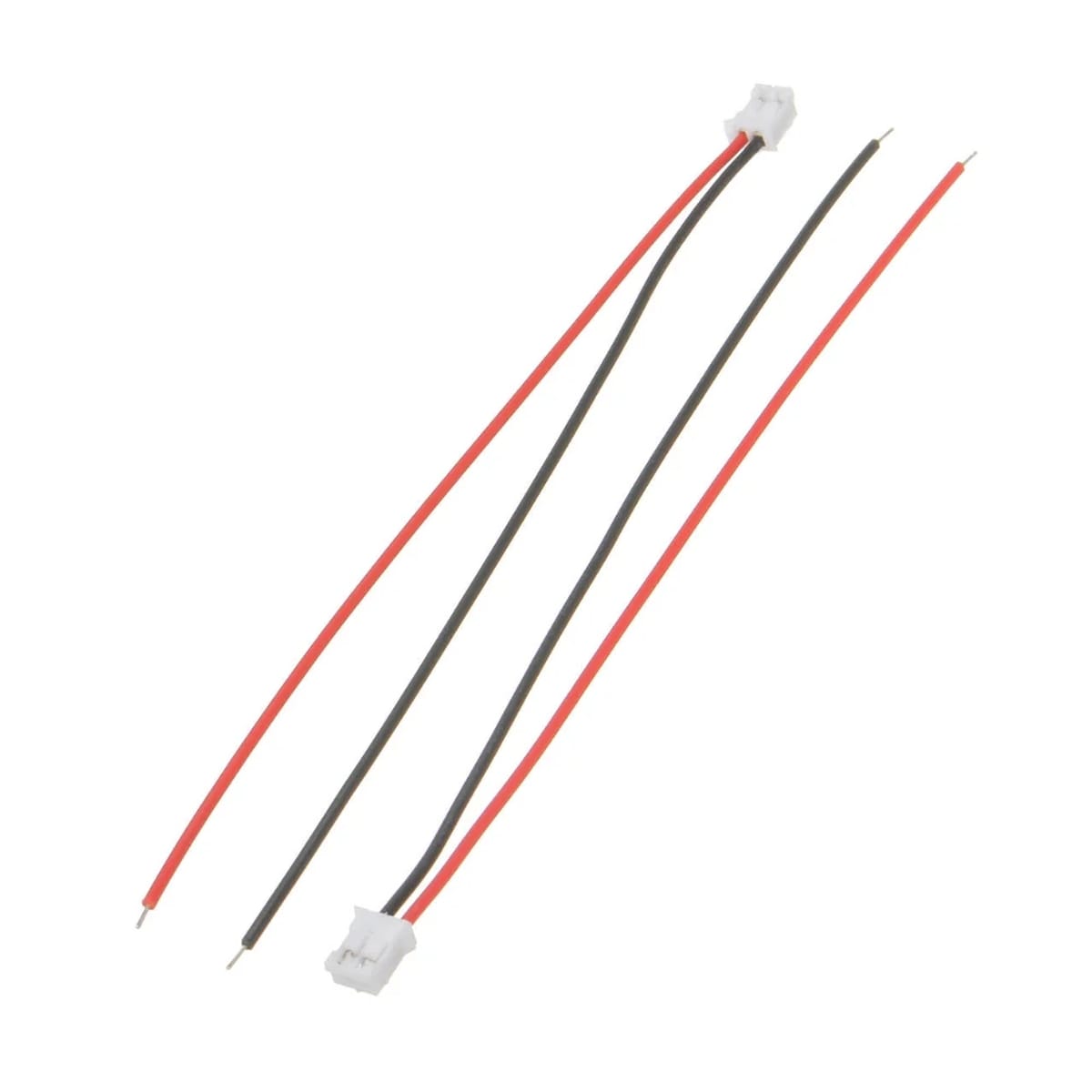

Ez nem egy panelre forrasztható aljzat, hanem lengő kivitelű csatlakozókábel: az egyik végén a mikro méretű anya csatlakozóház található, a másik végén pedig kb. 20 cm vezeték szabad kábelvéggel, amit a saját áramkörödhöz, sorkapcsodhoz vagy forrasztási pontodhoz tudsz illeszteni.
Akkor érdemes ezt választanod, ha a paneloldalon 1,25 mm raszterű, 2 pólusú tüskesor várja a csatlakozást, és kisáramú jelvezetékhez, szenzorhoz vagy belső kábelezéshez keresel kompakt, gyárilag krimpelt megoldást.
Működési elv és technikai magyarázat
A termék lelke egyszerű, és pont ettől hasznos: egy kétérintkezős csatlakozóházból és a hozzá gyárilag krimpelt vezetékből áll. A csatlakozó oldala a megfelelő 1,25 mm raszterű tüskesorhoz illeszkedik, a szabad kábelvég pedig megadja neked azt a mozgásteret, amire prototípusnál, kis szériás gyártásnál vagy egyedi bekötésnél szükség van.
A gyakorlatban ez azt jelenti, hogy a vezeték egyik oldala rendezett, ismételhető csatlakozási pontot ad a panel felé, a másik oldalon pedig te döntöd el, hogyan kötöd be: forrasztással, sorkapoccsal, tesztadapterrel vagy egy saját kábelkorbács részeként.
Fontos tisztán látni: ez a csatlakozó nem alakít át jelet, nem véd, nem szabályoz, hanem galvanikus összeköttetést ad két pont között. Ezért a kiválasztásnál nem a “szoftveres kompatibilitás” számít, hanem a raszter, a pólusszám, a csatlakozó neme, a paneloldali pár és a terhelés.
A használatban maximumként 1 A és 24 V szerepel, ezért ezt a kábelt elsősorban kisáramú jelvezetékekhez, szenzorvonalakhoz és segédtáp bekötésekhez érdemes használni. Nagyáramú tápvonalnál, motoroknál, fűtőelemeknél vagy erősen húzásnak kitett kábelezésnél már nem ez lesz a nyugodt választás.
A kompatibilitásnál külön figyelj erre: a csatlakozó JST-GH 1,25 mm tüskesorhoz illeszthető jellegű, de a JST-GH csatlakozóknál megszokott reteszelő “fül” ezen a kialakításon nem található meg. Ha rezgés, mozgatás vagy húzás várható, gondoskodj külön mechanikai tehermentesítésről.
Felhasználási lehetőségek
Ez a szerelt, nyitott végű mikrocsatlakozó azokban a projektekben tud nagyot könnyíteni a munkán, ahol a hely kevés, a vezetékből viszont nem akarsz kusza, bizonytalan kötést csinálni.
Használhatod például szenzorpanel 2 eres jelvezetékének kivezetésére Arduino alapú mérőrendszerben, amikor a panelen 1,25 mm-es csatlakozási pont van, a másik oldalon pedig saját bekötést szeretnél kialakítani.
Jó választás lehet ESP8266 vagy ESP32 periféria bekötéséhez is, ha a vezérlőpanel vagy a csatlakoztatott modul JT A1250 / JST GH-1.25 jellegű tüskesorral dolgozik, és nem szeretnél minden prototípusnál újra krimpeléssel bajlódni.
Raspberry Pi környezetben is hasznos lehet kisáramú állapotjel, segédtáp vagy periféria jelvezeték rendezett csatlakoztatására, feltéve, hogy a mechanikai és elektromos illeszkedés rendben van.
Drónos, robotikai vagy kompakt vezérlőelektronikás projektekben akkor kerül elő igazán, amikor a méret már számít: a 2,54 mm-es csatlakozó túl nagy, a fix forrasztás túl merev, a kábelnek pedig mégis cserélhetően, rendezett ponton kell kapcsolódnia.
Prototípus kábelkorbács készítésénél is praktikus: a csatlakozó felőli oldal kész, a szabad kábelvéget pedig a saját rendszeredhez igazíthatod. Így kevesebb a bizonytalanság, és kisebb az esélye annak, hogy a kábelezésnél csúszik el a teszt.
Tippek
Ez a csatlakozó passzív alkatrész, ezért Arduino, ESP8266, ESP32 vagy Raspberry Pi környezetben nem úgy kell gondolkodni róla, hogy “kompatibilis-e a programmal”. Itt az számít, hogy mechanikailag illeszkedik-e a paneloldali tüskesorhoz, és az adott vezetékpár elbírja-e azt az áramot és feszültséget, amit rá szeretnél bízni.
A választásnál négy dolgot nézz meg először: 1,25 mm raszter, 2 pólus, anya kivitel, lengő, szerelt kábel szabad véggel. Ha ezek stimmelnek a projektedben, jó eséllyel ezt a kábelvégződést keresed.
Ami viszont bosszúságot előzhet meg: ne keverd össze a 2,54 mm-es Dupont csatlakozókkal, mert ez lényegesen kisebb raszterű. Ne kezeld panelre forrasztható aljzatként sem, mert ez nem NYÁK-ba ültethető kivitel. És ne feltételezd automatikusan ugyanazt a reteszelést, amit egy klasszikus JST-GH csatlakozónál megszoktál.
Sorozatszintű műszaki tájékozódáshoz használhatók a Joint Tech A1250 családhoz tartozó gyártói vagy forgalmazói adatok, de a konkrét szerelt kábeles kivitel megítélésénél mindig a webshopon megadott paramétereket és a saját terhelési környezetedet vedd alapul.

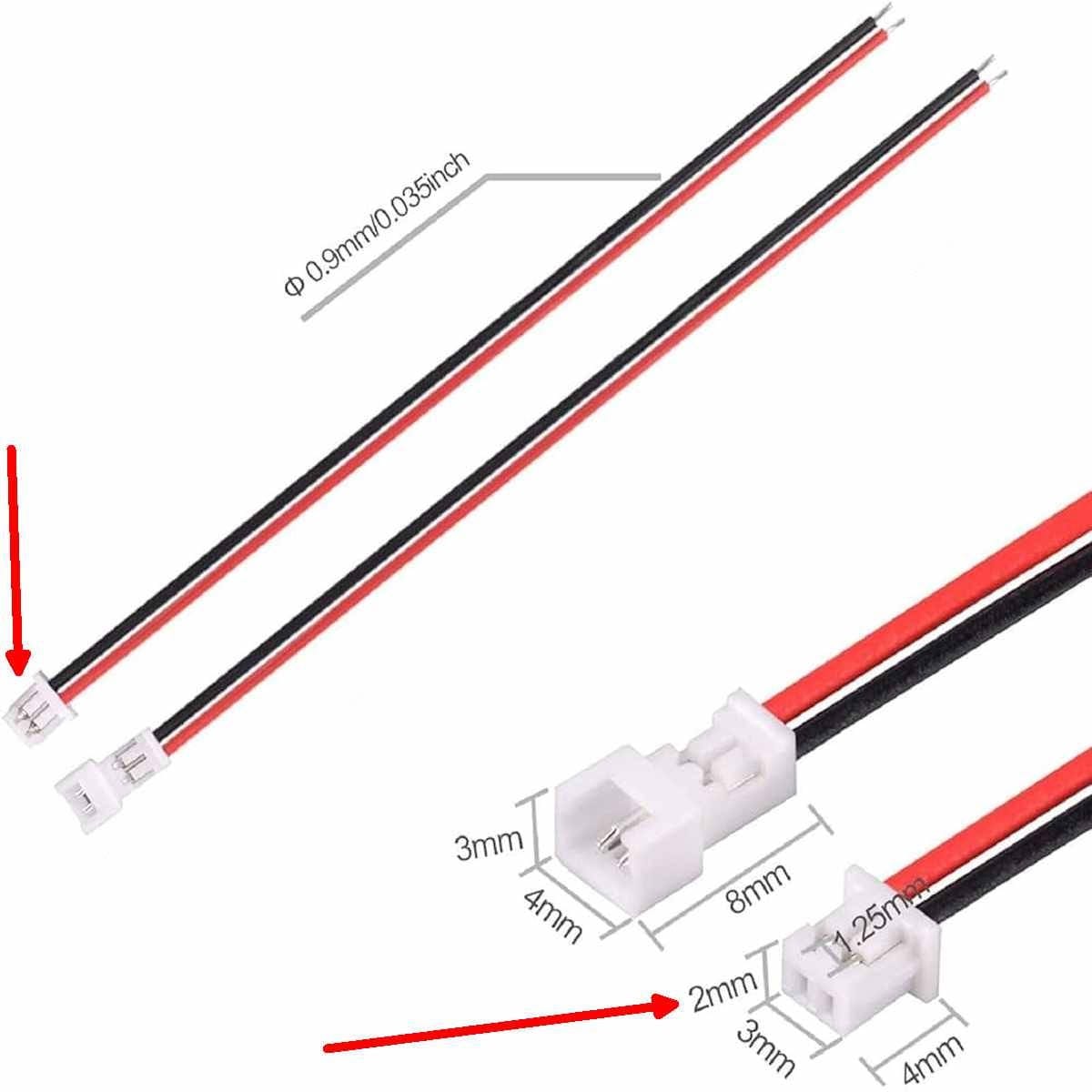

Műszaki jellemzők
- Csatlakozó sorozat: Joint Tech A1250
- Raszter: 1,25 mm
- Érintkezők száma: 2
- Csatlakozó neme: anya
- Kivitel: lengő, szerelt kábel
- Bekötés iránya: egyenes
- Kábelhossz: kb. 20 cm
- Kábelvégződés: szabad vezetékvég
- Ajánlott maximális áram: 1 A
- Ajánlott maximális feszültség: 24 V
- Reteszelés megjegyzés: a JST-GH csatlakozóknál megszokott “fül” ezen a kialakításon nem található meg
Dokumentációs és kapcsolódó linkek
A JointTech A1250 csatlakozó 2 pines, gyárilag szerelt anya kivitelű mikro csatlakozó, amelyhez kb. 20 cm hosszú vezeték csatlakozik. A kialakítás lengő kivitelű, NYÁK-ba nem forrasztható, hanem egy JST-GH / JT A1250 tüskesorhoz illeszthető, a kábel másik vége szabad vezetékvégként használható.
A termék elsősorban kis méretű, nagy sűrűségű csatlakozást igénylő elektronikákban alkalmazható, ahol a 2.54 mm raszterű csatlakozók már túl nagynak számítanak.
Csomag
- 1x szerelt JointTech A1250 lengőcsatlakozó anya szerelt
