Leírás

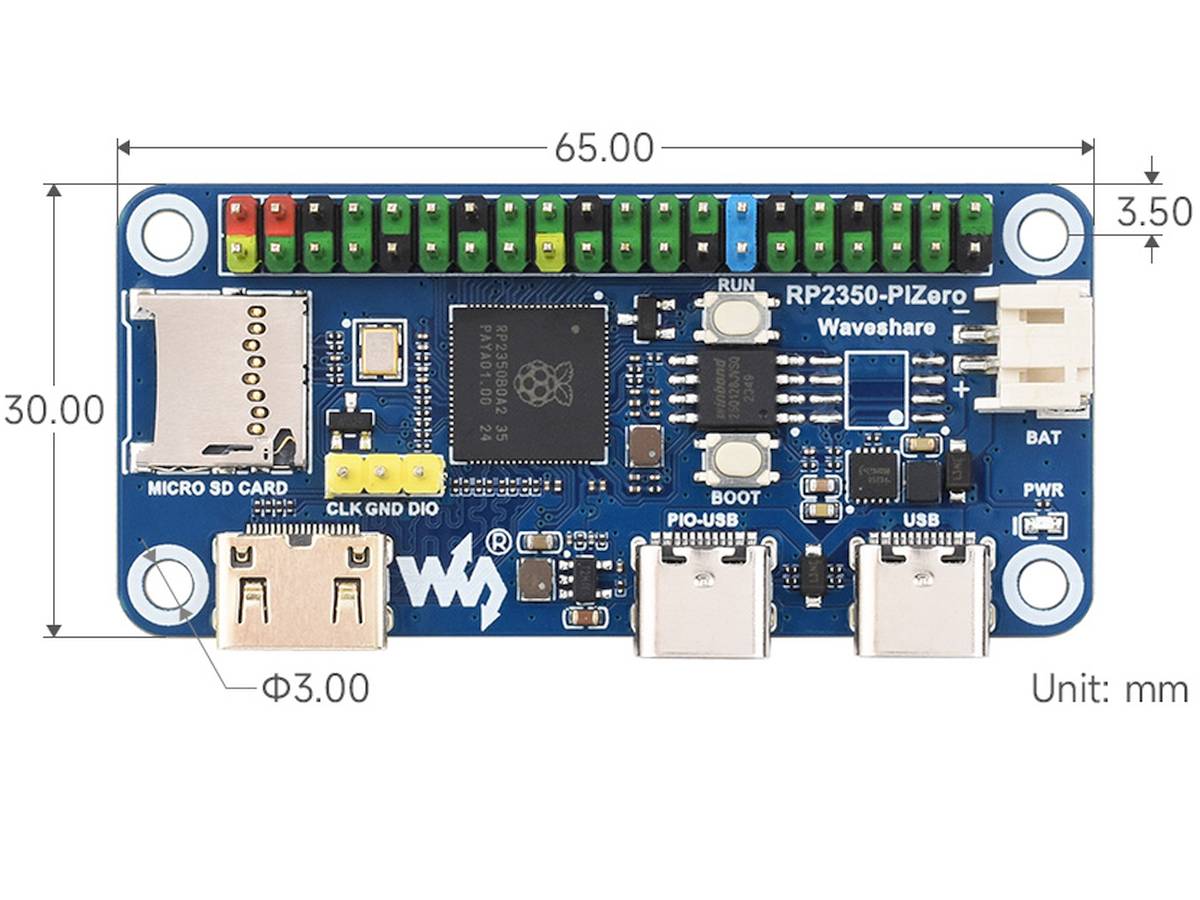

A Waveshare RP2350‑PiZero egy modern fejlesztői panel, amely a legújabb RP2350 mikrokontrollerre épül – célja, hogy kompakt méret mellett nagy teljesítményt és széles körű periféria‑támogatást nyújtson beágyazott rendszerekhez, IoT projektekhez, vezérlő‑ és kijelzős eszközökhöz vagy akár hordozható, akkumulátoros rendszerekhez.
A beépített 16 MB flash memória és a 520 kB SRAM különösen vonzóvá teszi az RP2350‑PiZero‑t olyan projektekben, amelyek firmware‑t, adatlogolást, fájlrendszert vagy komplex programokat igényelnek, így nem kell feltétlenül külső memóriabővítéssel számolni.
Ez a panel ideális kiindulópont például grafikus kijelzős vezérlők, adatnaplózók, USB‑perifériás vezérlők vagy hordozható IoT‑eszközök számára – azoknak ajánlott, akik nem elégszenek meg a legegyszerűbb mikrokontrolleres szinttel, hanem teljes értékű, erősebb „mini‑számítógépes” rendszert szeretnének építeni.
Működés
Az RP2350‑PiZero a RP2350 lapkára épül – ez a mikrokontroller a korábbi generációhoz (például az RP2040) képest jelentős ugrást képvisel teljesítményben, memória‑ és periféria‑kínálatban, valamint biztonsági lehetőségek terén.
- A RP2350 „dual‑core, dual‑architecture” kialakítással rendelkezik: fejlesztőként választhatsz, hogy két ARM Cortex‑M33 magot, vagy két Hazard3 RISC‑V magot használ a rendszer. Így egyszerre élvezheted az ARM-ökoszisztéma stabilitását és a RISC‑V nyílt forrású rugalmasságát.
- A maximális CPU‑órajel akár 150 MHz, amit a Cortex‑M33 magok DSP és lebegőpontos (FPU) támogatással egészítenek ki – ez számottevő előrelépés a korábbi M0+ magos rendszerekhez képest.
- A memória: 520 kB on‑chip SRAM, hatalmas ugrás a korábbi 264 kB‑hoz képest. Ez lehetővé teszi komplexebb adatkezelést, több párhuzamos szál használatát, nagyobb pufferméretet, nagyobb adathalmazok kezelését.
Egyéb
- Tárhely / nem‑felejtő memória: a panelen 16 MB beépített QSPI / NOR‑flash található – elegendő firmware‑hez, adat‑ és fájlkezeléshez, akár fájlrendszer kialakításához. A QSPI busz lehetővé teszi az úgynevezett „execute‑in‑place” (XIP) használatot, tehát kódot futtathatsz közvetlenül a flash‑ből, így nem feltétlenül kell SRAM‑ba betölteni.
- A hardveres periféria‑készlet rendkívül gazdag: két SPI, két I²C, két UART, 24 (vagy adott esetben 16) PWM csatorna, 12 programozható I/O (PIO) állapotgép, USB 1.1 host / device támogatás, uSD/TF‑kártya slot, mini‑HDMI / DVI videókimenet, Type‑C csatlakozó, lítium‑akkumulátor csatlakozó és energia‑menedzsment alacsony fogyasztású módokkal.
- Biztonsági és megbízhatósági fejlesztések: a RP2350 integrálja az Arm TrustZone‑t, 8 kB egyszer programozható (OTP) memóriát, hardveres SHA‑256 gyorsítót, valódi véletlenszám‑generátort (TRNG), és támogatott a „signed boot” – ezek komoly előnyt jelentenek, ha biztonság‑kritikus rendszereket fejlesztesz.
- Alacsony fogyasztás és energiatakarékosság: a 40 nm-es gyártástechnológiával készült chip energiahatékony, támogat alvó és „dormant” módokat, ami akkumulátoros, hordozható eszközöknél kiemelten fontos.
Ez az összetett architektúra – erős CPU, nagy SRAM, bőséges flash, sok interfész és biztonsági funkció – lehetővé teszi, hogy az RP2350‑PiZero ne csak egyszerű mikrokontrolleres feladatokra, hanem komolyabb, akár ipari szintű vagy professzionális projektekhez is használható legyen.
Felhasználási tippek
Az RP2350‑PiZero sokféle projektben kihasználhatja erőforrásait; íme néhány konkrét, közepes és bonyolultabb cél – ötletként projektcsomaghoz vagy generikus modul‑ismertetőhöz:
- Grafikus kijelzős vezérlőpanel – például ipari gépekhez, automatizáláshoz, háztartási eszközökhöz vagy DIY készülékekhez: a mini‑HDMI / DVI kimenet + 16 MB flash + SRAM + GPIO‑k lehetővé teszik a teljes menürendszer, grafikus UI, interfész kezelését.
- Adatnaplózó és fájlrendszer‑alapú eszköz – szenzorhálózatok, környezeti monitoring, adatgyűjtés Micro‑SD‑re vagy belső flash‑re, naplózás, adat-tárolás: a flash + TF‑slot + sok interfész ideálissá teszi.
- USB‑host / perifériavezérlő rendszer – billentyűzet, egér, külső tároló, USB‑s eszközök vezérlése; akár hordozható „mini‑számítógép” vagy vezérlőpanel építhető belőle.
- Hordozható / akkumulátoros IoT‑eszköz – alacsony fogyasztás, lítium‑akkumulátor támogatás, USB‑C táp, lehetővé teszi hordozható, mobil vezérlők, kijelzők, adatgyűjtő dobozok létrehozását.
- Fejlett automatizálás, szenzor-aktuátor hálózatok – a sok GPIO, SPI, I²C, ADC, PWM miatt komplex vezérlések, motorvezérlés, szenzorok kapcsolása, RS‑kommunikáció, több periféria kiszolgálása.
- Oktatási vagy prototípusépítő platform – a dual‑core architektúra, flexibilis periféria‑támogatás és az ARM / RISC‑V választhatóság miatt jó eszköz egyetemi, iskolai, hobbiprojektekhez; fejlesztés, tanulás, kísérletezés.
- Biztonság‑kritikus alkalmazások – a beépített TrustZone, OTP, Secure Boot, SHA‑256, TRNG miatt akár adatvédelemre, hitelesítésre vagy titkosított kommunikációra alkalmas rendszerek is fejleszthetők.
- Multifunkciós „mini‑számítógép” – kombinálva flash‑tárhelyet, grafikus kimenetet, USB‑t, GPIO‑kat: készíthetsz belőle teljes értékű vezérlőt, port‑kezelőt, adattárolót vagy akár egyszerű, dedikált mini‑PC‑t.
Alapadatok
- Mikrokontroller: RP2350 (dual‑core, dual‑architecture)
- CPU magok: 2 × ARM Cortex‑M33 vagy 2 × Hazard3 RISC‑V (választható)
- Órajel (max.): 150 MHz
- SRAM: 520 kB, több bankos memória (10 bank)
- On‑chip flash / tárolás: 16 MB QSPI / NOR‑flash (onboard)
- Tárhely‑expanzió: foglalt PSRAM‑pad további bővítéshez (nem beépített jelenleg)
- GPIO / interfészek:

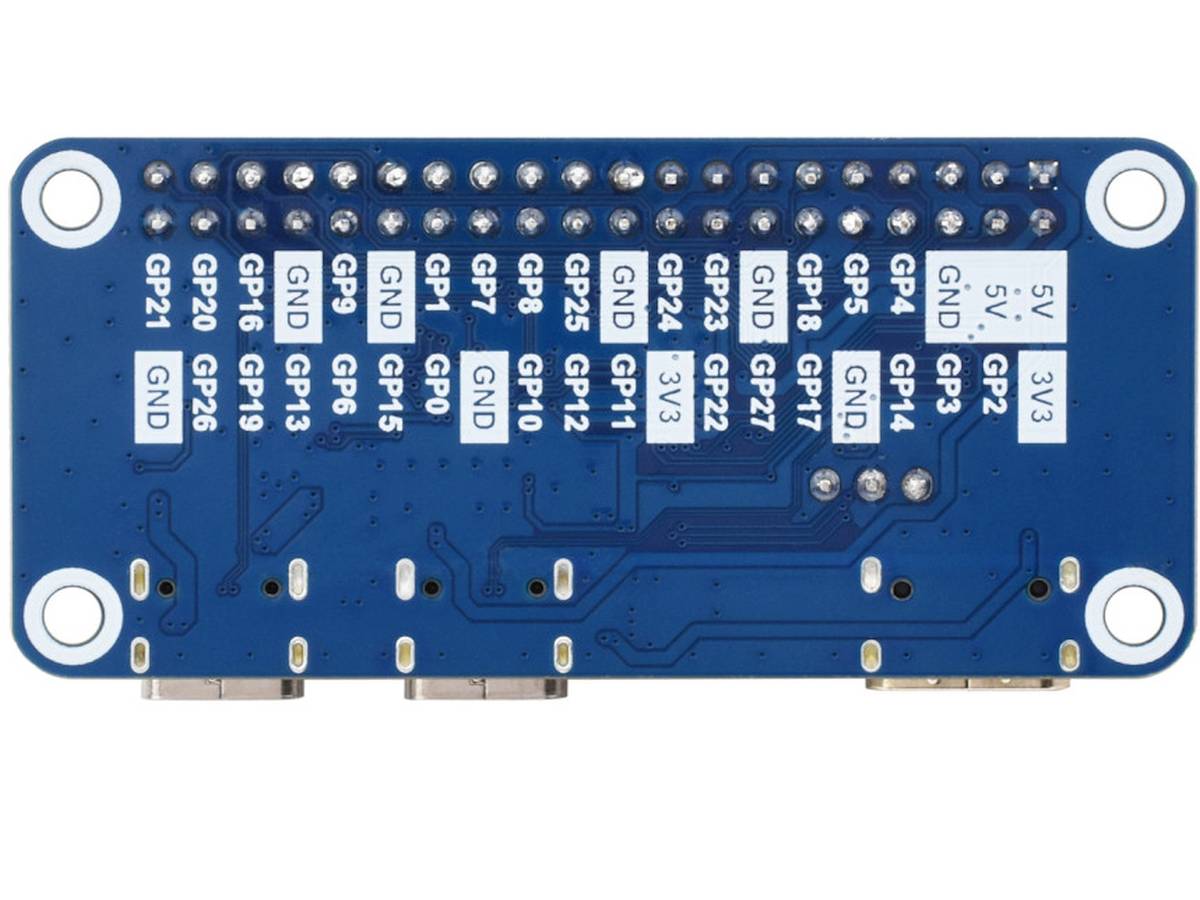

- 40‑pin GPIO header (kompatibilis Raspberry Pi HAT‑ekkel)
- 2 × SPI, 2 × I²C, 2 × UART
- Programozható I/O (PIO): 12 állapotgép (state machine)
- PWM csatornák: akár 24 csatorna (megfelelő konfiguráció függvénye)
- USB: USB 1.1 host és device támogatás, onboard PIO‑USB port, USB-C csatlakozó
- Tárhely‑csatlakozás: TF / micro‑SD kártya slot (SDIO / SPI)
- Videókimenet: Mini‑HDMI / DVI‑kompatibilis DVI port – külső monitor csatlakoztatható
- Energiaellátás: beépített lítium‑akkumulátor csatlakozó + LDO / tápellátás menedzsment
- Biztonsági funkciók:
- ARM TrustZone (Cortex‑M33 esetén)
- OTP (8 kB egy‑programozható memória) a kulcsok vagy konfigurációhoz
- Hardveres SHA‑256 gyorsítás, valódi véletlenszám‑generátor (TRNG), hibainjektálás elleni védelem
- Energia‑ és teljesítmény‑menedzsment: több üzemmód alacsony fogyasztáshoz, optimalizált energiaigény mikrovezérlő‑szinten (40 nm gyártás)
Dokumentáció
Csomag
- 1x Waveshare RP2350‑PiZero
