Leírás
Az RP2040 16 MB FLASH USB‑C/WS2812B egy RP2040‑alapú fejlesztőlap, mely a klasszikus RP2040 mikrovezérlőt kombinálja egy megnövelt külső flash memóriával és USB‑C csatlakozással. A 16 MB flash segítségével akár nagyobb programok, fájlrendszerek vagy adatnaplózási megoldások is futtathatók – így ideális lehet komplex IoT‑projektekhez, fájlrendszerrel rendelkező rendszerekhez, vagy akkor, ha a kód mérete jelentősebb.
Felépítés
Az RP2040 maga nem tartalmaz beépített flash‑t vagy EEPROM‑ot – a program és adat tárolását külső, QSPI‑re kötött flash chip végzi. Az RP2040 esetén ez a külső flash chip 16 MB kapacitású, ami az RP2040 QSPI vezérlőjének maximálisan támogatott méretű kialakítása.
Az USB‑C interfész korszerű, stabil tápellátást és adatkapcsolatot biztosít fejlesztéshez, programozáshoz, töltéshez. A külső flash lehetővé teszi, hogy a firmware, fájlok, adatfájlok tárolhatók legyenek – ami különösen fontos, ha nem a kisebb (2..4 MB) flash‑kapacitású RP2040‑boardot keltjük életre.
WS2812B integráció
Ha a kiválasztott boardon – mint ahogy ez sok RP2040 esetén előfordul – van beépített WS2812B típusú címezhető RGB LED: akkor az jelentős pluszt jelent: egy‑két LED‑hez nem kell külső LED‑szalag, elegendő a beépített LED‑vezérlés. A WS2812B lényege, hogy minden LED‑elem belső vezérlő áramkört tartalmaz, így egyetlen adatvonalról sorban vezérelhetők.
Az ilyen integrált LED alkalmas státuszjelzőnek, visszajelzőnek vagy akár egyszerű fényjátéknak (boot‑jelzés, üzemállapot, debug LED, stb.). A vezérléshez elég egy GPIO‑kimenet, és támogatott a gyakorlatban MicroPython‑al, C‑ben vagy más támogatott nyelveken.
Fontos viszont: a WS2812B LED‑ek 5 V tápot igényelnek, adatvonal pedig 3.3 V‑os jelet kap – bizonyos körülmények között a LED‑ek nem érzékelik jól a jelet, ha a táp feszültsége és adatfeszültség aránya nem megfelelő, ezért szintillesztés is került lapra.
Felhasználás
A YD‑RP2040 16 MB flash + WS2812B LED integráció különösen ajánlható:
- Kompakt IoT‑eszközök, ahol program és adat is flash‑ben tárolódik (pl. adatnaplózás, szenzorok, Logger).
- Fájlrendszer‑igényes alkalmazások, pl. MicroPython‑os fájlkezelés, konfigurációs fájlok, grafikus interfész, vagy plugin‑alapú architektúra.
- DIY okos világítási projektek – beépített LED‑jelzőként, vagy külső LED‑szalag vezérlésére a board‑ról.
- Prototípusok, kísérleti projektek – ahol fontos a nagyobb flash‑méret, és elegendő egy kis PCB‑méret, USB‑C‑vel.
- Oktatási célú fejlesztés: MicroPython‑nal, C‑vel való ismerkedés az RP2040‑el, kisebb‑nagyobb projektek átjárhatósága.
Alapadatok
- Mikrokontroller: RP2040 (dual‑core ARM Cortex‑M0+)
- Flash memória (külső): 16 MB QSPI FLASH
- RAM: 264 kB SRAM (on‑chip)
- Tápfeszültség / interfész: USB‑C (táplálás, adat)

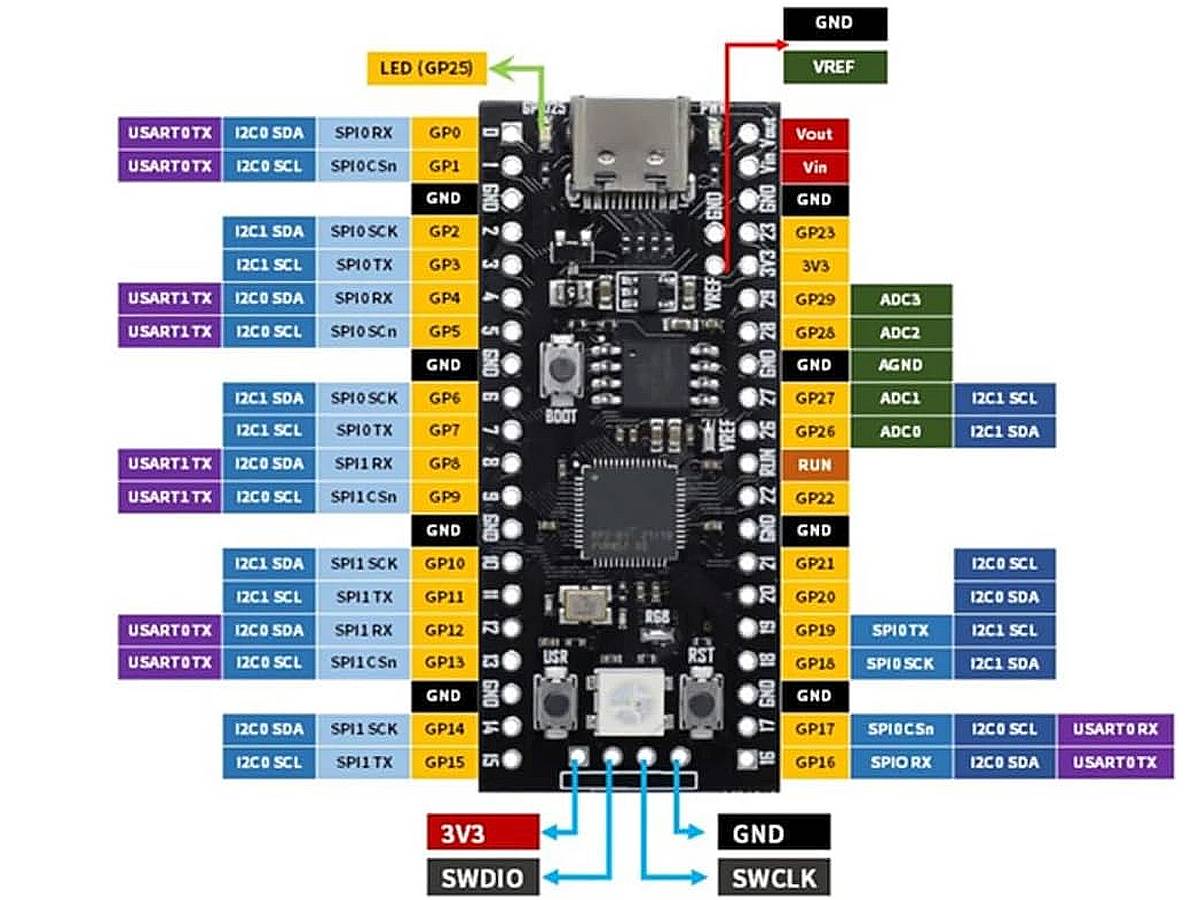

- GPIO‑kimenetek: szabványos RP2040 GPIO portok, alkalmas GPIO → WS2812B adatvonalhoz (GPIO24)
- LED: 1x címezhető RGB LED (GPO24) és 1x státuszLED (GPIO23)
- Programozási környezetek: MicroPython, C/C++, Arduino‑kompatibilis környezet, CircuitPython, stb. (RP2040 dokumentáció szerint)
Dokumentáció
Csomag

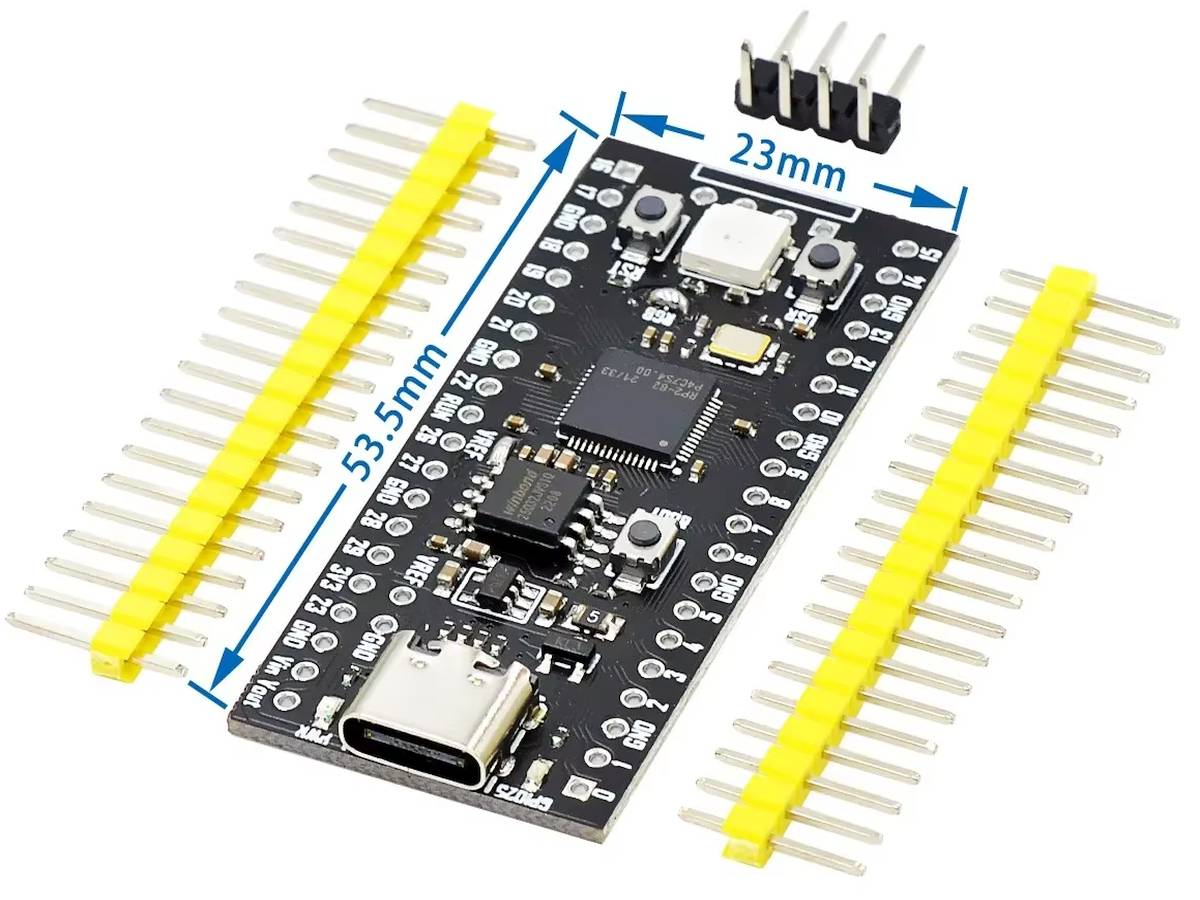

- 1x RP2040 16MB (fekete) modul USB-C csatlakozással, WS2812B LED-del.
Ez a fejlesztőpanel az RP2040 mikrovezérlőre épül – de szemben a legtöbb alappal – amelyek 2 MB vagy 4 MB flash memóriával érkeznek – ez a változat 16 MB on‑board flash memóriával van szerelve. Ez nagy rugalmasságot ad: komplexebb szoftverek, bővített funkciók, adatnaplózás vagy nagyobb adatfájlok tárolása válik lehetővé problémamentesen. Így az eszköz nemcsak hobbi‑ vagy oktatási célokra, hanem komolyabb beágyazott rendszerekhez, adatgyűjtéshez, IoT és long‑running alkalmazásokhoz is ideálissá válik.
Felépítés
A RP2040 belső lapkája – mint mikrovezérlő – nem tartalmaz beépített flash memóriát vagy EEPROM‑ot; a programkódot és az adatokat külső memóriachipben tárolja. Ez a panel egy külső QSPI flash chippet (16 MB) tartalmaz, kapcsolva a RP2040‑hez a dedikált QSPI vonalakon.
A RP2040 támogatja az úgynevezett XIP (execute-in-place) működést: a kód közvetlenül a flash memóriából futtatható, nem szükséges előre betölteni a RAM‑ba. Ez hatékonyabb memóriahasználatot és nagyobb alkalmazások futtatását teszi lehetővé. A panel on‑board flash‑e lehetővé teszi, hogy a beágyazott rendszer indulás után közvetlenül a flash‑ről töltse be a firmware‑t, és használhassa azt – hasonló módon, mint egy hagyományos mikrovezérlő belső programtárolója.
Felhasználás
Ez a 16 MB flash memóriával szerelt panel különösen hasznos lehet:
- összetett firmware‑ek, részletes működési logika tárolására (pl. automatizálás, vezérlés, gyors működés),
- adatnaplózásra, ahol szenzoradatokat, eseményeket, konfigurációkat helyben tárolsz,
- IoT‑projektekre, ahol hosszabb futás, adatgyűjtés vagy modellek (pl. offline adatfeldolgozás) szükségesek,
- oktatási‑fejlesztési célokra: komplexebb példaprojektek, több fájl kezelése, moduláris szoftverfelépítés kipróbálása,
- prototípus‑ és termékfejlesztéshez, ahol a végleges eszköz flash‑mérete kritikus lehet, és az 16 MB‑os flash elegendő lehet szoftver + adatok számára.
Alapadatok
- Mikrokontroller: RP2040 (dual‑core ARM Cortex‑M0+)
- Flash memória (on‑board): 16 MB, külső QSPI flash chip
- SRAM (belső): 264 kB
- Futóórajel: max. 133 MHz
- Tápfeszültség: 5 V DC (tápegység vagy USB), 3.3V
- GPIO / perifériák: több GPIO, SPI, I2C, UART, USB 1.1 host/device, ADC, PIO állapotgép (a RP2040 képességei szerint)
- Memóriakezelés módja: külső QSPI flash + XIP – program futtatás közvetlenül flash‑ről, nem feltétlenül RAM‑ba töltve
Dokumentáció
Csomag
- 1x RP2040 16MB (fekete) modul USB-C csatlakozással.
