NodeMCU ESP32 / NodeMCU32 (ESP32-WROOM-32D; CP2102; 38pin; USB-C)

Leírás

ESP32-WROOM-32D alapú fejlesztőmodul, beépített WiFi és Bluetooth (BLE) funkcióval, 38 pines kimenettel, CP2102 USB-UART konverterrel és modern USB-C csatlakozással. Ez a modul ideális választás IoT projektekhez, otthoni automatizáláshoz, vezeték nélküli adatkommunikációs megoldásokhoz és fejlett mikrokontrolleres alkalmazásokhoz.

A rugalmas GPIO kiosztásnak, a nagy teljesítményű, kétmagos processzornak és a gyors USB-C programozási lehetőségnek köszönhetően tökéletes eszköz kezdők és haladók számára is.

A modul szíve az ESP32-WROOM-32D, amely kétmagos, 240 MHz-en működő mikrovezérlőt tartalmaz. Ez a chip beépített WiFi (2,4 GHz b/g/n) és Bluetooth/BLE kapcsolatot biztosít, lehetővé téve a vezeték nélküli kommunikációt. Az USB-C csatlakozón keresztül táplálható és programozható, amely modern, stabil és polaritásvédett csatlakozást jelent.

Az USB-UART átalakítást a CP2102 chip végzi, amely kompatibilis Windows, Linux és macOS rendszerekkel is. A 38 pines kivitellel rengeteg GPIO áll rendelkezésre, támogatva az ADC, PWM, SPI, I2C, UART, érintésérzékelés és egyéb perifériákat. A lap tartalmaz reset és boot gombokat is, amelyek megkönnyítik a firmware feltöltését és hibakeresést.

Az eredeti Arduino család ARM illetve AVR chipjei már sokszor csak komplex átalakítással voltak használhatóak egyes célfeladatokra. Ekkor került képbe a WiFi és bluetooth támogatással, kétprocesszoros maggal, 512k SRAM és 4MByte Flash memóriával rendelkező ESP32.

A PC-illesztést a már jól bevált CP2102 chip végzi. Az eszköz áramellátása a tüskesori csatlakozókon keresztül akár közvetlenül 5 V-tal, akár külső forrásból származó 7…15 V-tal, vagy akár az USB csatlakozó tápfeszültségével is megoldható (minden esetben a nagyobb feszültségű forrás kerül bekapcsolásra – automatikusan). A modul áramellátását a szokásos 0.8A terhelhetőségű áteresztő táp biztosítja.

A rendszermag: ESP-32S (vagy a későbbi azonos funkcionalitású) ESP32-WROOM-32D.
Fontos: Az áramkör az Arduino-1.6.4 vagy későbbi sorozatával is együttműködik. A keretrendszerben telepíteni kell az ESP-32 kiegészítést az ESP-32 for Arduino oldalról.

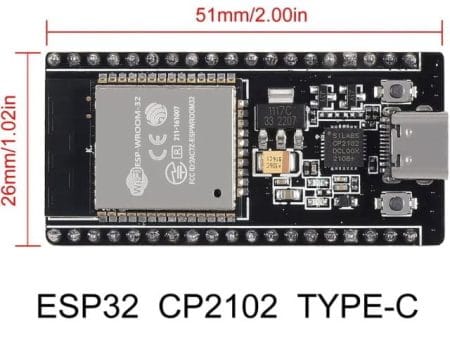

Modul szélesség: 11 raszter, kivezetésszám: 2×19 = 38pin)

Felhasználási lehetőségek

• Okos otthon rendszerek (világítás, redőny, termosztát)
• WiFi-n keresztüli adatgyűjtés szenzorokkal (pl. hőmérséklet, páratartalom)
• BLE alapú mobilalkalmazások és beacon eszközök
• Oktatási mikrokontrolleres projektek Arduino IDE-vel
• Interaktív kijelzők és LED effektek vezérlése
• Mobil robotika, automatizálás prototípusai

Kiegészítés

• Teljes mértékben kompatibilis Arduino IDE-vel, ESPHome-mal, MicroPython-nal
• Stabil kommunikáció CP2102 chipen keresztül
• Bővíthető kiegészítő modulokkal (OLED, relé, szenzor stb.)
• Közösségi támogatás és példakódok Arduino és ESP-IDF rendszerhez

Műszaki jellemzők

• Mikrokontroller: ESP32-D0WD (dual-core)
• Beépített modul: ESP32-WROOM-32D
• Flash memória: 4 MB
• SRAM: 520 KB
• Tápfeszültség (USB): 5 V DC
• Belső tápfeszültség: 3,3 V stabilizált
• Külső tápfeszültség 7..12 V (max. 6-20V),
• GPIO kivezetések: 38 pin
• Kommunikáció: WiFi (802.11 b/g/n), Bluetooth v4.2 + BLE
• USB-UART konverter: CP2102
• ESP-32D (2 mag!) központi mikrokontroller (WiFi, Bluetooth),
• 14 digitális ki/bemenet (PWM-képes),
• 6 analóg bemenet,
• 4096 kbyte Flash (program) memória,
• 512 kbyte SRAM,
• 2×240 Mhz órajel,
• CP2102 illesztőchip,
• Programozhatóság: Arduino IDE, PlatformIO, MicroPython, ESP-IDF
• Csatlakozó: USB-C

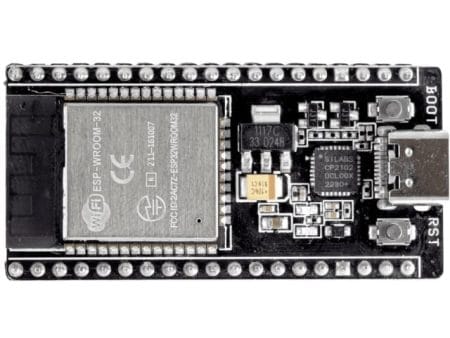

• Gombok: Reset és Boot gomb
• Működési hőmérséklet: -40 … +85 °C

Dokumentáció

• CP210x driver (Windows XP .. Windows 10, Linux, Mac, Android)
• Silabs gyártói driver: Windows, Linux, Mac OSX, Windows CE, Android.
• ESP32-DevKitC V4 Getting Started Guide

Csomag

• 1x NodeMCU ESP32 (NodeMCU32) alappanel [ESP32_DevKitc_v4, ESP32_DevKitc_v1, ESP32_DevKit-C],
