ESP32-CAM készlet/KIT (ESP-32 lap; 2MPx cam; USB feltöltő, ant)

Leírás

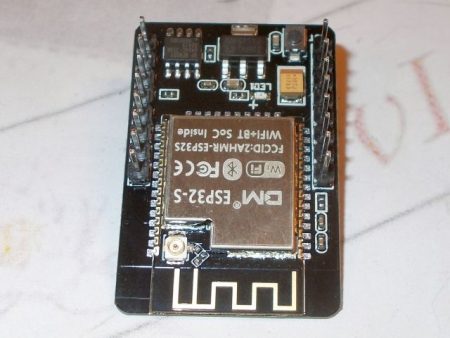

Az ESP32-CAM eszköz egy ESP32 processzorra épülő alappanel és egy kamera házasításával jött létre. ESP32 chip: a rendszer fő chipje alacsony fogyasztású, kétmagos, 32-bites, maximálisan 240MHz-n futó (600DMIPS teljesítményű) eszköze. Alapesetben 32Mbit SPI Flash háttér/programmemória és 520KB SRAM memóriával rendelkezik. A WiFi kialakítása támogatja mind a kliens, mind a SoftAP (AccessPoint) módokat – valamint a BlueTooth BLE 4.0 rádiós kapcsolatot. A szoftveres kialakításnak köszönhetően mód van a FOTA (Firmware Over The Air) wifin át történő szoftverfrissítésre.

A modul többféle kamerával lehet csomagolva:

• OV2640 normál kameramodul ,
• GC2145 (RHYX-M21-45) normál kameramodul .

OV2640 modul
Az OV2640 képszenzor maximális felbontása 2 megapixel (1632×1232 pixel). Kis méretű, alacsony feszültségű és integrált egychipes rendszerként UXGA kamera és képfeldolgozó processzort is tartalmaz. A vezérlésén át egész képet, résztartalmat, különféle felbontású egész képet 10-bites képfeldolgozással érhető el. Az UXGA felbontás esetén 15 fps képsebességgel van mód videoközvetítésre. A felhasználó által a felbontás, érzékenység és egyéb paraméterek könnyen konfigurálhatóak.

GC2145 modul
A GC2145 (RHYX-M21-45) egy 2 megapixeles (UXGA, 1616×1232 képpont) CMOS kameramodul elektronikus gördülő zárral (rolling shutter)​ A maximális felbontásán (~1600×1200) kb. 15 képkocka/másodperc a képfrissítés, míg alacsonyabb felbontásoknál (pl. VGA 640×480) elérheti a 30 fps-t​. A kimeneti képformátumok: YUV (YCbCr 4:2:2), 16 bites RGB565 és nyers Bayer szenzoradat (10 bit)​ – nem támogatja a tömörített JPEG képadatátvitelt! . A modul beépített képfeldolgozó processzora (ISP) automatikus expozíciót (AE) és fehéregyensúly-beállítást (AWB) végez, valamint támogatja a zajcsökkentést, gamma-korrekciót és egyéb képjavító funkciókat​

A feltöltéshez-kezeléshez szükséges USB illesztő a célnak egyértelmű CH340 chippel szerelt. Nincs gond az automatikus programozásba átkapcsolással, nem okoz gondot a pontos tápellátás.

Beállítási adatok Arduino alatti használat esetén

Az Arduino alatt a kameramodulok használata során a 3.2.0 vagy későbbi ESP32 keretrendszer használata javasolt. A CameraWebServer mintaalkalmazásban a
#define CAMERA_MODEL_AI_THINKER // Has PSRAM
legyen a kiválasztott alappanel.

A GC2145 kameramodul esetén az alábbi beállítás is fontos:
//config.pixel_format = PIXFORMAT_JPEG; // for streaming
config.pixel_format = PIXFORMAT_RGB565; // for face detection/recognition
Azaz a pixelformátum a GC2145 esetén kötött, az OV2640 esetén mindkét eljárás támogatott (de csak az egyik lehet aktív). Hibás bellítás esetén “JPEG not supported” üzenetet kapunk.

Javasolt kiegészítők

• uSD kártyaolvasó és kártya,
• 2.4 GHz külső nagy nyereségű antenna (uFl).

Jellemzők

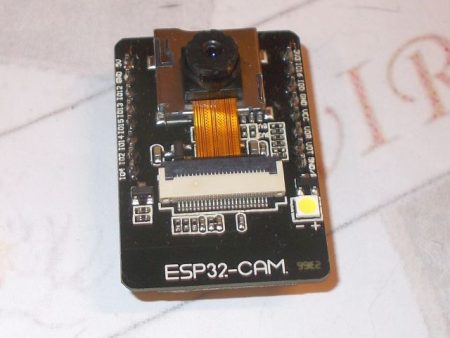

ESP32-CAM alappanel

• Model: ESP32-CAM,
• Működési feszültség: 5V (külső), 3.3V (belső),
• SPI Flash méret: 32 Mbit (4MByte),
• RAM: Internal 520kB
• Bluetooth: BLuetooth 4.2 BR/EDR & BLE standard,
• WIFI: 802.11/b/g/n/e/i,
• Port: UART, SPI, I2C, PWM,
• IO Port: 9,
• Serial port sebesség: 115200 bps,
• Képformátum: JPEG (only OV2640 support), BMP, GRAYSCALE,
• RF tartomány: 2412 -2484MHz,
• Antenna: Onboard PCB Antanna 2dBi,
• Biztonság/Security: WPA/WPA2/WPA2-Enterprise/WPS,
• Működési hőfoktartomány: -20 -85 °C,
• Rf energia:
  • 802.11b: 17+/-2 dBm (@11Mbps)
  • 802.11g: 14+/-2 dBm (@54Mbps)
  • 802.11n: 13+/-2 dBm (@MSC7)
• Vételi érzékenység: – CCK, 1 Mbps: -90dBm, – CCK, 11 Mbps: -85dBm, – 6 Mbps(1/2 BPSK): -88dBm, – 54 Mbps (3/4 64-QAM): -70dBm, – MCS7 (65 Mbps, 72.2 Mbps): -67dBm,

OV2640 kamera

• Nagy érzékenység kis fényáram esetén is,
• Alacsony feszültség beágyazott rendszerek használatához
• Standard SCCB felület (I2C kompatibilis),
• Formátumok: RawRGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) and YCbCr (4: 2: 2) ,
• Felbontás: UXGA, SXGA, VGA, QVGA, QQVGA, CIF, QCIF és 40×30,
• VarioPixel sub sampling mode támogatás,
• Automata rekesz, fényerő, fehéregyensúly, záridő és erősítés, fénycsík-túlvezérlés kompenzáció, feketeszint kalibrálás, színtelítettség, gamma, stb lehetőségek,
• Zajcsökkentés, képskálázás, lencsekompenzáció,
• Belső tápfeszültség: 1.2V (külső 1.7…3.3V),
• Sleep: TBD<20μA,
• Működési hőfok tartomány -30℃…70 ℃
• Alapértelmezett kimeneti felbontás: 8-bit,
• Képformátum: YUV / YCbCr4: 2: 2 RGB565 / 555/444, GRB4: 2: 2 Raw RGB Data Optical size 1/4″
• Alap látószög: 25 °,
• Érzékenység: SXGA, 1.3V / (Lux-sec )
• jel-zaj viszony: 40dB<,
• Dinamikus érzékenység: 50dB,
• Érzékelőfelület pixelmérete: 2.2μm x 2.2μm
• Sötétáram: 15 mV/s @ 60°C

GC2145 kamera

A GC2145 egy 2 megapixeles (1616×1232 képpont) CMOS képszenzor, amelyet mobiltelefonok, notebookok, PDA-k, játékok, digitális fényképezőgépek, videotelefonálás, biztonsági rendszerek és ipari alkalmazások számára terveztek.

• Felbontás: 2 megapixel (1616×1232 képpont)
• Optikai méret: 1/5 hüvelyk
• Pixelméret: 1,75 μm × 1,75 μm
• Képsebesség: UXGA felbontáson 30 képkocka/másodperc
• Képformátumok: YCbCr 4:2:2, RGB565, nyers Bayer
• Interfész: MIPI CSI-2 (egyszeres vagy kétszeres sáv)
• Fókusz: Fix fókusz
• Látószög: 80°
• Feszültség: AVDD: 2,7–3,0 V; DVDD: 1,7–1,9 V; IOVDD: 1,7–3,0 V
• Működési hőmérséklet: -20°C–70°C
• Képalkotó jellemzők:
  • Automatikus expozíció (AE): Igen
  • Automatikus fehéregyensúly (AWB): Igen
  • Képjavító funkciók: Interpoláció, zajcsökkentés, színkorrekció, gamma-korrekció

A GC2145 beépített képfeldolgozó processzora (ISP) támogatja az automatikus expozíciót (AE) és fehéregyensúlyt (AWB), valamint a zajcsökkentést, gamma-korrekciót és egyéb képjavító funkciókat.

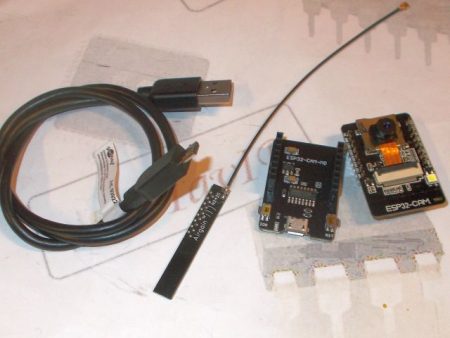

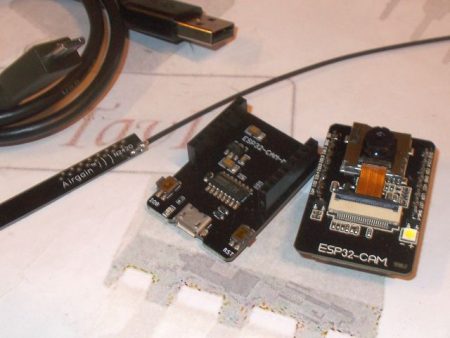

Csomag tartalma

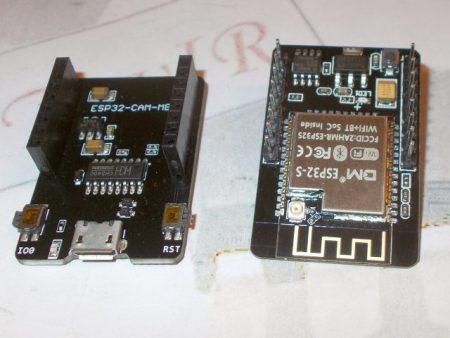

• 1x ESP32-CAM alappanel,
• 1x OV2640 vagy GC2145 (RHYX-M21-45) kameramodul,

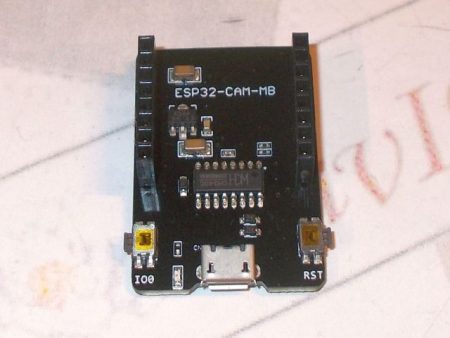

• 1x ESP32-MB illesztőlap (CH340, tápellátás),
• 1x USB A – MicroUSB / USB A – USB C/ kábel,
• 1x 2.4GHz PCB/mini vagy spring-antenna.

Támogatott programnyelv

• Arduino-1.6.4+,
• SDK for ESP32.

Dokumentáció

• Arcfelismerés és kamerateszt mintaalkalmazás
• ESP32-CAM alkalmazási mintacsomag.
• CH340/CH341 driver (minden illesztővel együttműködik!)
