Leírás

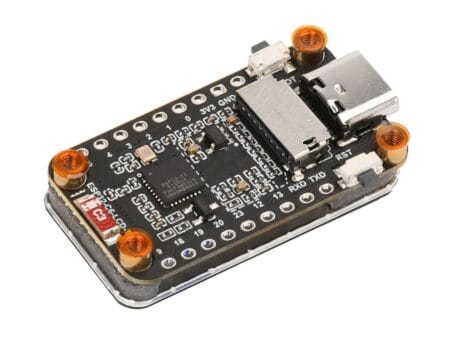

Az ESP32-C6 1,47 hüvelykes LCD fejlesztőpanel egy kompakt, mégis sokoldalú eszköz, amely ideális választás beágyazott rendszerek, ember-gép interfészek (HMI) és IoT alkalmazások fejlesztéséhez. A panel középpontjában az ESP32-C6FH4 mikrovezérlő áll, amely egy 32 bites RISC-V processzort tartalmaz, akár 160 MHz-es órajellel, valamint egy alacsony fogyasztású társprocesszort 20 MHz-en.

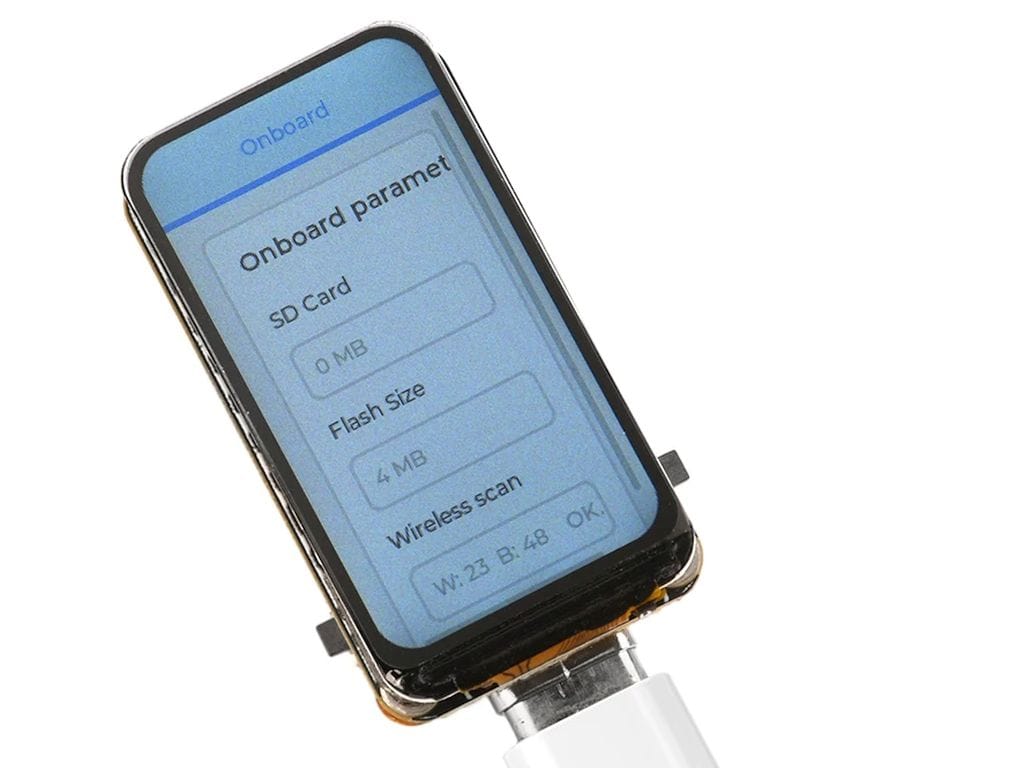

A beépített 1,47 hüvelykes TFT LCD kijelző 172×320 pixeles felbontással és 262 ezer szín megjelenítésére képes, így kiválóan alkalmas grafikus felhasználói felületek (GUI) megjelenítésére, például LVGL keretrendszerrel. A kijelző vezérlését az ST7789 vezérlőchip biztosítja, amely SPI interfészen keresztül kommunikál az ESP32-C6-tal.

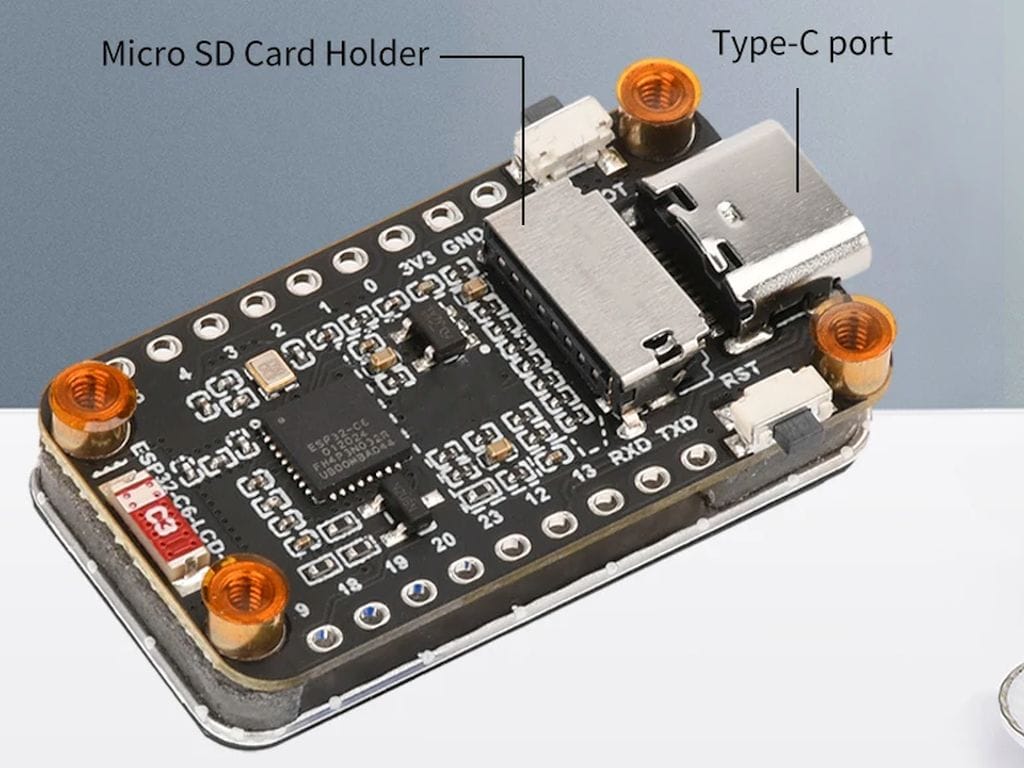

A panel támogatja a Wi-Fi 6 (802.11ax) és Bluetooth 5 (LE) szabványokat, így biztosítva a gyors és megbízható vezeték nélküli kommunikációt. A beépített kerámia antenna tovább növeli a vezeték nélküli teljesítményt. A fejlesztőpanel további jellemzői közé tartozik a microSD kártyahely, amely lehetővé teszi a külső tárolóeszközök használatát, például képek vagy konfigurációs fájlok tárolására. A beépített RGB LED vizuális visszajelzést nyújt, míg a USB Type-C port biztosítja a tápellátást és az adatkommunikációt.

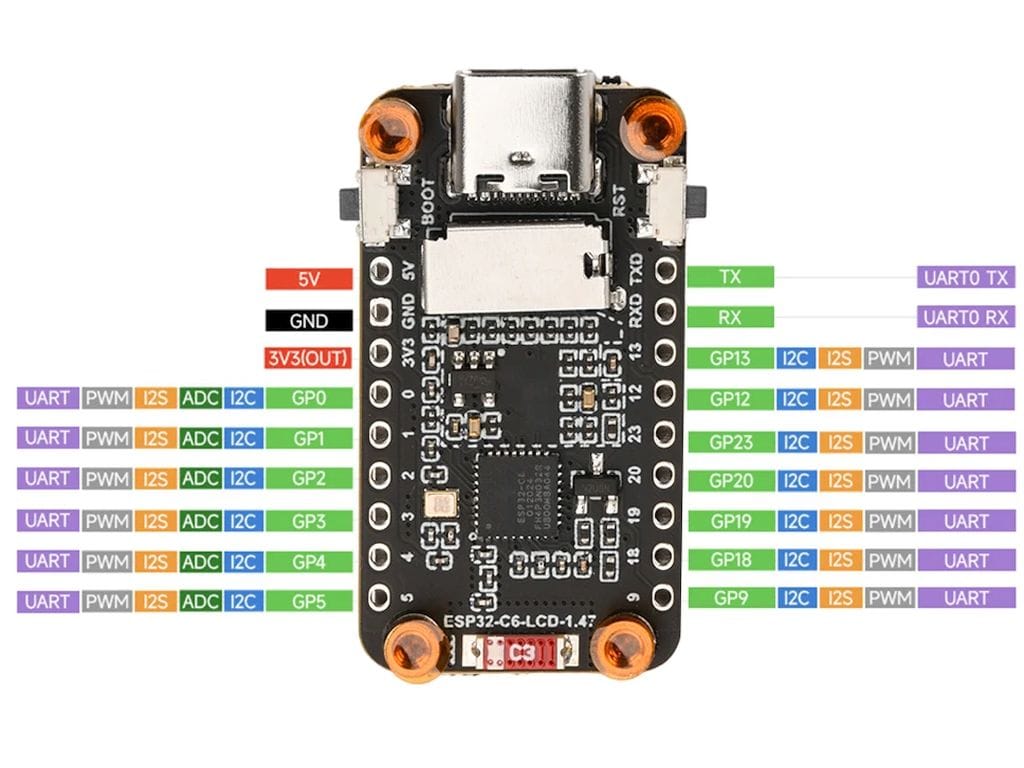

A panelen található GPIO tüskesorok lehetővé teszik különféle perifériák, például szenzorok, relék vagy más modulok csatlakoztatását, így széles körű alkalmazási lehetőségeket kínál.
Fő előnyök
- Nagy teljesítményű RISC-V processzor: Akár 160 MHz-es órajel a gyors adatfeldolgozásért.
- Kompakt, színes LCD kijelző: 1,47 hüvelykes, 172×320 pixeles felbontással.
- Fejlett vezeték nélküli kapcsolatok: Wi-Fi 6 és Bluetooth 5 (LE) támogatás.
- Bővíthető tárolás: MicroSD kártyahely a külső adatok tárolásához.
- Sokoldalú interfészek: GPIO tüskesorok különféle perifériák csatlakoztatásához.
- Könnyű programozás: USB Type-C port a gyors adatátvitelhez és tápellátáshoz.
Műszaki jellemzők

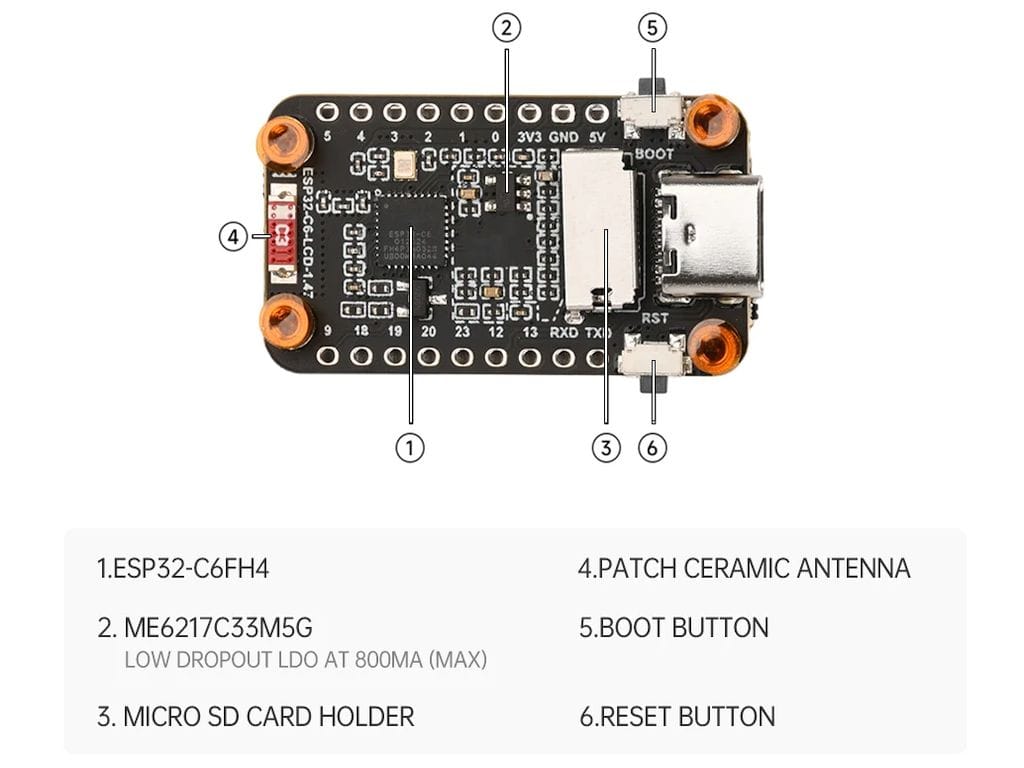

- Processzor: ESP32-C6FH4, 32 bites RISC-V, 160 MHz főmag, 20 MHz alacsony fogyasztású társprocesszor
- Memória: 320 KB ROM, 512 KB HP SRAM, 16 KB LP SRAM, 4 MB Flash

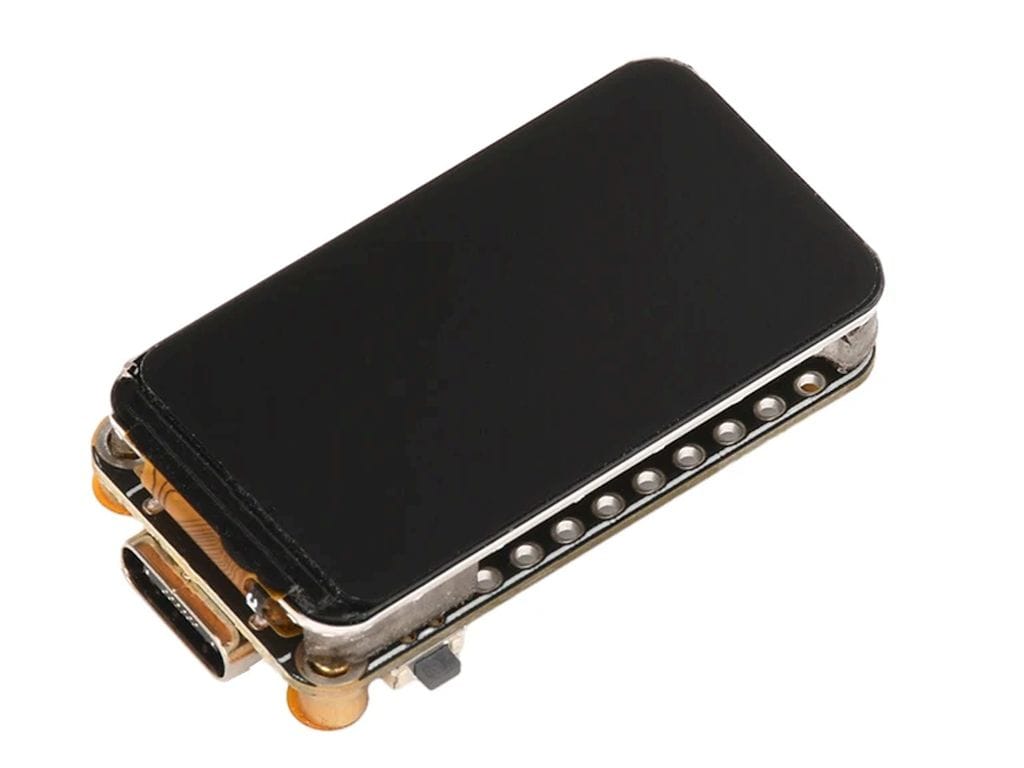

- Kijelző: 1,47″ TFT LCD, 172×320 pixel, 262K szín, ST7789 vezérlő
- Vezeték nélküli kapcsolatok: Wi-Fi 6 (802.11ax), Bluetooth 5 (LE)
- Interfészek: USB Type-C, microSD kártyahely, GPIO tüskesorok
- Tápellátás: 5V USB Type-C porton keresztül, beépített ME6217C33M5G LDO feszültségszabályzóval

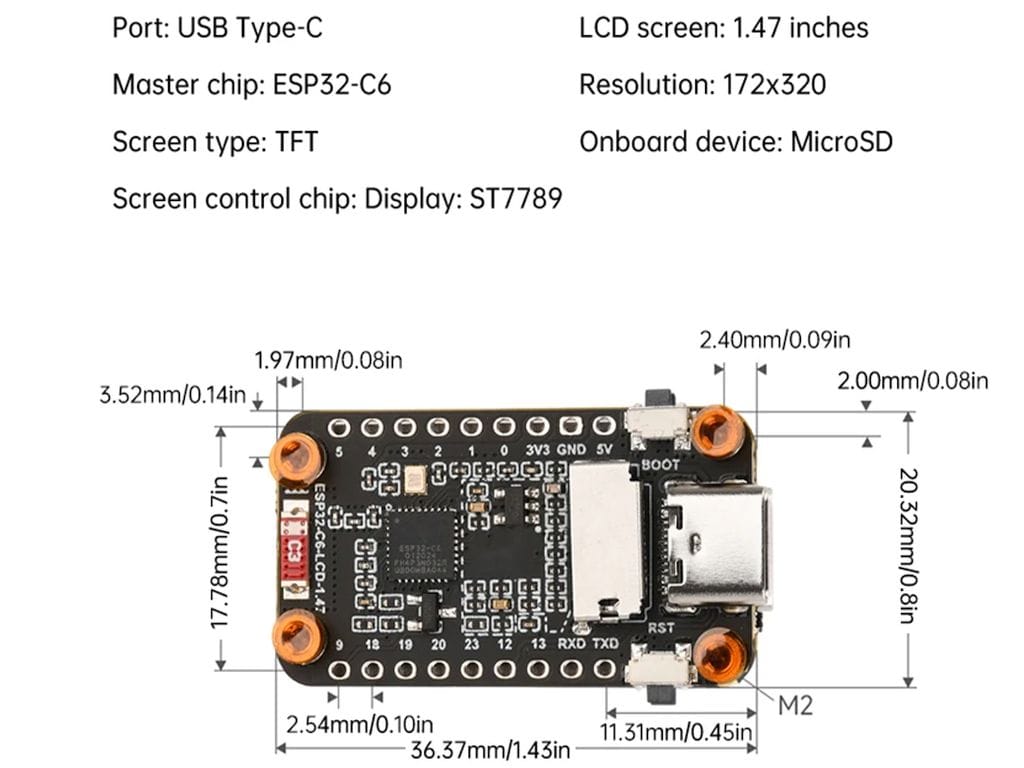

- Méretek: kb. 36,4 × 20,3 mm (USB port nélkül)
Dokumentáció
- Gyártói oldal: Waveshare ESP32-C6-LCD-1.47
- Waveshare Wiki: ESP32-C6-LCD-1.47 dokumentáció
- ESPHome konfigurációs példa: Home Assistant közösségi fórum
- ZigBee támogatás (mintakódokkal): XIAO ESP32C6 Zigbee Arduino, ESP32C6 Zigbee példa, Zigbee támogatás az Arduino ESP32

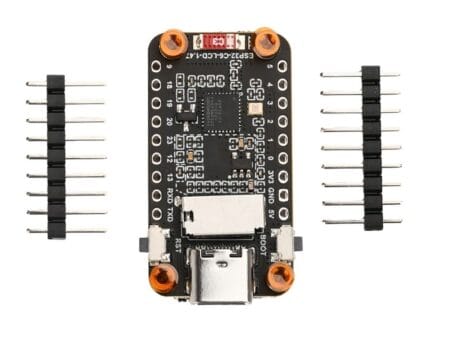

Csomag tartalma

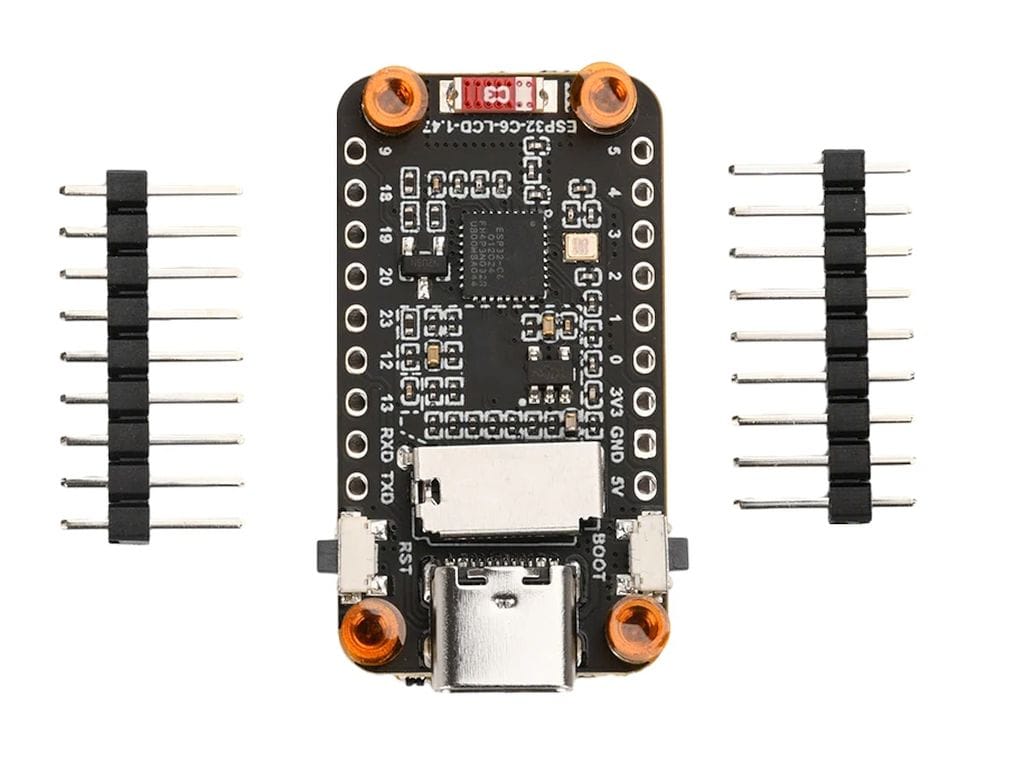

- 1db ESP32-C6 1,47 hüvelykes LCD fejlesztőpanel

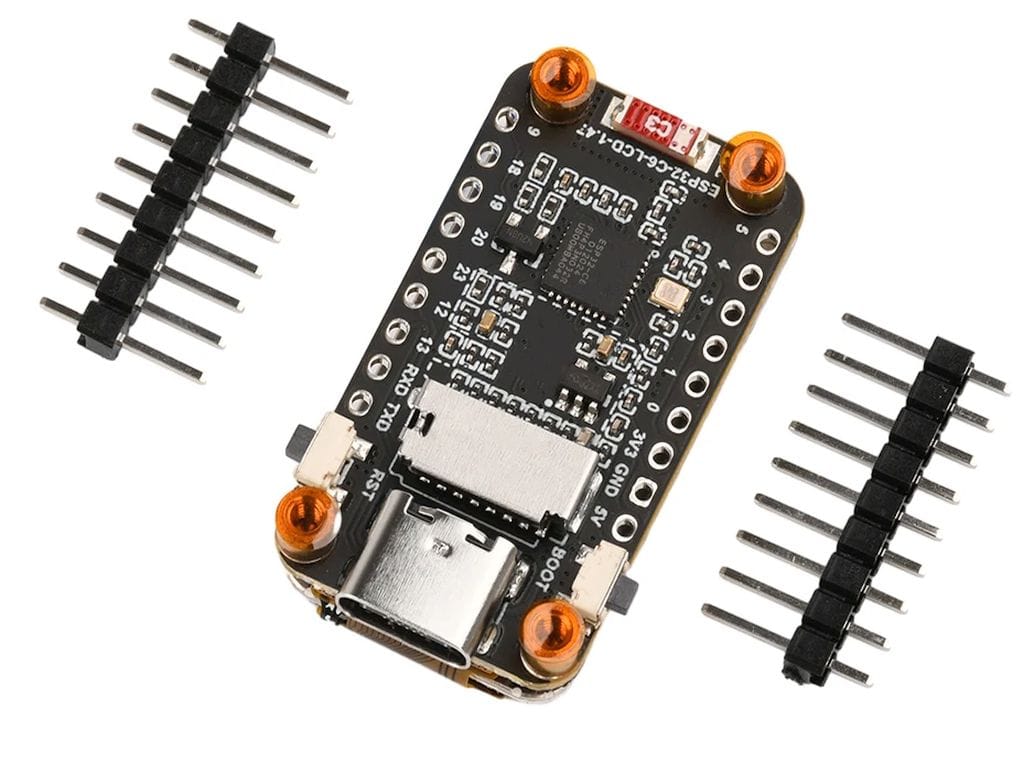

- 2 db fekete tüskesor (forrasztás nélkül)
- 1x USB-C kábel
