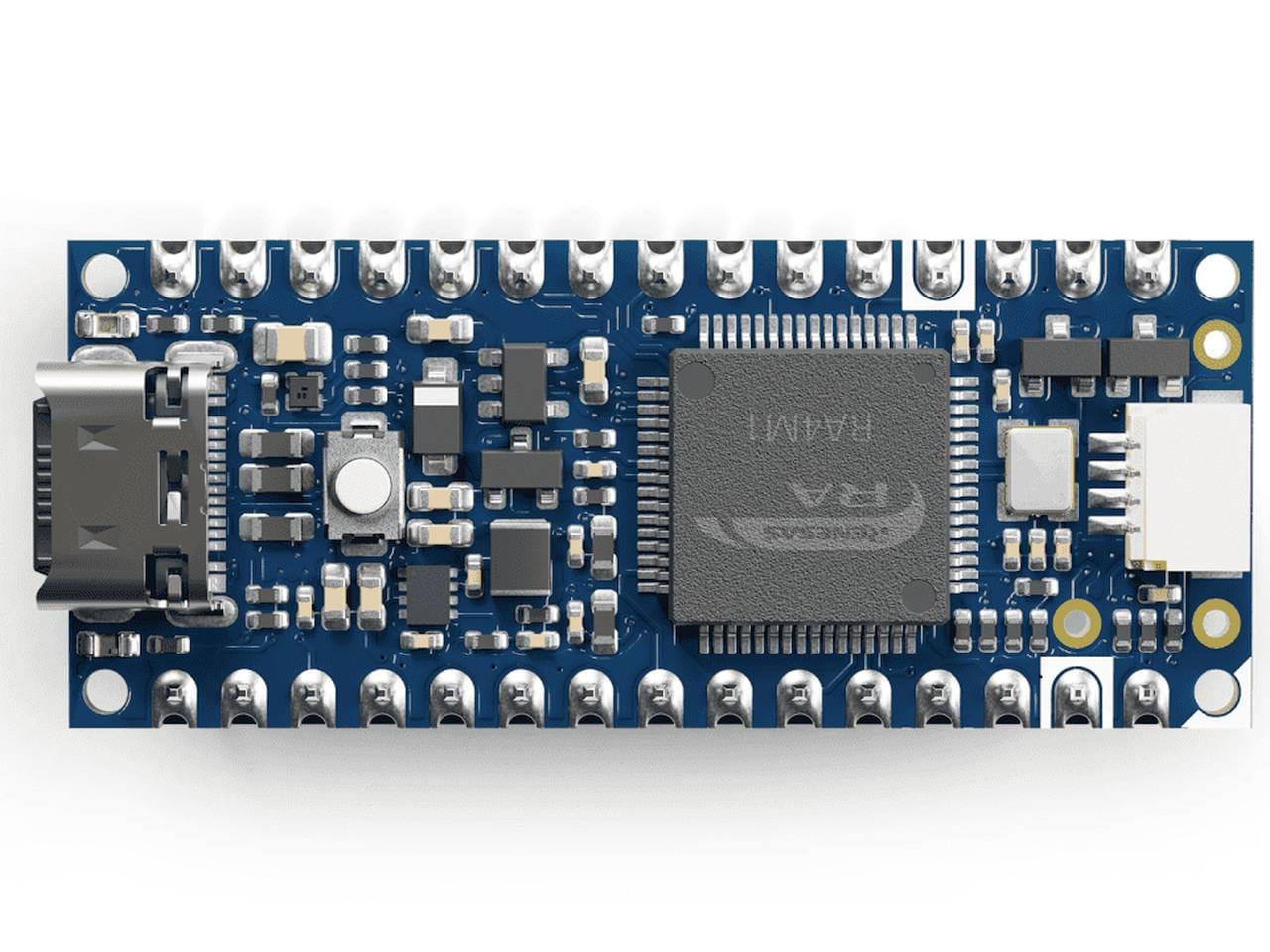

Eredeti Arduino Nano R4 fejlesztőpanel USB-C csatlakozóval (RA4M1, beforrasztott lábakkal)

Leírás

Az Arduino Nano R4 alappanel beforrasztott lábakkal egy fejlett, ugyanakkor rendkívül kompakt mikrokontrolleres platform, amely kifejezetten ipari, oktatási és hobbicélú beágyazott rendszerekhez készült. A klasszikus Arduino Nano formátum megtartásával teljes kompatibilitást biztosít a korábbi projektekhez, ugyanakkor a Renesas RA4M1 mikrovezérlő bevezetésével jelentősen megnöveli a feldolgozási teljesítményt és funkcionalitást. A panel beforrasztott lábakkal érkezik, amely lehetővé teszi a gyors prototipizálást, a közvetlen beépítést fejlesztői panelekbe vagy végleges alkalmazásokba. Ez a kialakítás különösen hasznos lehet, amikor stabil, megbízható elektromos érintkezésre van szükség, vagy időtakarékos fejlesztési folyamatról van szó.

A Nano R4 az Arduino platformtól megszokott nyílt forráskódú, könnyen programozható és dokumentált rendszerre épül, és modern funkciókat kínál, mint USB-C csatlakozás, valós idejű óra, integrált operációs erősítő, illetve fejlett analóg digitális interfészek.

Működési elv és technikai magyarázat

A Nano R4 működésének alapja a 32 bites ARM Cortex-M4 architektúrára épülő Renesas RA4M1 mikrovezérlő, amely 48 MHz-es órajellel működik. Ez a nagy teljesítményű processzor kifejezetten alkalmas valósidejű vezérlési feladatokhoz, komplex adatfeldolgozáshoz, illetve érzékelős rendszerek precíz működtetéséhez.

A panel beépített 256 kB Flash memóriát tartalmaz a programkódok tárolására, valamint 32 kB RAM-ot a futásidejű adatokhoz. Az EEPROM 8 kB kapacitású, ami ideális állandóan megőrzendő paraméterek, konfigurációk tárolására. A 14 bites ADC lehetővé teszi analóg jelek nagy pontosságú digitalizálását, míg a 12 bites DAC analóg kimenetet biztosít. A beépített operációs erősítő kiválóan alkalmazható gyenge jelszintek felerősítésére, érzékelők előfeldolgozásához.

Az USB-C csatlakozás gyors és stabil kommunikációt biztosít mind programozás, mind tápellátás szempontjából. A kommunikációs lehetőségek között megtalálható az UART, SPI, két külön I²C busz (amelyek közül az egyik Qwiic csatlakozóval kompatibilis), valamint a CAN busz interfész is, amely megfelelő illesztővel ipari alkalmazásokban is helytáll. A 21 digitális bemenet/kimenet elegendő rugalmasságot biztosít komplex perifériás rendszerek felépítéséhez, miközben 6 PWM kimenet áll rendelkezésre motorvezérléshez vagy egyéb modulált jelek generálásához.

A panel mérete megegyezik a klasszikus Arduino Nano modulokéval, ezáltal óriási előnyt jelent meglévő hardverek, shield-ek, nyomtatott áramkörök vagy egyéb kiegészítő modulok újrahasznosításakor.

Hova is jó?

Az Arduino Nano R4 alappanel több különböző alkalmazási területen is megállja a helyét, legyen szó hobbi- vagy ipari fejlesztésről:

• Ipari automatizálási vezérlők: kis helyigénye, valamint CAN és I²C kommunikációja miatt ideális PLC-k vagy egyedi vezérlőmodulok alapjának.
• Mérőrendszerek és szenzorhálózatok: nagy pontosságú ADC, integrált OPAMP és RTC segítségével pontos, időzített mérések végezhetők.
• Robotikai és mechatronikai alkalmazások: a PWM kimenetek és a kis méret miatt ideális mobilis rendszerekben, köztük robotkarokban, drónokban.
• Oktatási fejlesztések: kompatibilitása miatt kiváló választás Arduino alapú tanulóprojektek fejlesztéséhez.
• Interaktív kijelzők, vezérlőpultok: RGB LED-ek, OLED panelek vagy kapacitív gombok vezérlésére is alkalmas.
• IoT eszközök: kis fogyasztás, időzített működés RTC-vel, valamint Qwiic csatlakozási lehetőség támogatja az egyszerű szenzorintegrációt.

Előnyök és minősítés

• Több, mint prototípuskészítő: Ugyanazt a RA4M1 mikrokontrollert használja, mint az UNO R4 család, és kompatibilis az Arduino környezettel.
• Gazdag dokumentáció: Datasheet, kézikönyvek és mintakódok állnak rendelkezésre.
• Nemzetközi tanúsítványok: CE, FCC, RoHS, UKCA, RCM, ISED/IC szabványok szerint.
• Támogatott közösségi háttér: aktív fórumok, példatárak és segédanyagok.

Az Arduino Nano R4 alappanel (headers nélkül) ideális választás azok számára, akik kompakt, beágyazott, professzionális felhasználású fejlesztőpanelt keresnek. A nagy memóriakapacitás, 32‑bites ARM teljesítmény, valós idejű óra, Qwiic csatlakozó, CAN busz és a gyártáskész, SIM-barát kialakítás együttesen különleges előnyt jelent. Tökéletes választás automatizálás, IoT eszközök, Edge computing, vagy sorozatgyártott termékek prototípusainak gyors integrálásához.

Gyors integráció, azonnali használhatóság

A Nano R4 beforrasztott lábakkal szerelt változata egy teljesértékű, előkészített mikrokontrolleres panel, amely a fejlesztési idő minimalizálására lett tervezve. A 32-bites Renesas RA4M1 (Cortex-M4, 48 MHz) processzorral, 256 kB Flash és 32 kB SRAM memóriával ellátott modul kiválóan alkalmas komplexebb feladatokhoz is.

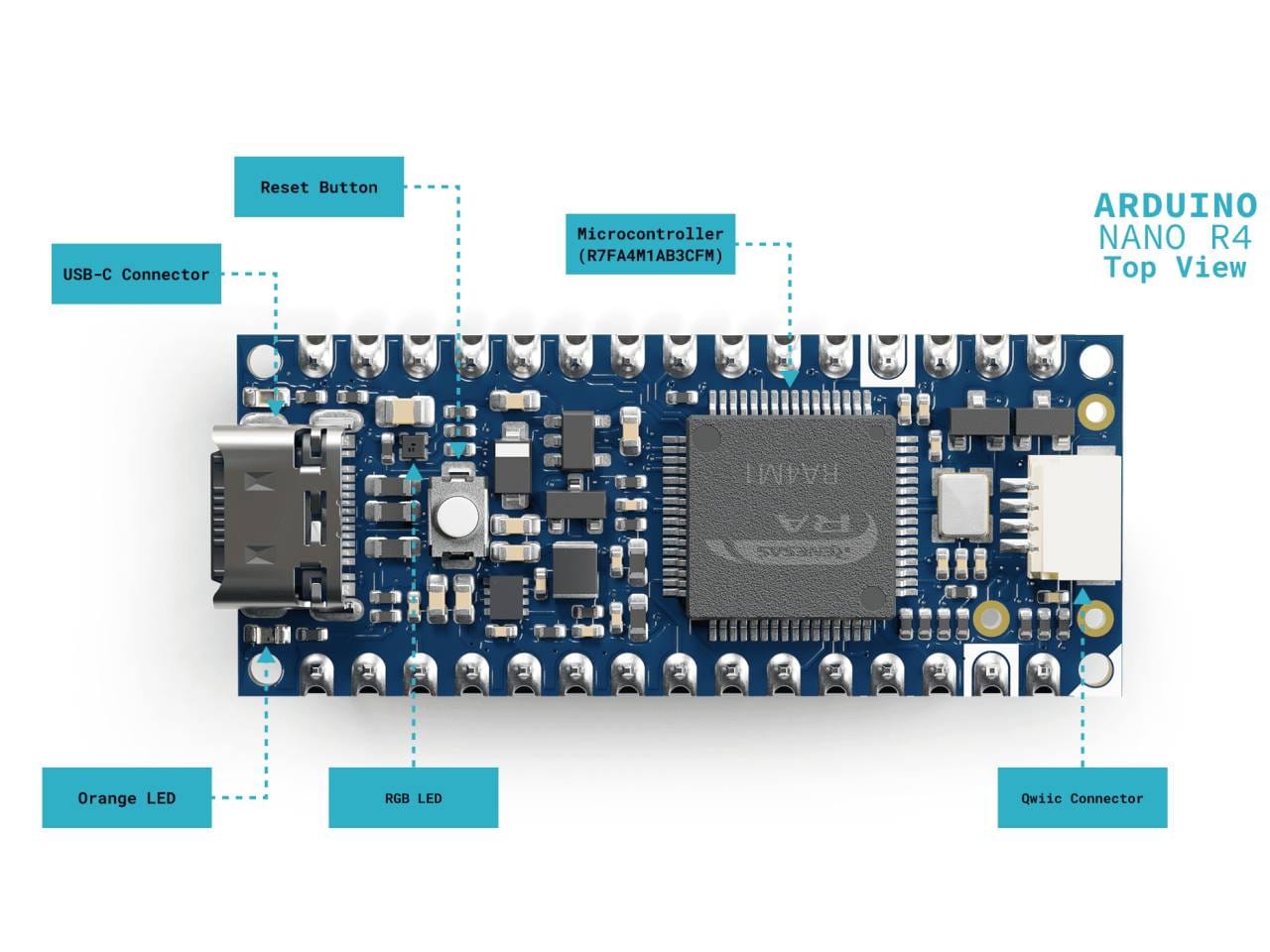

Az USB‑C programozási port egyszerű és gyors kommunikációt biztosít, míg a beépített Qwiic kompatibilis I²C csatlakozó lehetővé teszi különféle szenzorok gyors láncolását. A panelen található RGB LED praktikus funkció – fejlesztés során vizuális visszajelzést adhat működésről, hibáról vagy rendszerállapotról.

A Nano formátumú NYÁK alján elhelyezett, gyárilag beforrasztott tüskesor lehetővé teszi, hogy a panel közvetlenül csatlakoztatható legyen próbapanelekhez, meglévő kártyákhoz vagy akár egyedi tervezésű rendszerekhez. Az Arduino Nano R4 ezen kivitele így nemcsak gyors fejlesztést, de stabil fizikai csatlakozást is garantál. Ez a kombináció különösen értékes akkor, amikor egy projekt elsődleges célja a gyors prototípus-készítés és a későbbi sorozatgyártásra való előkészítés.

A kialakítás és a teljes Arduino-kompatibilitás révén a Nano R4 ideális mind hobbi-, mind ipari fejlesztők számára – ahol fontos a gyors indulás, a megbízhatóság és az egyszerű integrálhatóság.

Műszaki adatok

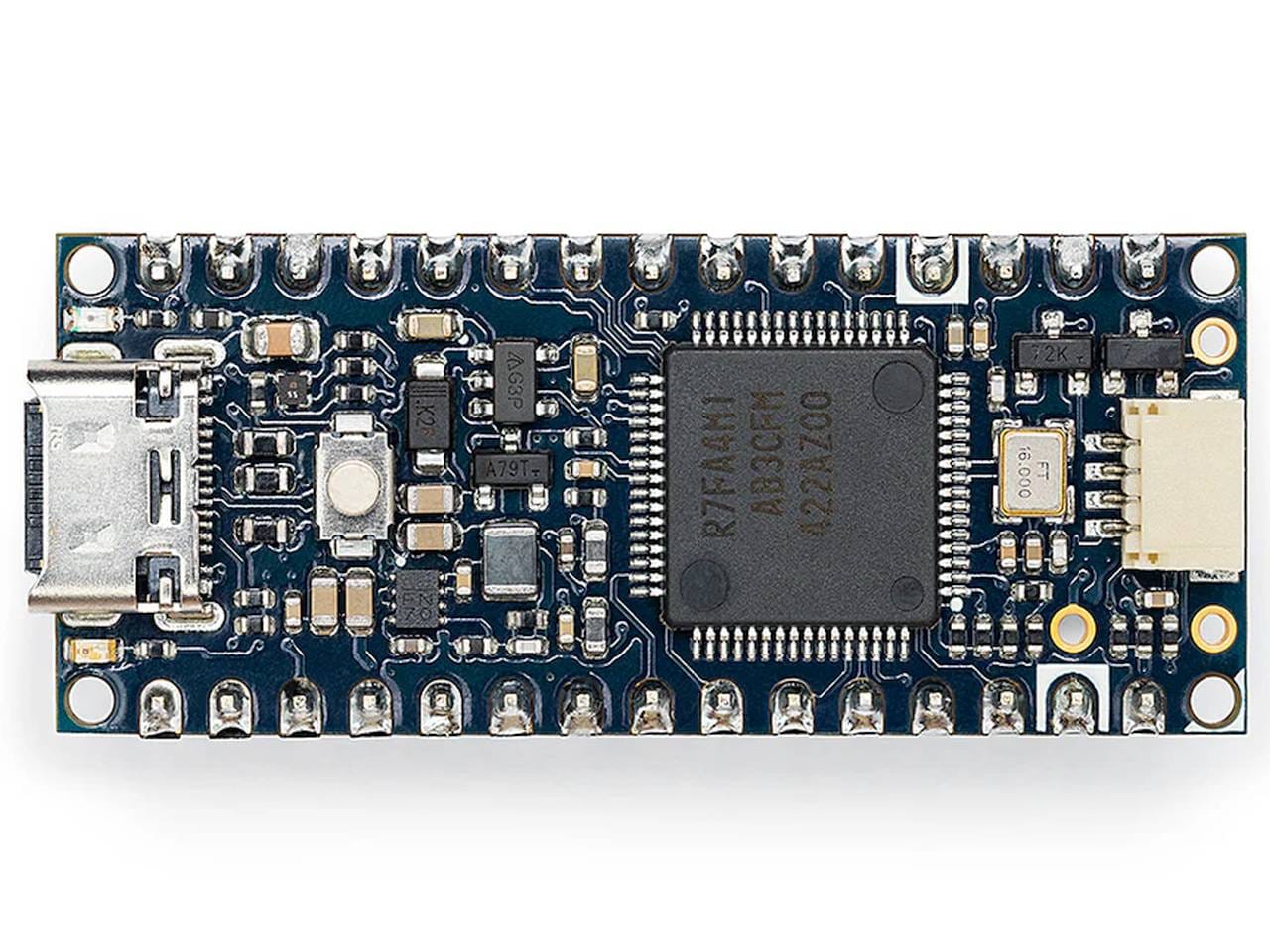

• Mikrokontroller: Renesas R7FA4M1AB3CFM (ARM Cortex‑M4, 48 MHz)
• Flash memória: 256 kB
• RAM: 32 kB SRAM
• EEPROM: 8 kB

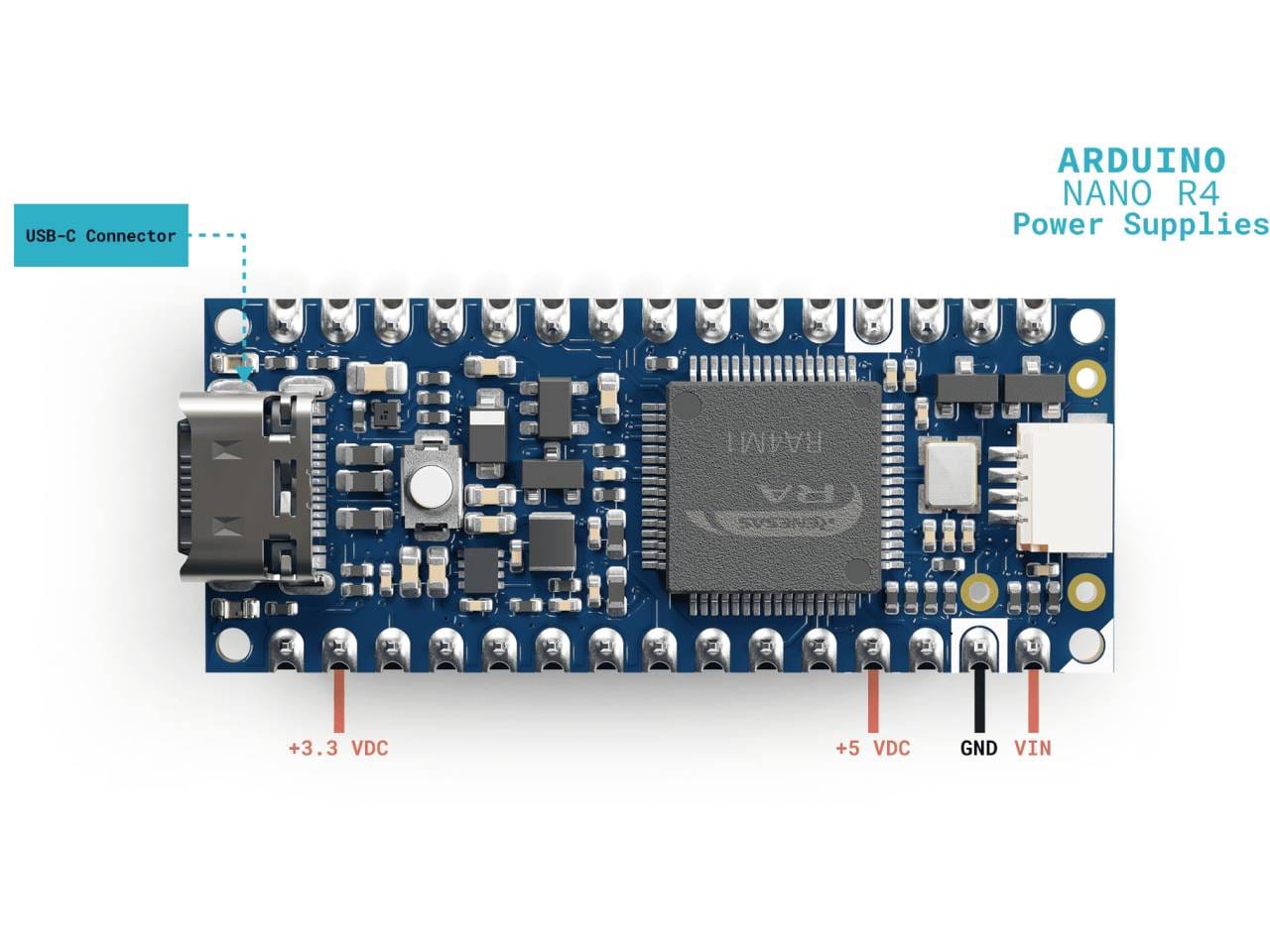

• Tápfeszültség: 5 V (USB‑C), VIN: 6‑21 V
• USB port: USB‑C programozásra/táplálásra
• Digitális I/O: 21 db (mind digitálisként használható)
• PWM csatornák: 6 db
• Analóg bemenet: 8 db 14‑bites ADC
• DAC: 12‑bites (A0 pin)
• OP‑AMP: egy darab, A1–A3 csatlakozásokkal
• RTC: beépített, külső kristállyal
• Kommunikáció: UART (1), I²C (2 – 5 V A4/A5, 3.3 V Qwiic), SPI (1), CAN bus (1, külső transceiverrel)
• Elektronikai formátum: header beforrasztva
• Méret: kb. 45 × 18 mm (4.5 × 1.8 cm)
• Üzemi hőmérséklet: –40 °C … +85 °C
• DC áram I/O pin‑enként: 8 mA

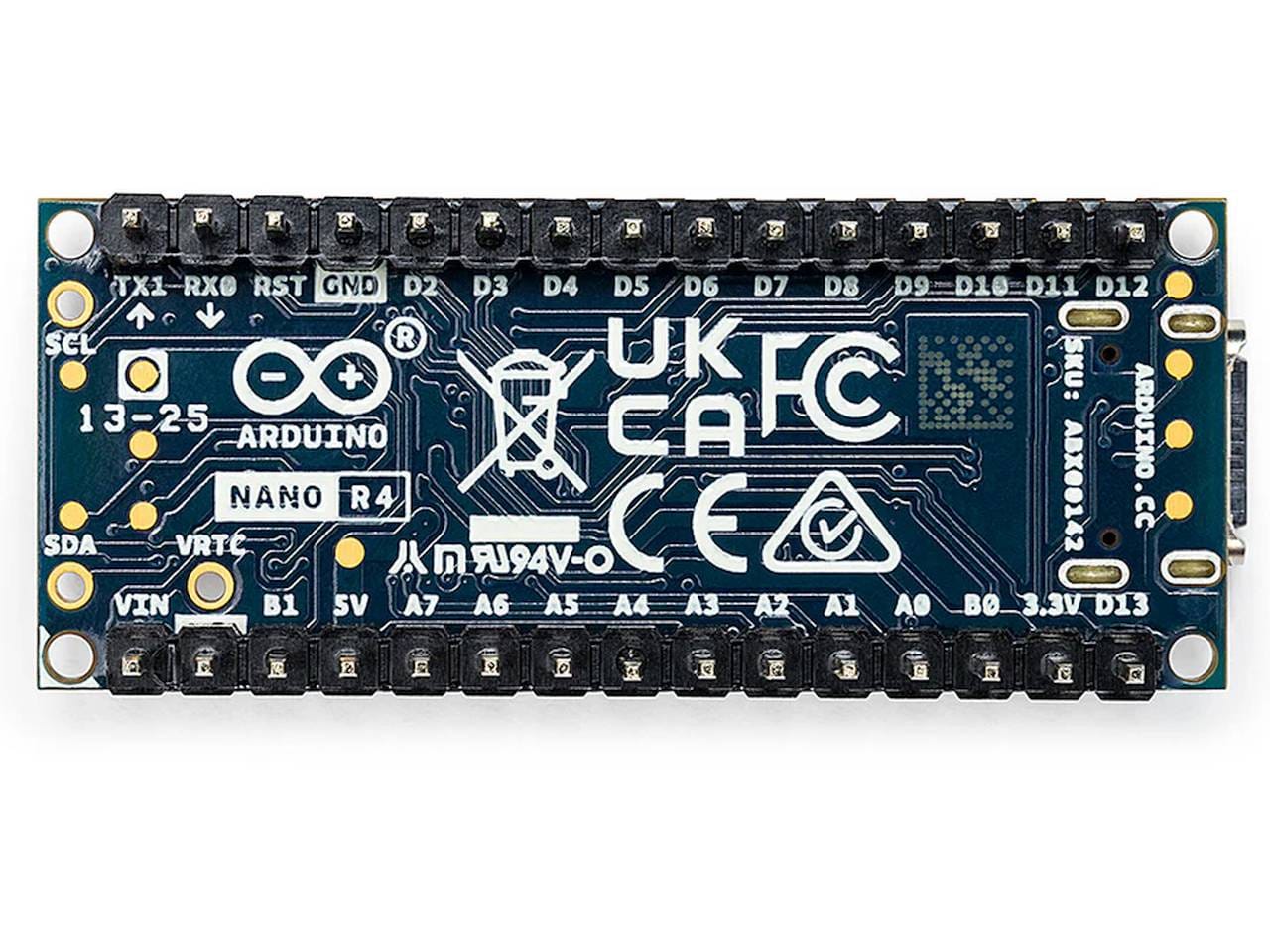

• Tanúsítványok: CE, FCC, RoHS, UKCA, RCM, ISED/IC

Dokumentációk és kapcsolódó termékek

• Arduino Nano R4 hivatalos adatlap [Arduino Docs]
• Arduino Nano R4 felhasználói kézikönyv [Arduino Docs]
• AVR-Duino / Uno R4 WiFi (USB-C, kék) [TavIR WebShop]
• AVR-Duino / Uno R4 WiFi (USB-C) [TavIR WebShop]
• AVR-Duino / Uno R4 (Minima, USB-C, kék) [TavIR WebShop]
• AVR-Duino / Uno R4 (Minima, USB-C) [TavIR WebShop]

Csomag

• 1x eredeti Arduino Nano R4 (beforrasztott lábakkal),
• 1x eredeti doboz,
• 1x használati lap (Arduino papír),
• 1x USB-A – USB-C kábel.
