INA228 (0-85V) precíziós feszültség/áram/teljesítménymérő

Leírás

Az INA228 teljesítménymérő modul egy mérnöki szintű digitális áram- és energiafigyelő interfész, amely kétirányú DC áram és buszfeszültség mérésére alkalmas, majd ezekből teljesítményt, energiát és töltést számít.
A modul I²C kommunikációt használ mikrokontrolleres rendszerekkel történő adatcserére.

Ez az eszköz mikrokontrolleres DC rendszer teljesítménykövetésére értelmezhető, nem egyszerű fogyasztásmérőként, hanem programozható mérési egységként.
Az ada­fruit és Amazon breakout változatok már tartalmaznak mechanikai csatlakozásokat és külső shunt-ellenállást a méréshez. Az INA228 teljesítménymérő modul mérési adatai közvetlenül I²C-n olvashatók mikrokontrollerből, így valós idejű teljesítmény és energia követés végezhető.

Működési elv és technikai magyarázat

A modul középpontjában az INA228 integrált áram- és teljesítménymérő áramkör áll. A mérendő áramot egy külső shunt-ellenálláson keresztül vezeti a rendszer, amely fölött az INA228 kis differenciális feszültséget mér. Ez a mérés arányos a tényleges árammal. A buszfeszültséget közvetlenül olvassa a belső ADC.

A 20 bites analóg-digitális átalakító nagy felbontást biztosít még kis jeleknél is. A mérési eredmények számításra kerülnek: áram → teljesítmény → energia → töltés. A kommunikáció I²C-n keresztül történik, tehát a mikrokontroller beállíthatja a mérési módokat, olvashatja az adatokat, és konfigurálhat riasztási küszöbértékeket.

A modul fizikai kialakítása breakout formában készül, kényelmes csatlakozhatósággal. A tápellátás jellemzően 3,3 V vagy 5 V logikai szinttel működik, a fizikai feszültségtartomány akár DC 85 V-ig is terjedhet a buszfeszültség oldalán. A működés megértéséhez nem szükséges mély elektronikai tervezési gyakorlat, de alap mikrokontrolleres és I²C-ismeret ajánlott. A modul nem ideális váltakozóáram (AC) közvetlen mérésére és magasáramú ipari hálózatok közvetlen mérésére külső védelmek nélkül.

Felhasználási lehetőségek

• Mikrokontrolleres DC energiafigyelés Arduino-projektekben
• DC tápegységek fogyasztásának valós idő szerinti mérése
• Akkumulátoros eszközök hatékonyságának elemzése
• Solar panel rendszer DC teljesítménykövetése
• Beágyazott IoT fogyasztási profilozás

Így működik a gyakorlatban

Az árammérés shunt ellenálláson alapul. A mérendő áram átfolyik a shuntön, az INA228 pedig a shunt két pontja közötti kis feszültségesést méri. Ebből számítható az áram, majd a buszfeszültséggel együtt a teljesítmény.

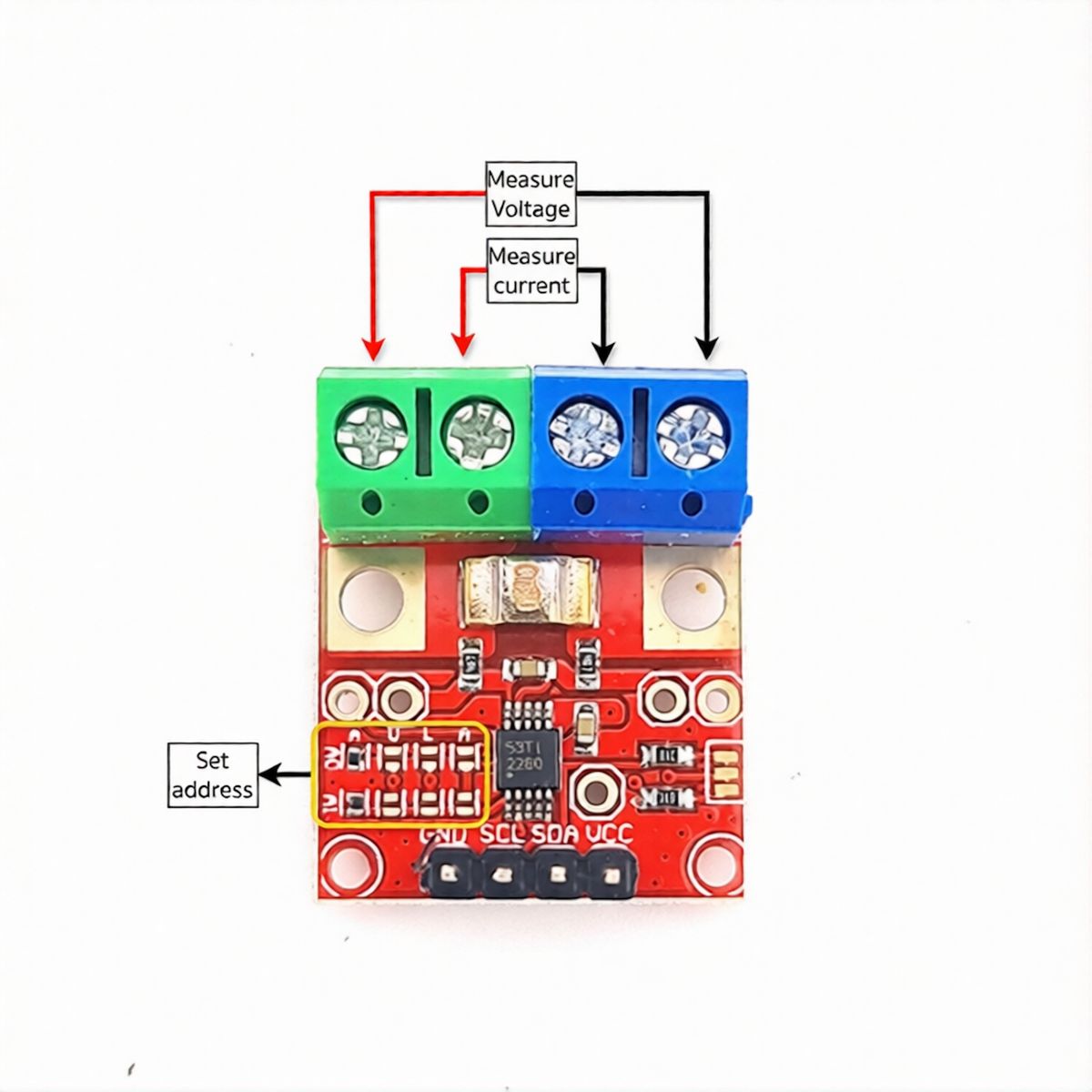

A vezérlő az I2C buszon keresztül olvassa ki az adatokat. Ehhez tápfeszültség, GND, SDA és SCL kapcsolat szükséges, a mérendő DC kör pedig a shunt mérési pontjain keresztül kapcsolódik a modulhoz.

A mérés pontossága nem csak a chipen múlik. A shunt értéke, terhelhetősége, hőtermelése, a vezetékek ellenállása, a közös földelés és a szoftveres kalibráció együtt határozza meg, hogy a kijelzett áram és teljesítmény mennyire használható.

Mikor érdemes használni?

• Akkumulátoros eszközök fogyasztásának mérésére, amikor nem csak pillanatnyi áram, hanem energiafelhasználás is kell.
• Arduino vagy ESP32 alapú DC teljesítménynaplózó építésére.
• Labor tápegység kimeneti feszültségének és terhelésének követésére.
• Napelemes vagy más kisfeszültségű DC rendszer teljesítményfigyelésére.
• IoT eszközök fogyasztási profiljának összehasonlítására alvó, aktív és kommunikációs állapotban.
• Motoros vagy LED-es DC terhelések terhelésváltozásának mérésére fejlesztés közben.
• Oktatási mérési feladatokhoz, ahol a feszültség, áram és teljesítmény kapcsolata programból is feldolgozható.

Mire kell figyelni beüzemeléskor?

Kiválasztáskor ezekre figyelj

Az INA228 (0-85V) precíziós feszültség/áram/teljesítménymérő választásánál ne csak a 85 V-os buszfeszültséget nézd. A méréshatárt a teljes mérőlánc adja: shunt, panel, csatlakozás, vezeték, szoftveres beállítás és hűtési környezet.

Fontos döntési adatok:

• A mérendő rendszer DC feszültségtartománya legfeljebb ±85 V DC legyen.
• A mérendő áramhoz illeszkedjen a shunt ellenállás és annak teljesítményterhelhetősége.
• A vezérlő legyen I2C-képes.
• Arduino és ESP32 esetén könyvtárral egyszerűbb az indulás, de a kalibrációs beállításokat a saját mérőkörhöz kell igazítani.
• Ha több csatornát kell mérni, egy többcsatornás mérőmodul jobb választás lehet.
• Ha a rendszer csak 0-26 V vagy 0-36 V tartományban dolgozik, alacsonyabb feszültségtartományú INA219 vagy INA226 alapú mérő is elég lehet.
• Ha SPI kommunikáció kell, nem ez az I2C-s változat lesz a megfelelő irány.

Amikor nem ez lesz a jó megoldás

Ne ezt válaszd, ha

• közvetlen 230 V AC hálózati fogyasztást akarsz mérni.
• galvanikusan leválasztott mérésre van szükség.
• a mérendő áram meghaladja a shunt és a breakout panel terhelhetőségét.
• több független ágat kell egyszerre mérni egyetlen eszközzel.
• a rendszerben nincs mikrokontrolleres adatkiolvasás vagy I2C busz.
• kész, kijelzős fogyasztásmérőre van szükség programozás nélkül.
• az áramirány, a shunt bekötés vagy a kalibráció nem illeszthető a mérési feladathoz.

Egy apró tipp a gyakorlatból

A legtöbb hibás INA228-mérés nem az I2C kommunikáción bukik el, hanem a shunt környezetén. Ha a shunt túl nagy értékű, feleslegesen esik rajta feszültség és melegszik. Ha túl kicsi, kis áramoknál gyenge lesz a mérési felbontás. A bekötésnél a nagyáramú vezetékek és a mérővezetékek útvonala is számít, mert a kontaktusok és vezetékek ellenállása be tud mászni a mérésbe.

Műszaki jellemzők

• INA228 termékoldal és adatlap – Texas Instruments
• Adafruit INA228 I2C Power Monitor útmutató – Adafruit Learning System
• Adafruit INA228 Arduino könyvtár – GitHub
• RobTillaart INA228 Arduino könyvtár – GitHub

Csomag tartalma

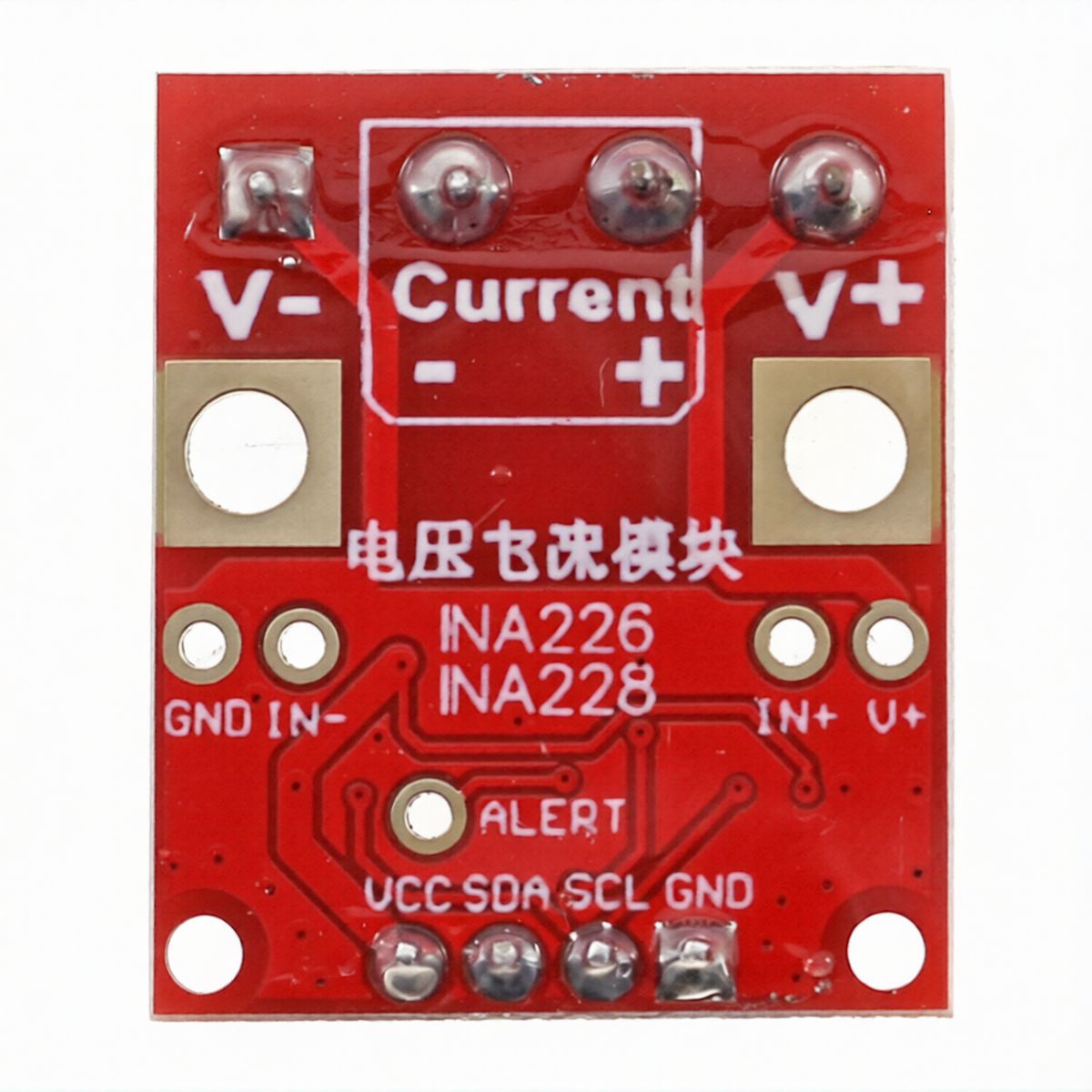

• 1x INA228 breakout modul
• beforrasztott tüske és csatlakozósorral
