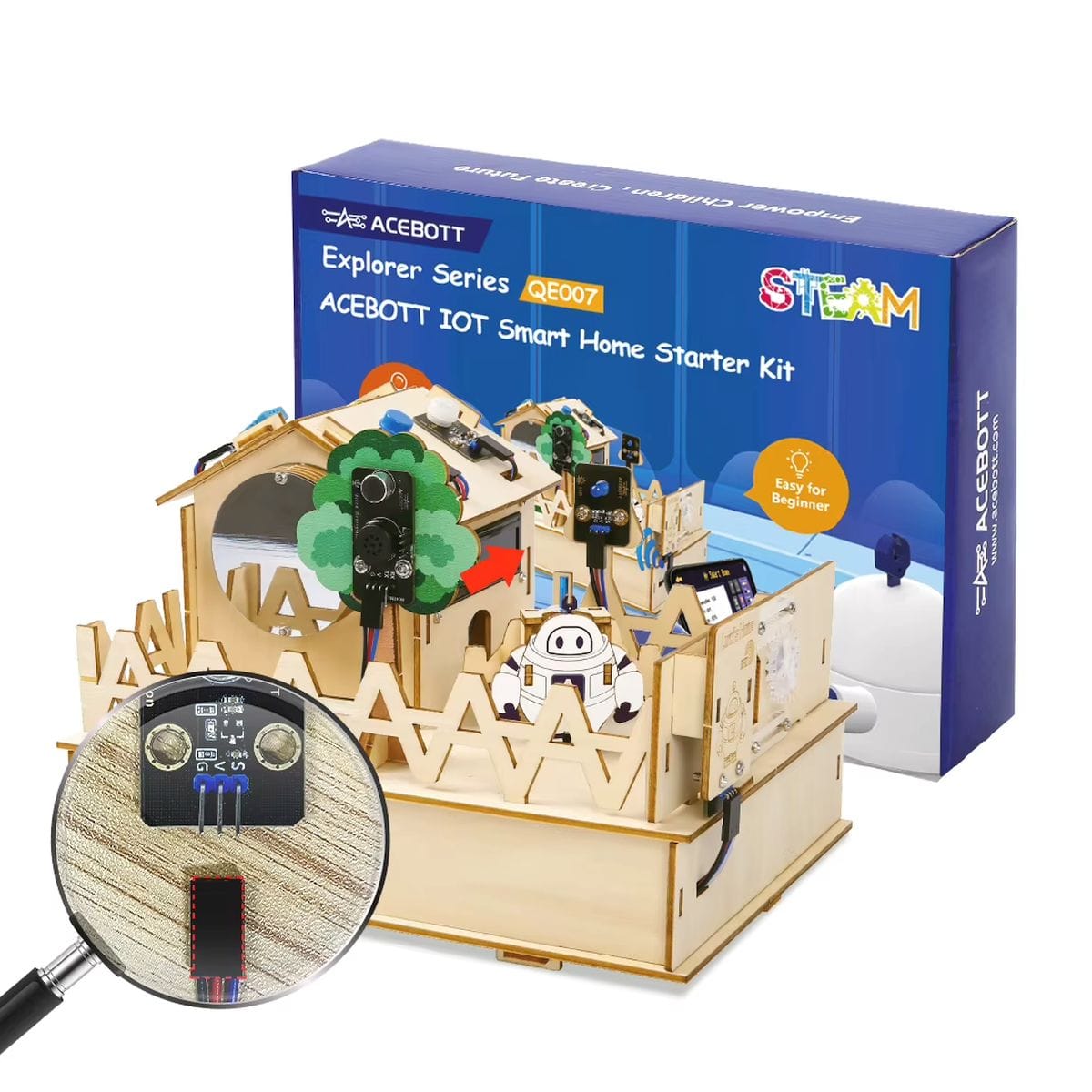

Smart Home Starter Kit (ESP32; ACEBOTT)

Leírás

Az Smart Home Starter Kit (ESP32) egy ESP32 alapú okosotthon oktató készlet, amely szenzorokon, vezérlőmodulokon és fa szerkezeti elemekből összeépíthető modellen keresztül mutatja meg az IoT vezérlés alapjait. Nem kész lakásautomatizálási központ, hanem tanuló- és bemutatókészlet, ahol a kód, a szenzorjel és a fizikai működés egy kézzel összerakható rendszerben kapcsolódik össze.

A készletben az ESP32, az Arduino IDE, az ACECode, az RFID, az esőérzékelés, a fényvezérlés, a hangfelismerés és az appvezérlés nem külön-külön modulon, hanem egy összefüggő okosotthon történeten keresztül tanulható. Ez iskolai STEM foglalkozáson, szakkörön és otthoni tanulásnál is hasznos, mert a tanuló nem csak villogtat egy LED-et, hanem ajtóhozzáférést, ablakmozgatást, szenzoros döntést és kijelzést is lát a modellben.

A modell előnye az ESP32 vezérlő és az Easy-Plug felépítés. Ez csökkenti a kezdő bekötési hibákat, mert a modulok nem szétszórt próbapaneles huzalozással, hanem célzott csatlakozásokon keresztül illeszthetők. A korlát is ebből következik: az Smart Home Starter Kit (ESP32) a saját oktatási ökoszisztémájában adja a legtisztább tanulási élményt, nem általános ipari vagy kész lakásvezérlő rendszer.

Hol van a helye a rendszerben?

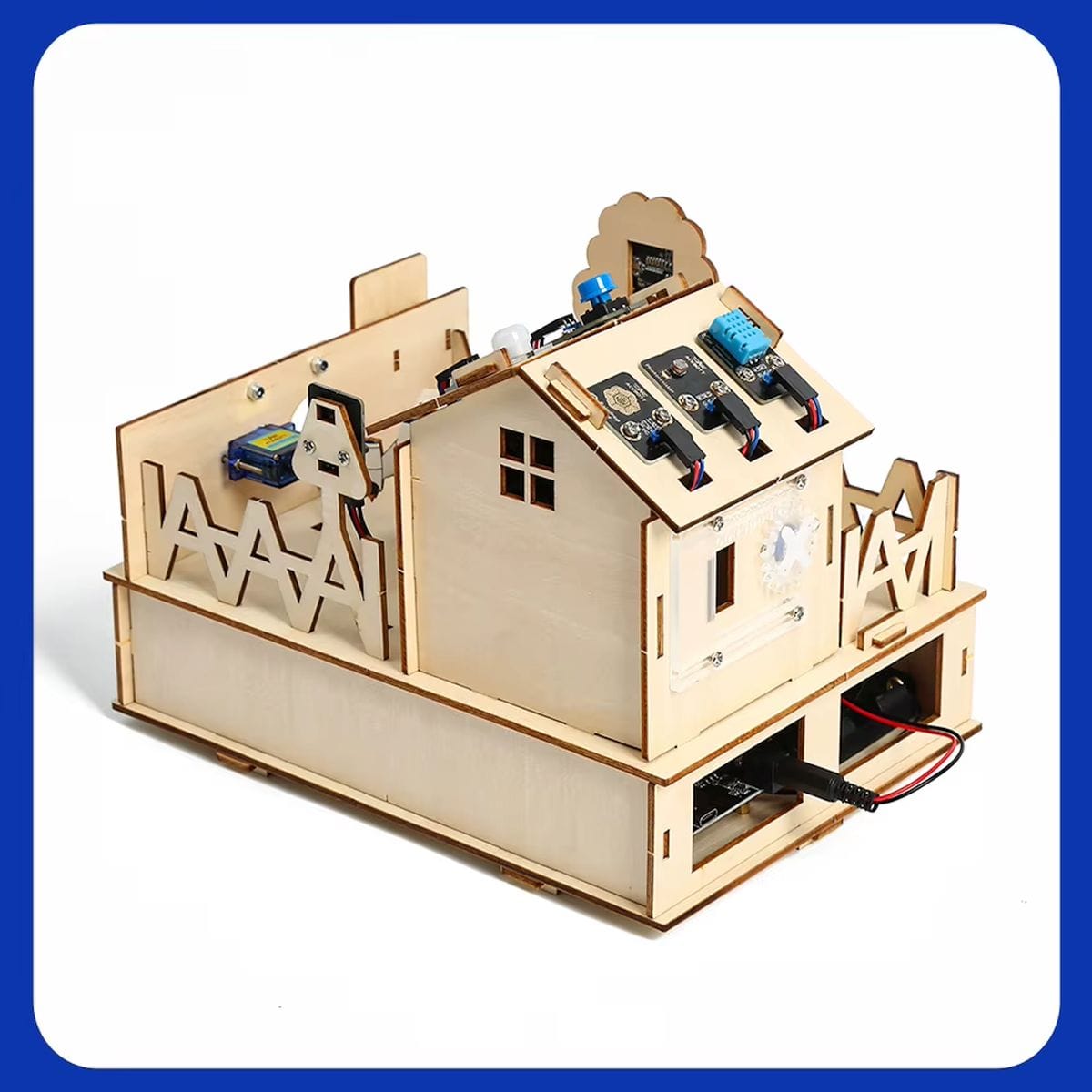

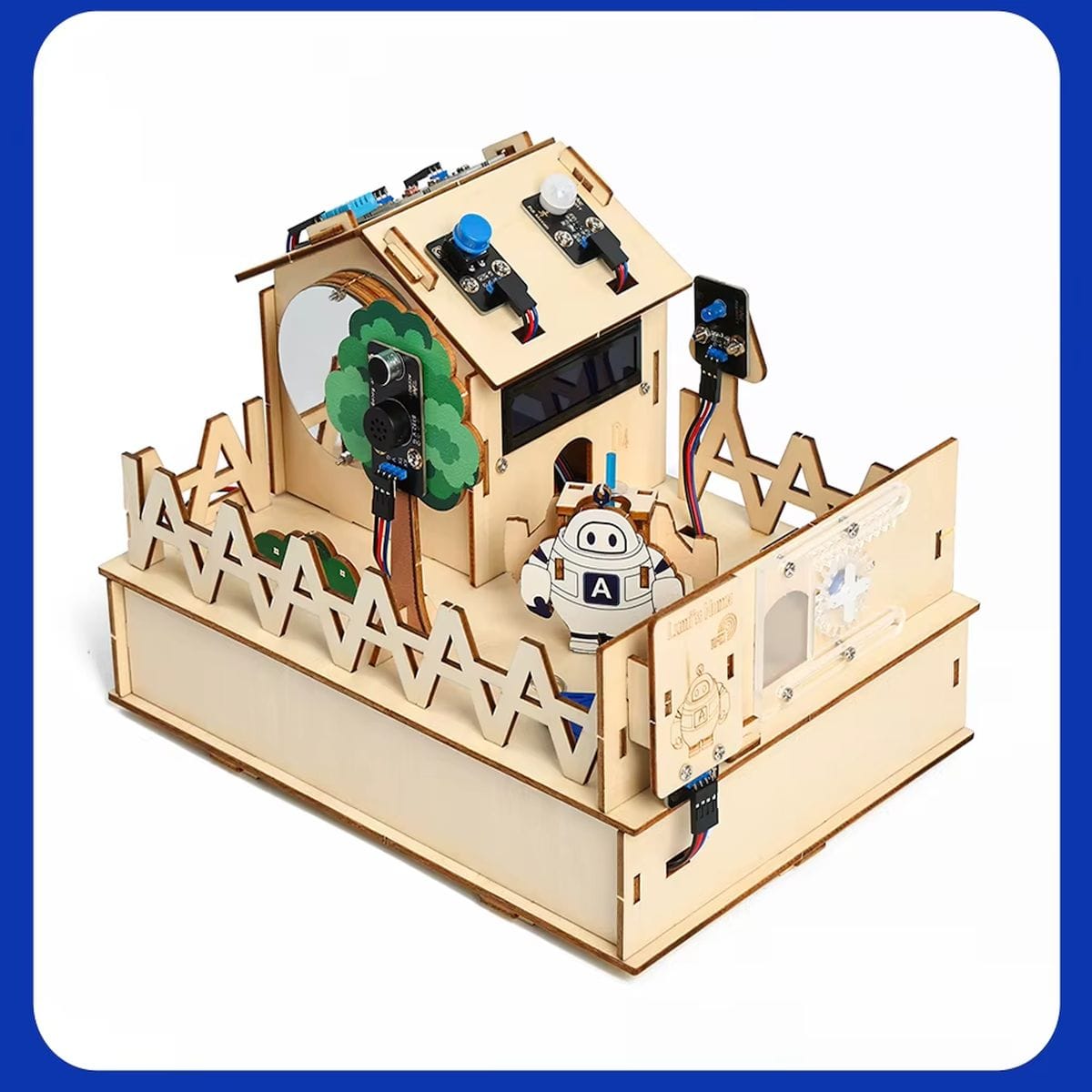

Az Smart Home Starter Kit (ESP32) egy oktatási okosotthon modell központja. A vezérlőoldalt az ESP32 adja, a kezelhető környezetet pedig az Easy-Plug modulok, a szenzorok, az aktuátorok és a fa szerkezeti elemek alkotják.

Egy mondatban: az Smart Home Starter Kit (ESP32) olyan ESP32 alapú STEM készlet, amellyel okosotthon-funkciók – például RFID ajtóhozzáférés, esőérzékelés, LED/RGB vezérlés, hangfelismerés és appvezérlés – taníthatók kézzelfogható modellen.

A készlet nem csak alkatrészhalmaz. Akkor működik jól, ha projektként építed fel: először a vezérlő és a shield, utána a szenzorok, majd a mechanikus házelemek, végül a program és az appoldali vezérlés kerül a helyére.

Így működik a gyakorlatban

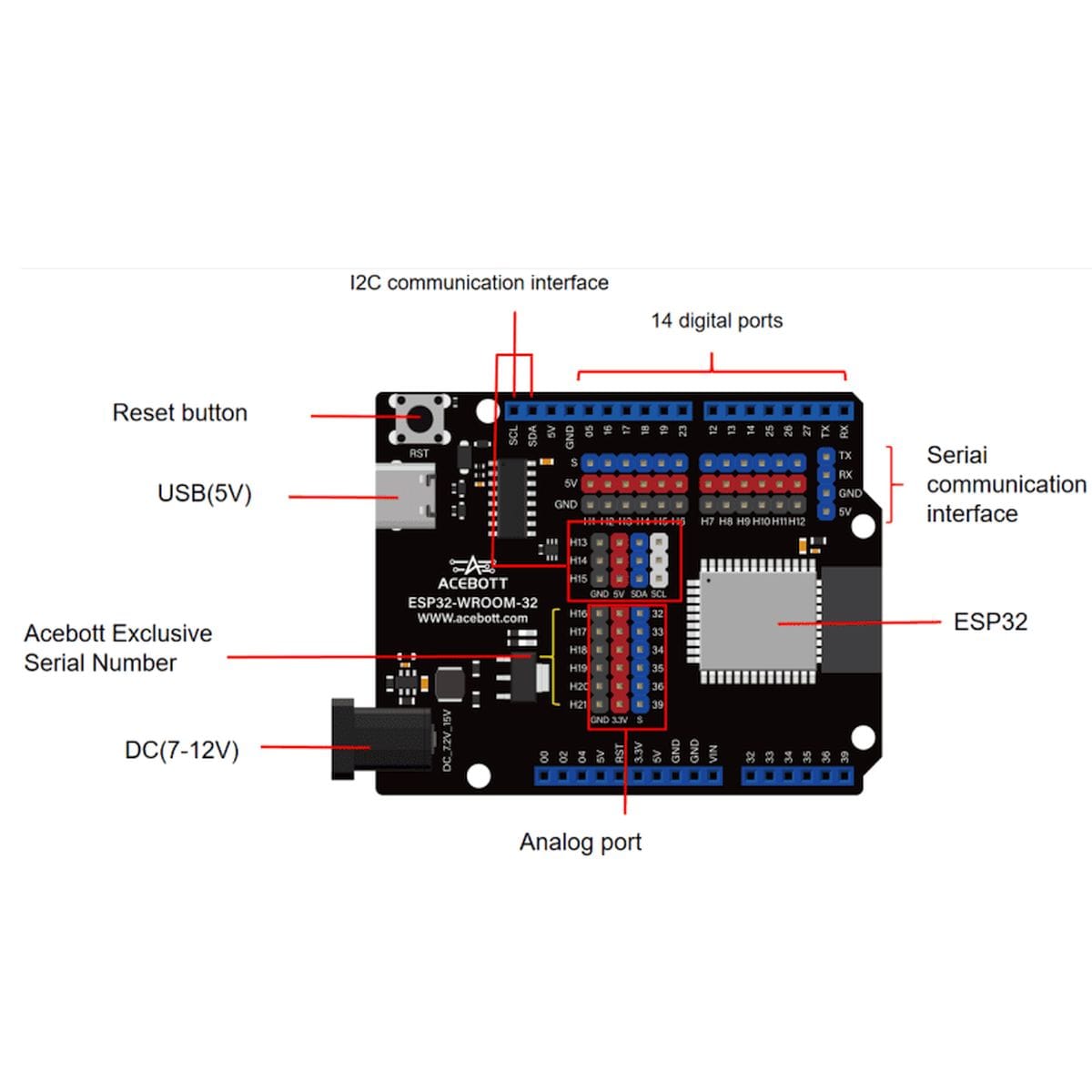

A rendszer központja az ESP32 Max V1.0 vezérlőpanel és az ESP32-Shield Board V1.0. A vezérlőpanelen USB 5V tápellátás, DC 7-12V bemenet, I2C kommunikációs csatlakozó, soros kommunikációs csatlakozó, digitális portok és analóg port is található.

Az Easy-Plug felépítés lényege, hogy a modulok irányított csatlakozókkal kapcsolódnak a shieldhez. Ez a kezdő hibák egy részét leveszi a tanulóról: nem a próbapaneles vezetékrengeteg lesz az első akadály, hanem a vezérlési logika, a szenzoradat és a program felépítése kerül előtérbe.

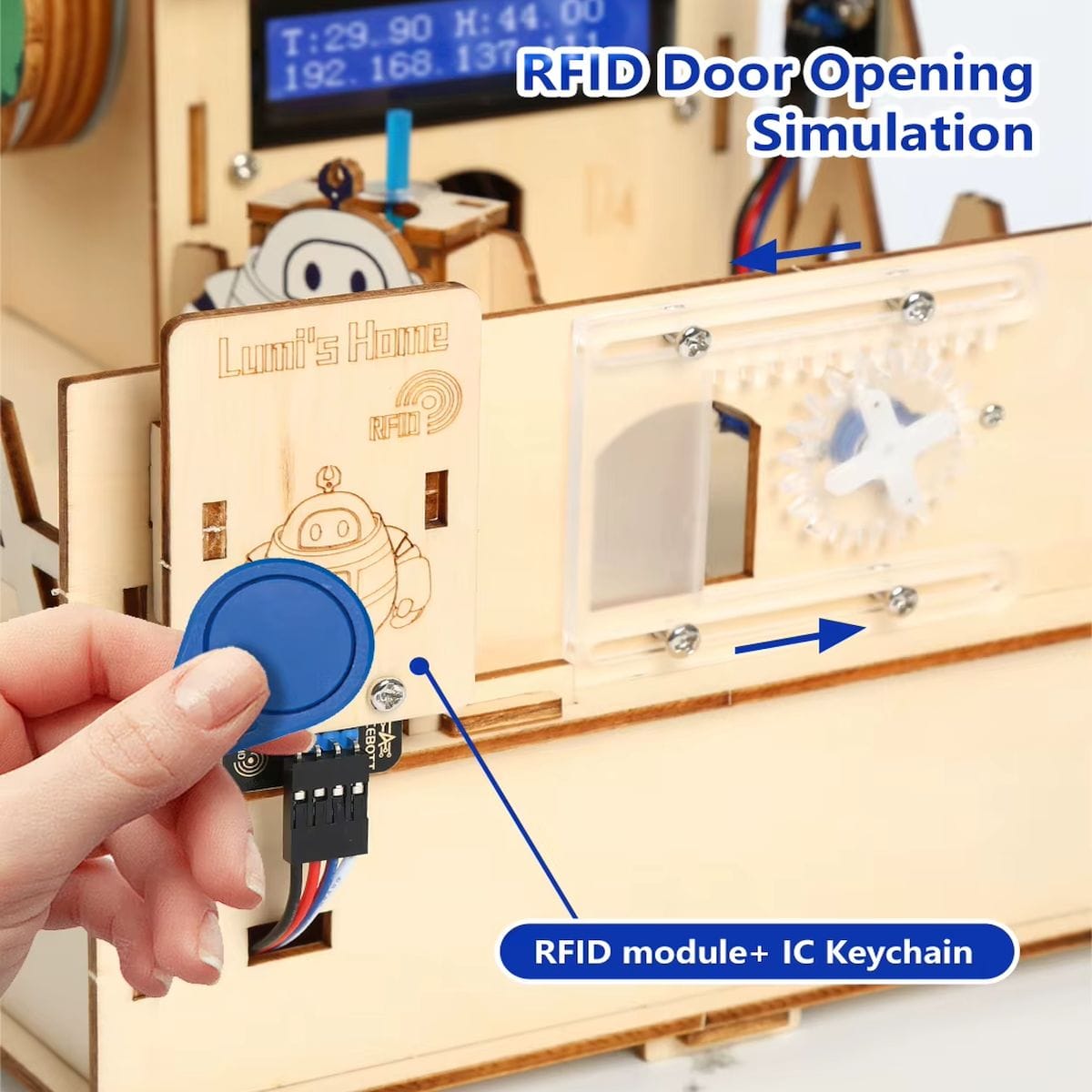

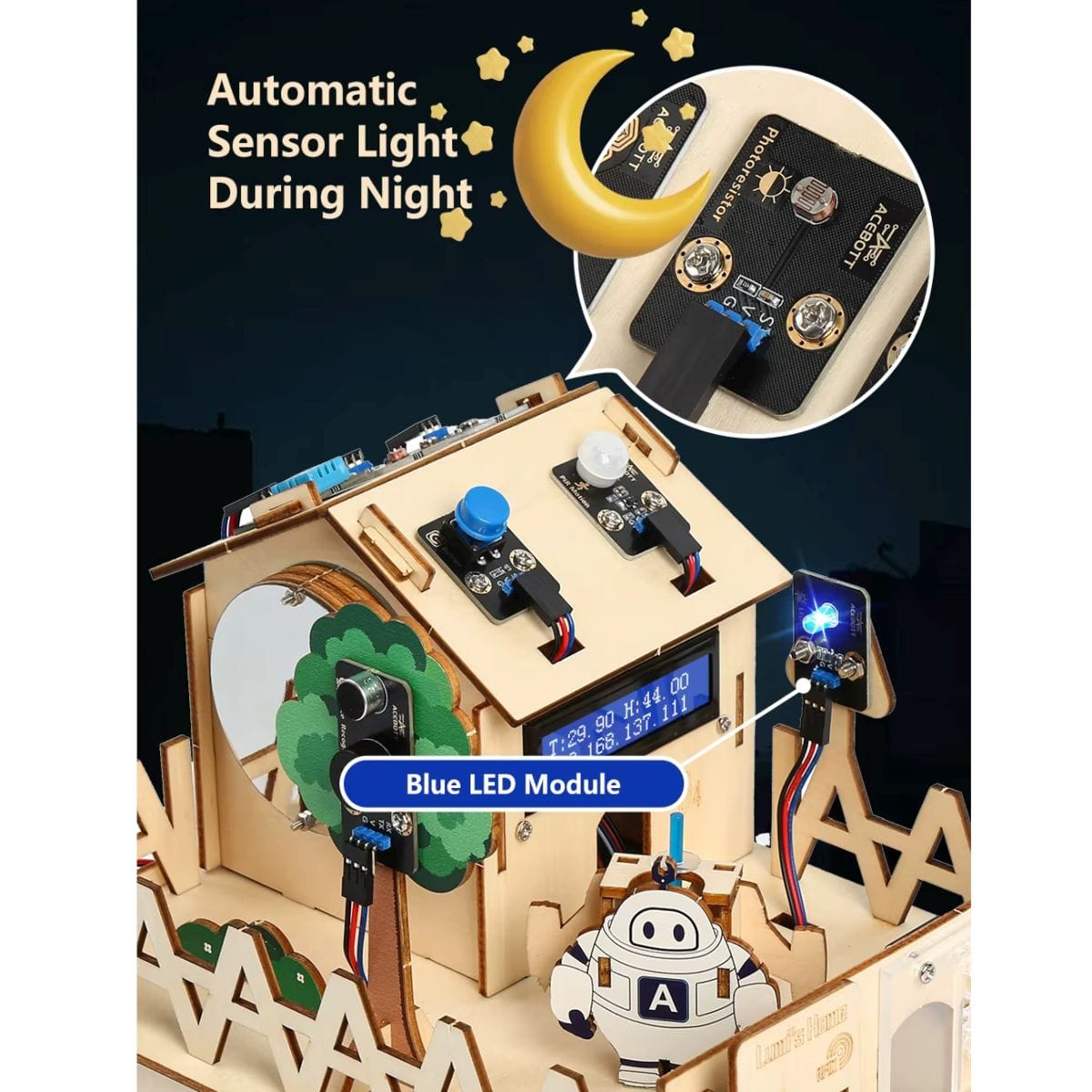

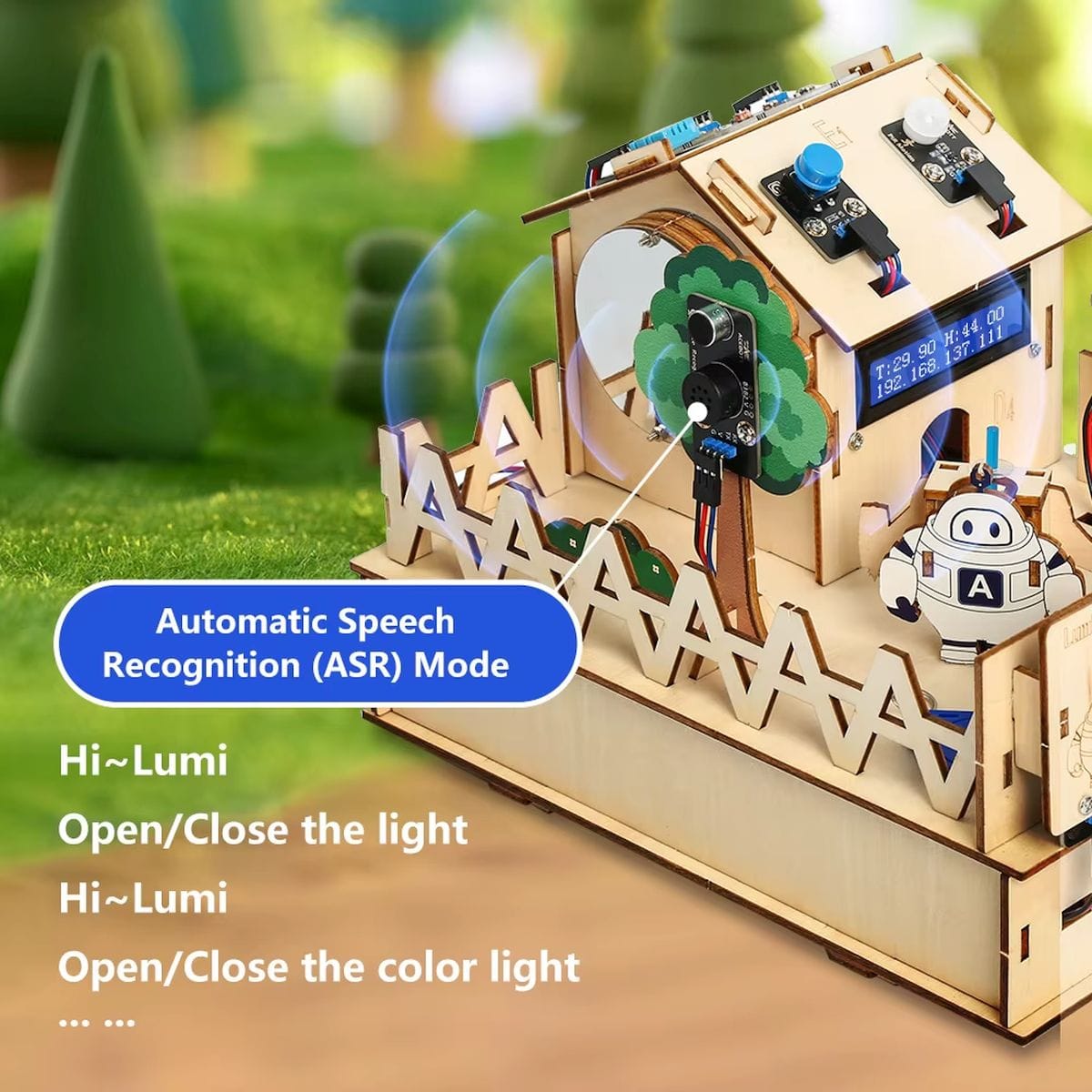

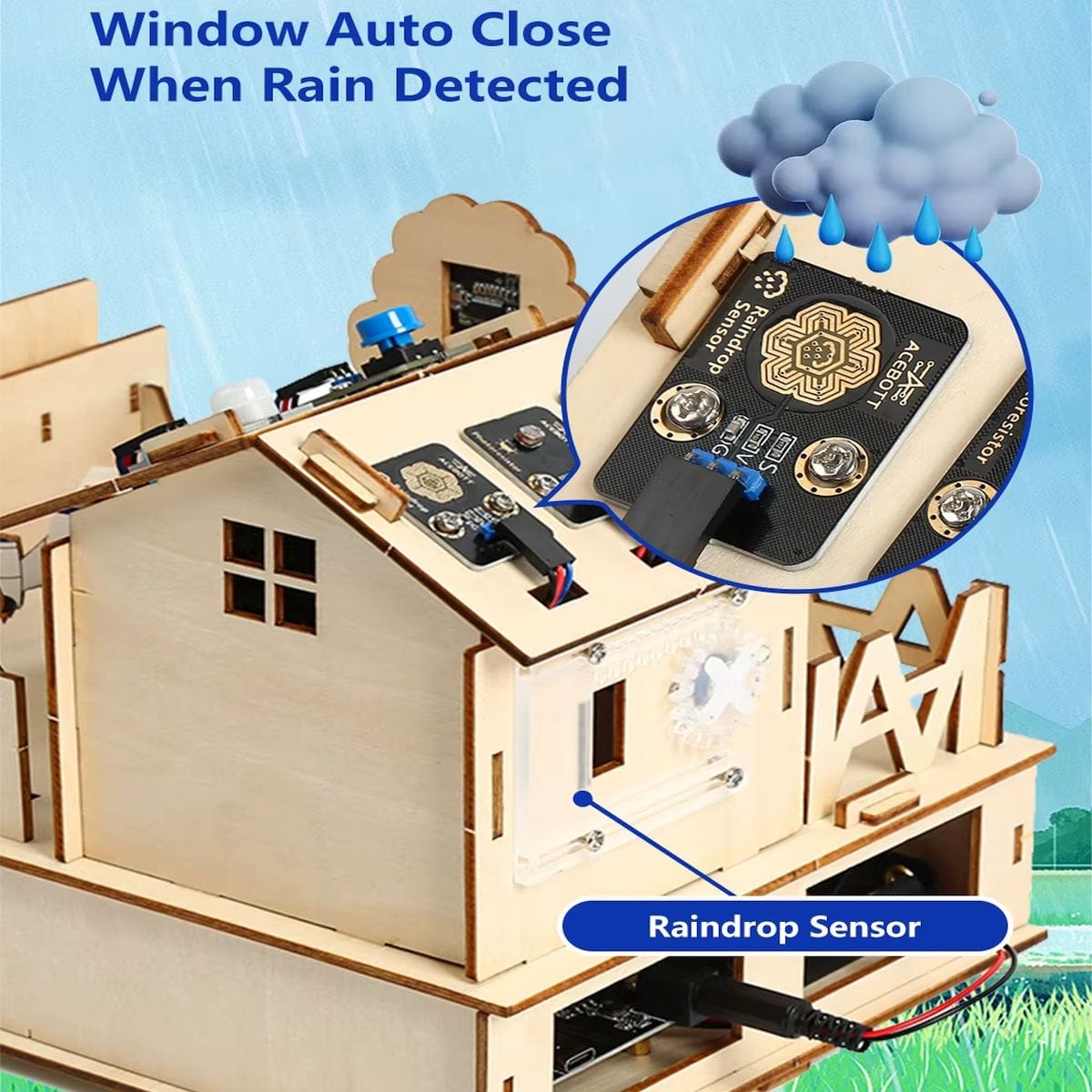

Az okosotthon-modellben a szenzorok bemenetet adnak az ESP32-nek, a program pedig döntést hoz. Esőérzékelésnél ablakzárási folyamat indítható, RFID használatakor ajtóhozzáférés modellezhető, fényérzékelésnél LED vagy RGB világítás kapcsolható, hangfelismeréssel pedig vezérlési parancsok próbálhatók ki.

Milyen helyzetekben érdemes használni?

Az Smart Home Starter Kit (ESP32) jó választás ESP32 alapú okosotthon-foglalkozások bevezetéséhez:

• iskolai STEM órán, ahol a tanulóknak szenzoros vezérlést kell kézzel összerakott modellen megérteniük.

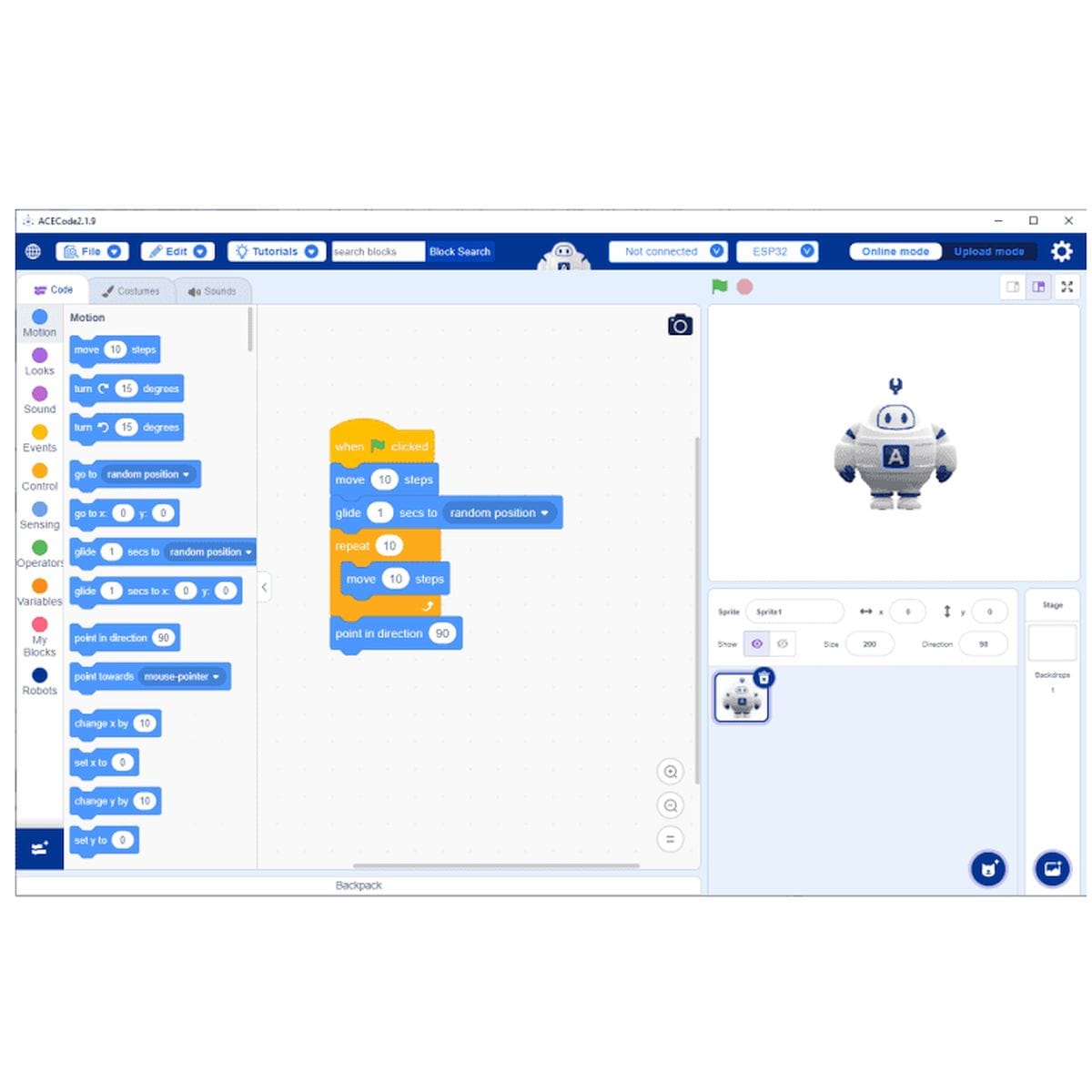

• szakkörön, ahol az Arduino IDE és az ACECode közti átmenet is tanítható.
• RFID beléptetés, fényvezérlés, esőérzékelés és kijelzős állapotmegjelenítés bemutatására.
• otthoni tanulókészletként, amikor a cél nem különálló modulok próbálgatása, hanem egy látványosabb okosotthon-projekt felépítése.
• tanári demonstrációhoz, mert a szenzor-bemenet, a programdöntés és a fizikai kimenet egy rendszerben látszik.
• ESP32 alapú appvezérlés bemutatására, ha a foglalkozás témája a helyi hálózatos vagy mobilos vezérlési gondolkodás.

Mire kell figyelni beüzemeléskor?

Vásárlás előtti döntési pontok

• A vezérlő ESP32 alapú, ezért az Smart Home Starter Kit (ESP32) akkor illik a projekthez, ha a tananyag vagy foglalkozás ESP32-re épül.
• Az Arduino IDE és ACECode támogatás biztos döntési pont. Python mintakód-támogatás nem része jelenleg a készletnek – de a rendszer alkalmas rá.
• A készlet oktatási okosotthon-modellhez való, nem kész, falba építhető lakásautomatizálási vezérlő.
• A csatlakoztatás Easy-Plug rendszerű, ezért hagyományos próbapaneles, szabadon huzalozott modulgyűjtemény helyett rendezettebb oktatási felépítést ad.
• A készletben 6×AA elemtartó van, de az AA elemek nem a csomag része.

Fontos korlátok, amikkel számolni kell

Ne ezt válaszd, ha :

• kész, tanúsított, villamos hálózatra kötött okosotthon-vezérlőt keresel.
• ipari PLC-hez, DIN35 sínre vagy 24 V-os automatizálási környezetbe kell illesztett vezérlő.
• pontos szenzormérési tartományokkal dokumentált mérőrendszer kell.
• a projekt középpontjában nem ESP32, hanem Raspberry Pi vagy micro:bit áll.
• minden elemet szabadon, próbapanelen szeretnél huzalozni, mert az Smart Home Starter Kit (ESP32) Easy-Plug csatlakozásra épül.
• a fő cél csak egyetlen szenzor vagy egyetlen relé kipróbálása, mert a készlet értelme az összerakott okosotthon-modellben van.

Egy apró tipp a gyakorlatból

Az Smart Home Starter Kit (ESP32) akkor tanítható a legjobban, ha nem az összes modult rakod fel egyszerre. Először egyetlen bemenet-kimenet párral indulj – például fényérzékelő és LED -, utána jöhet az RFID, az esőérzékelő, majd az appvezérlés. Így a tanuló nem a készlet méretétől akad el, hanem lépésenként érti meg, hogy a szenzoradatból hogyan lesz vezérlési döntés.

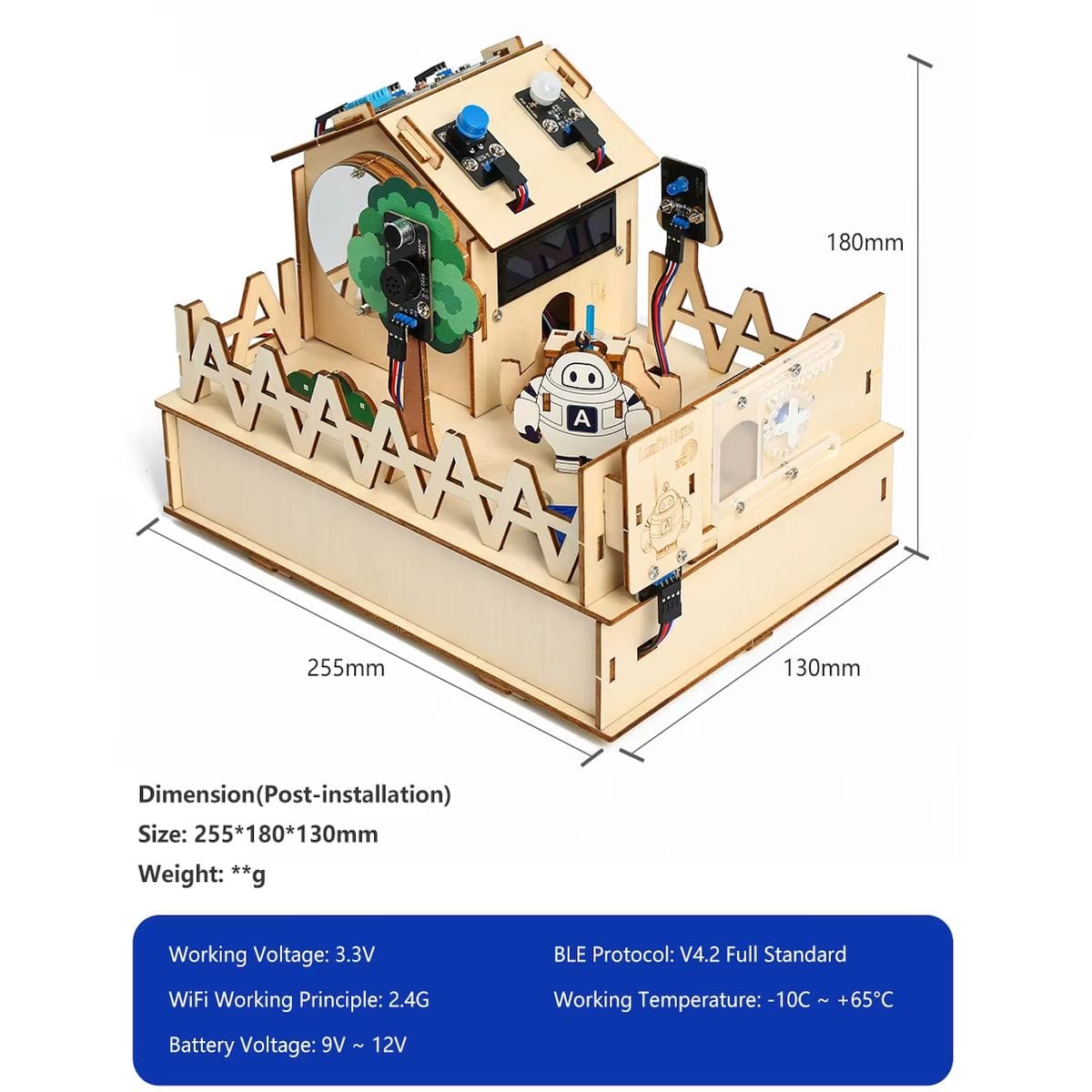

Műszaki jellemzők

Dokumentáció

• Összeállításái gyártói videoanyag
• QE001 IOT Smart Home Starter Kit for ESP32 Easy-Plug dokumentáció – ACEBOTT
• QE001 dokumentációs tüköroldal – ACEBOTT GitHub Pages
• ACECode és fejlesztői szoftverek – ACEBOTT

Csomag

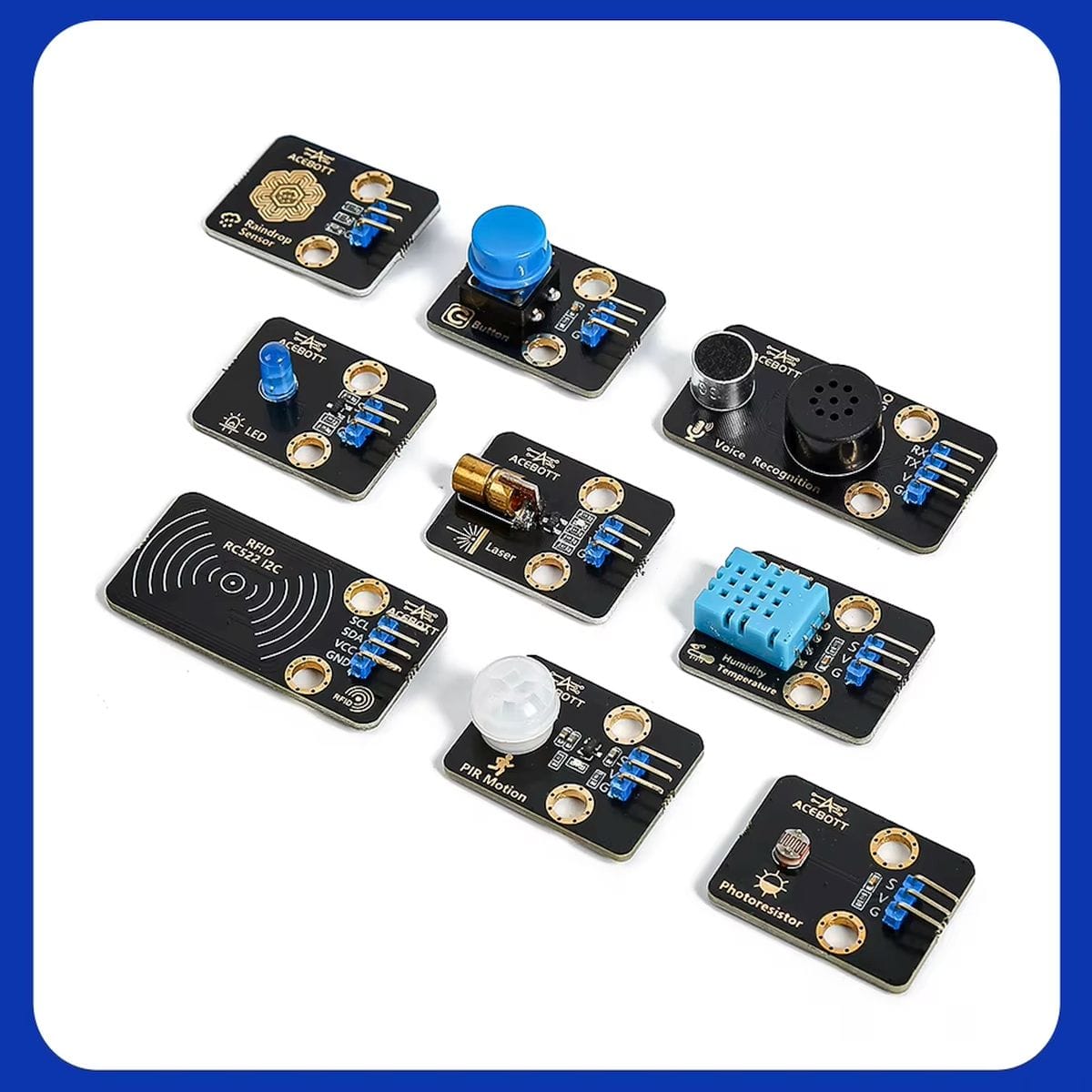

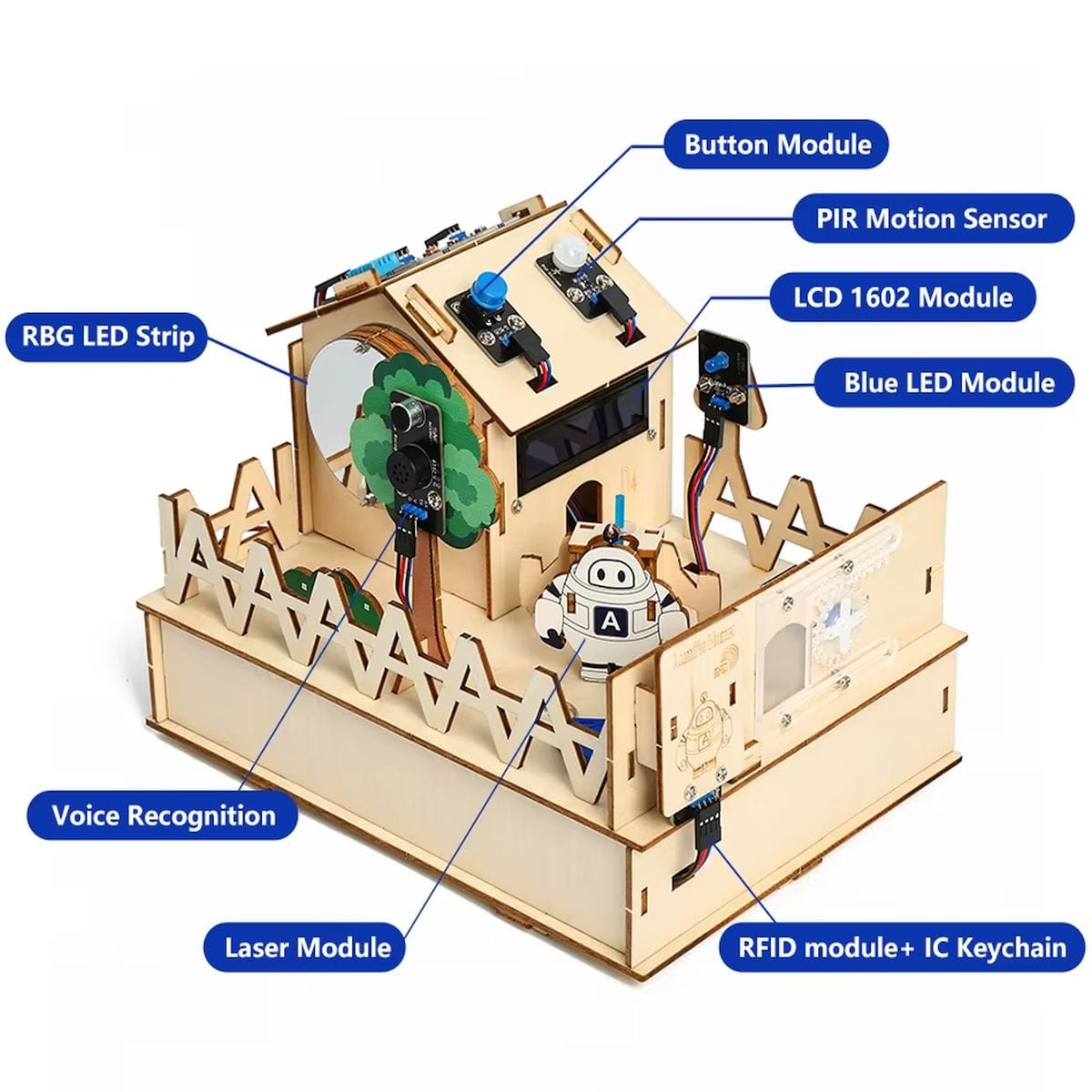

• ESP32 Max V1.0 Controller Board – 1 db
• ESP32-Shield Board V1.0 – 1 db
• Blue LED Module – 1 db
• Raindrop Sensor – 1 db

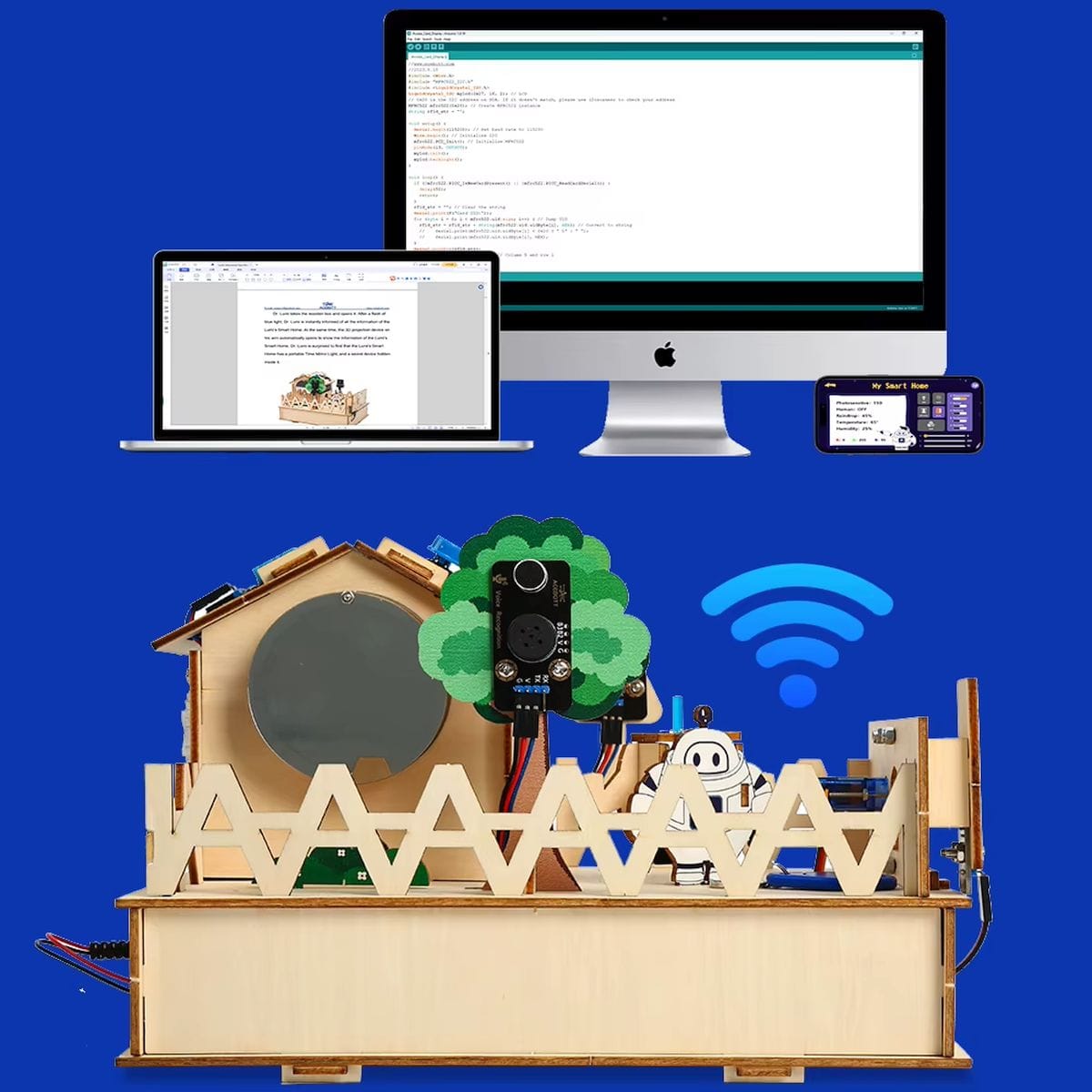

• Speech Recognition Module V2.0 – 1 db
• Laser Module – 1 db
• DHT11 Sensor – 1 db
• PIR Sensor – 1 db
• RFID Module + IC Keychain – 1 db
• Button Module – 1 db
• Light Sensor – 1 db
• LCD 1602 Module – 1 db
• 6×AA Battery Holder – 1 db

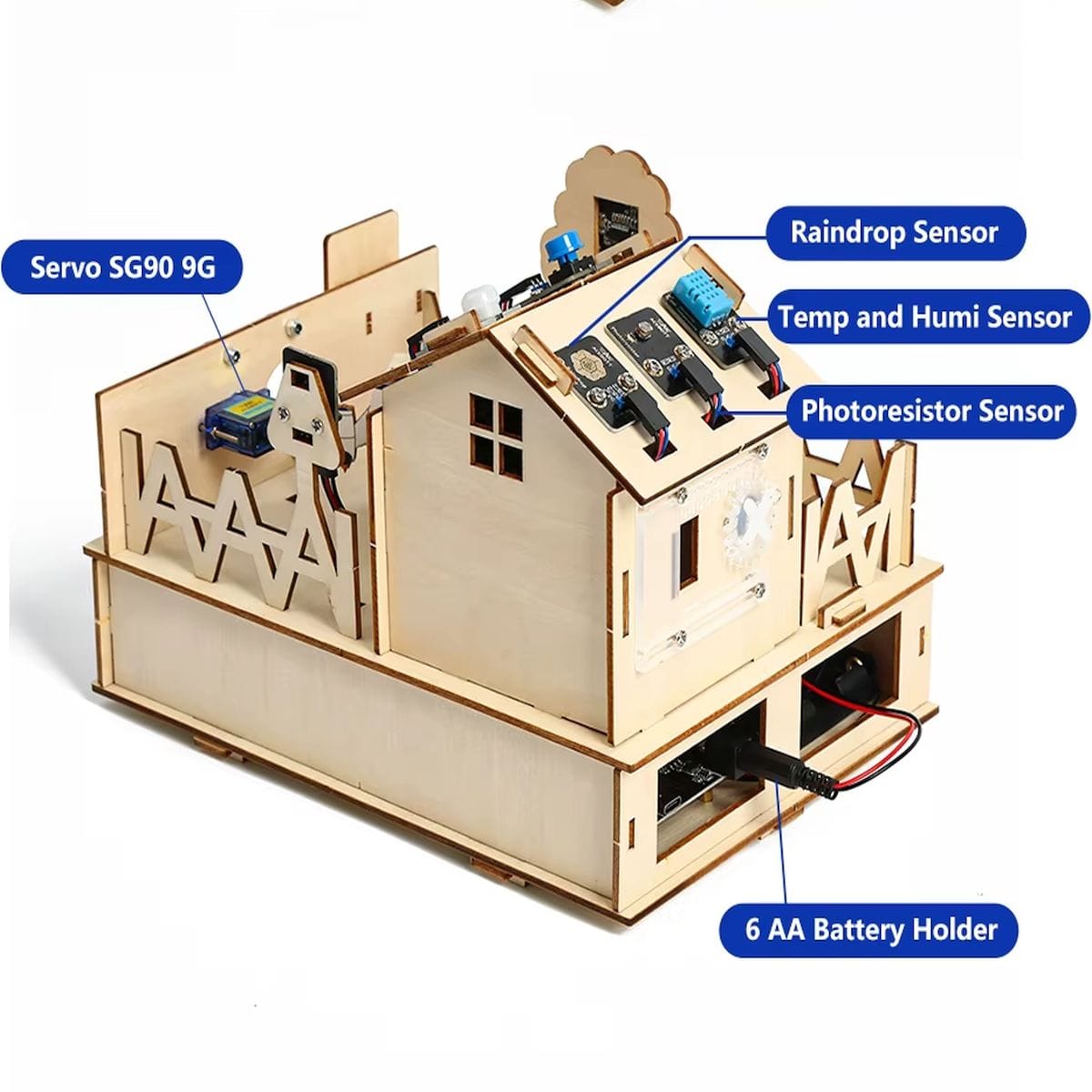

• Servo SG90 9G – 2 db

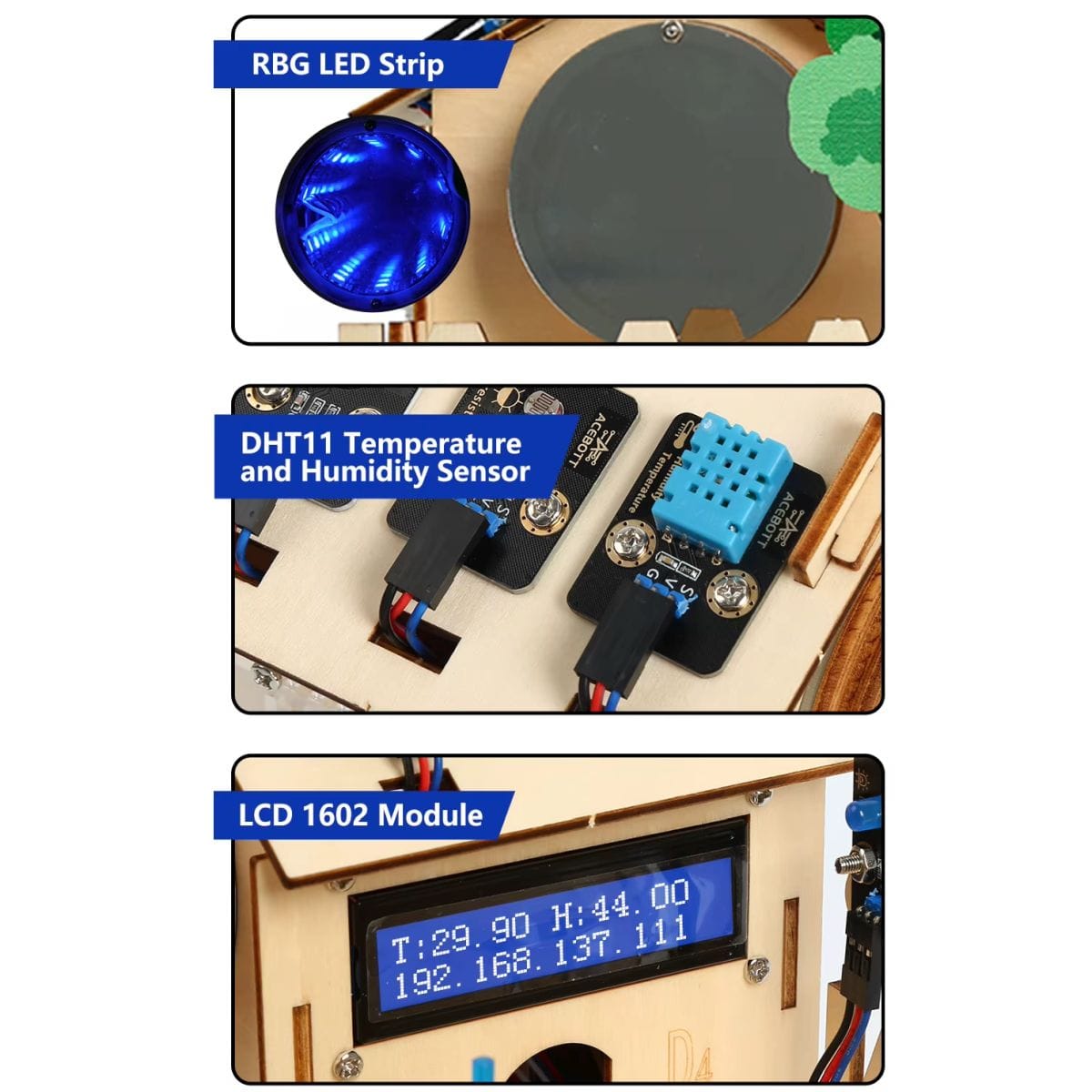

• RGB LED Strip – 1 db
• USB Cable 1M – 1 db
• 3P Cable – 9 db
• 4P Cable – 4 db
• Screwdriver – 1 db
• Cross Wrench – 1 db
• M3×10MM Round Head Screws – 33 db
• M2×22MM Round Head Screws – 7 db
• M3×8MM Flat Head Screws – 9 db
• M3×14MM Dual-pass Copper Pillar – 4 db
• M2 Nickel-Plated Nuts – 7 db
• M3 Nickel-Plated Nuts – 31 db
• M3 Nickel-Plated Lock Nuts – 9 db
• M1.4×5 Large Round Flat Head Tapping Screws – 5 db
• Gear Acrylic Plate – 2 db
• Acrylic Board for Servo – 2 db
• Mirror Kit – 1 db
• Cylinder – 1 db
• Plate – 1 db
• Wooden Board – 1 készlet
