Leírás
A HC-35 4×5 mátrix billentyűzet 20 gombbal és 8 LED-del egy mikrokontrolleres kezelőpanel 16 gombos mátrixrésszel, 4 külön gombbal és 8 LED visszajelzővel. Arduino, AVR, PIC, STM32 vagy ESP32 projektekhez használható, ha több nyomógombot és néhány állapotjelző LED-et szeretnél egy panelen elhelyezni.

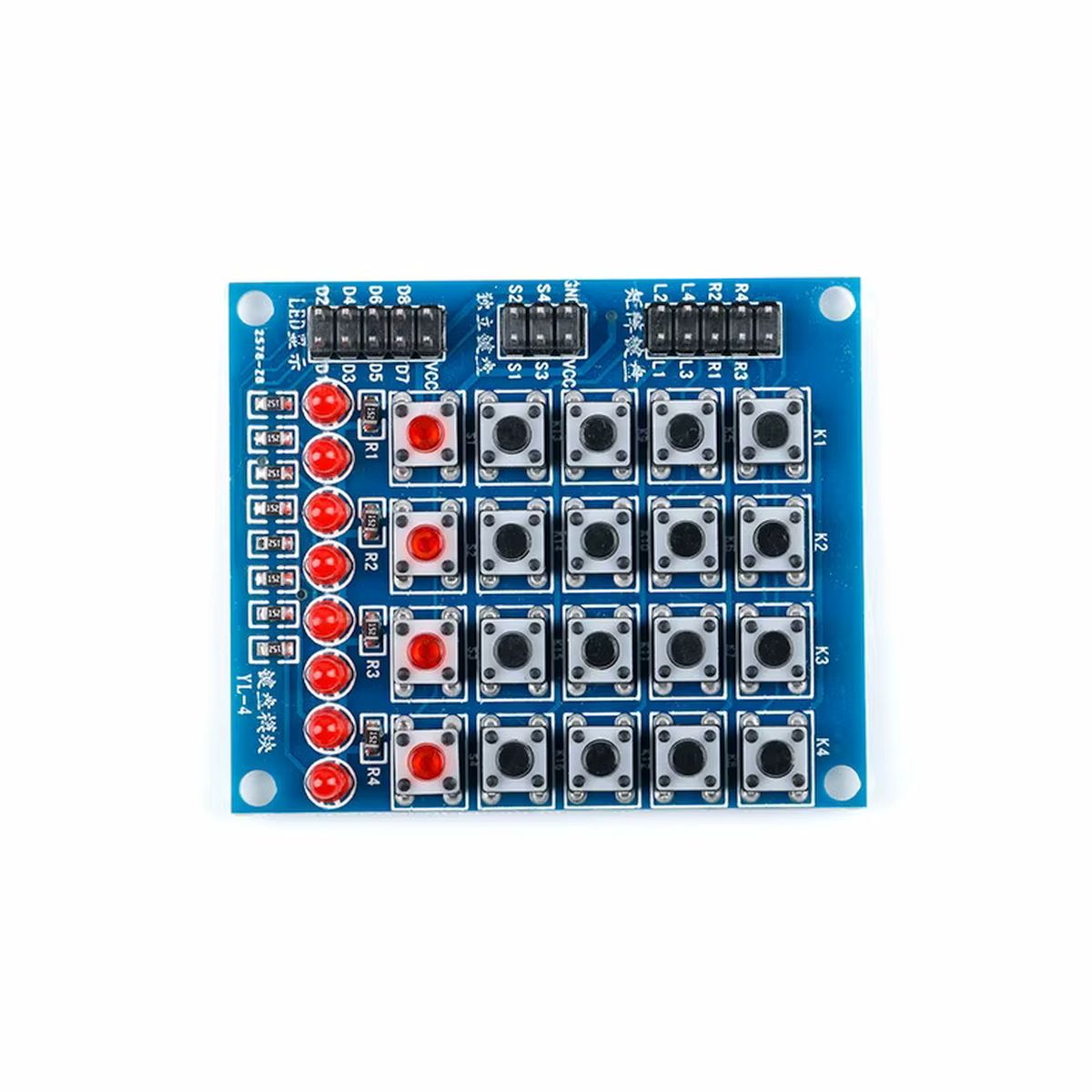

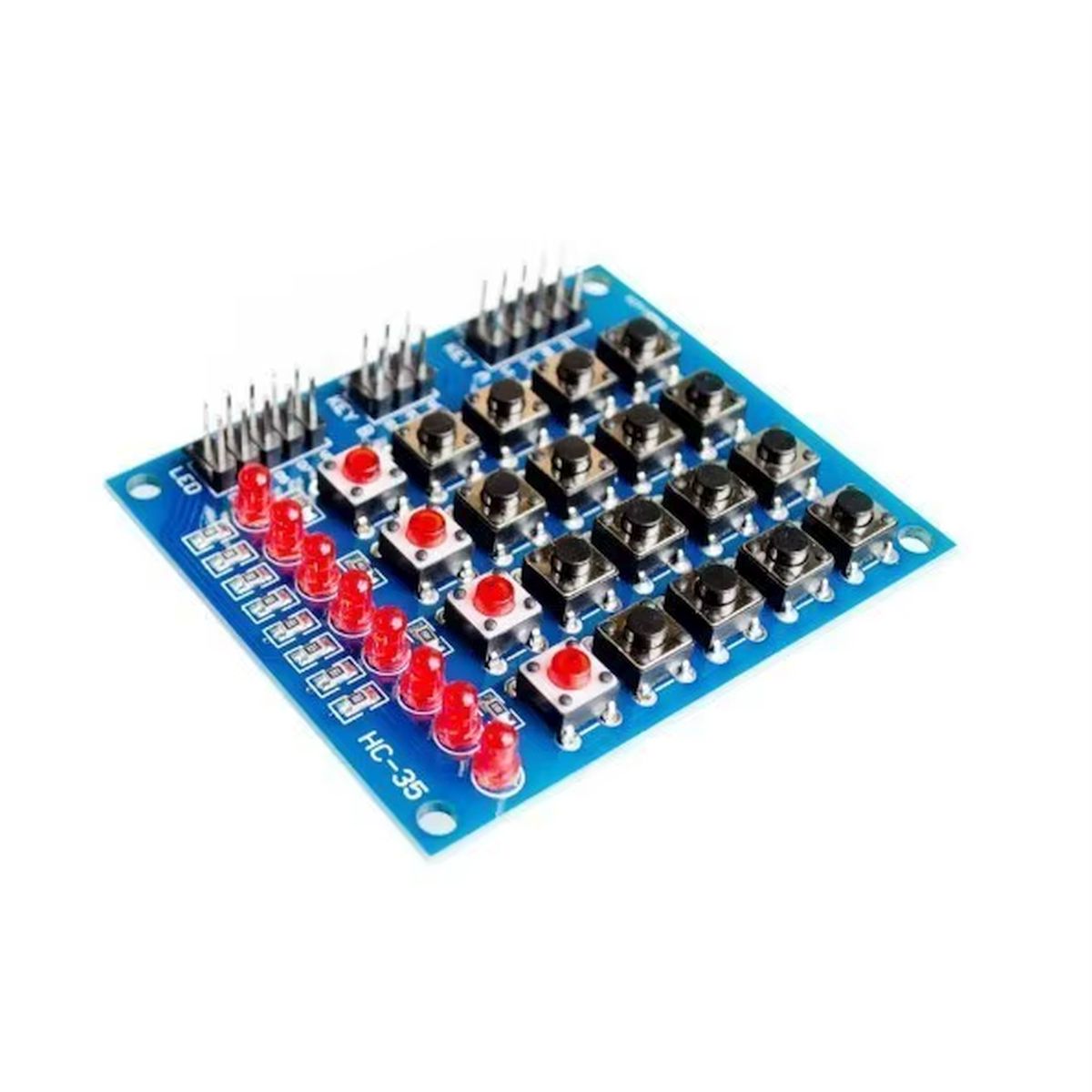

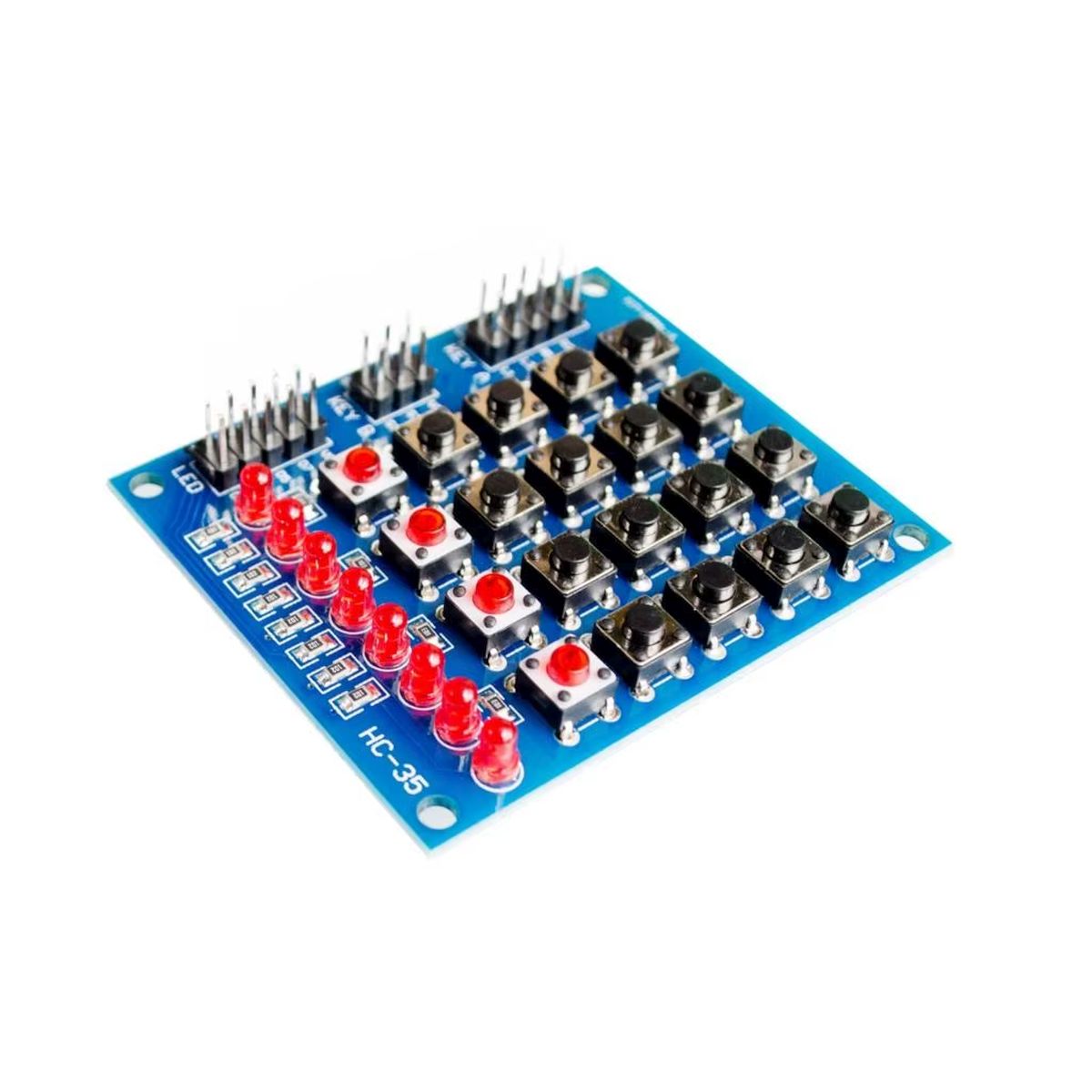

Az HC‑35 típusú billentyűzetpanel egy kompakt PCB‑re szerelt 16 gombos 4×4 mátrix mechanikus kapcsolókkal, továbbá négy különálló “piros” gombbal és nyolc LED-del. A két eltérő gombcsoport egyszerre használható: a mátrixon keresztül 16 karakteres bevitelre nyújt lehetőséget, míg a plusz négy gomb (1×4) különálló funkciókat lát el – például navigációhoz vagy speciális műveletekhez. A panel alkalmas Arduino, Raspberry Pi és más mikrokontrolleres rendszerekhez.

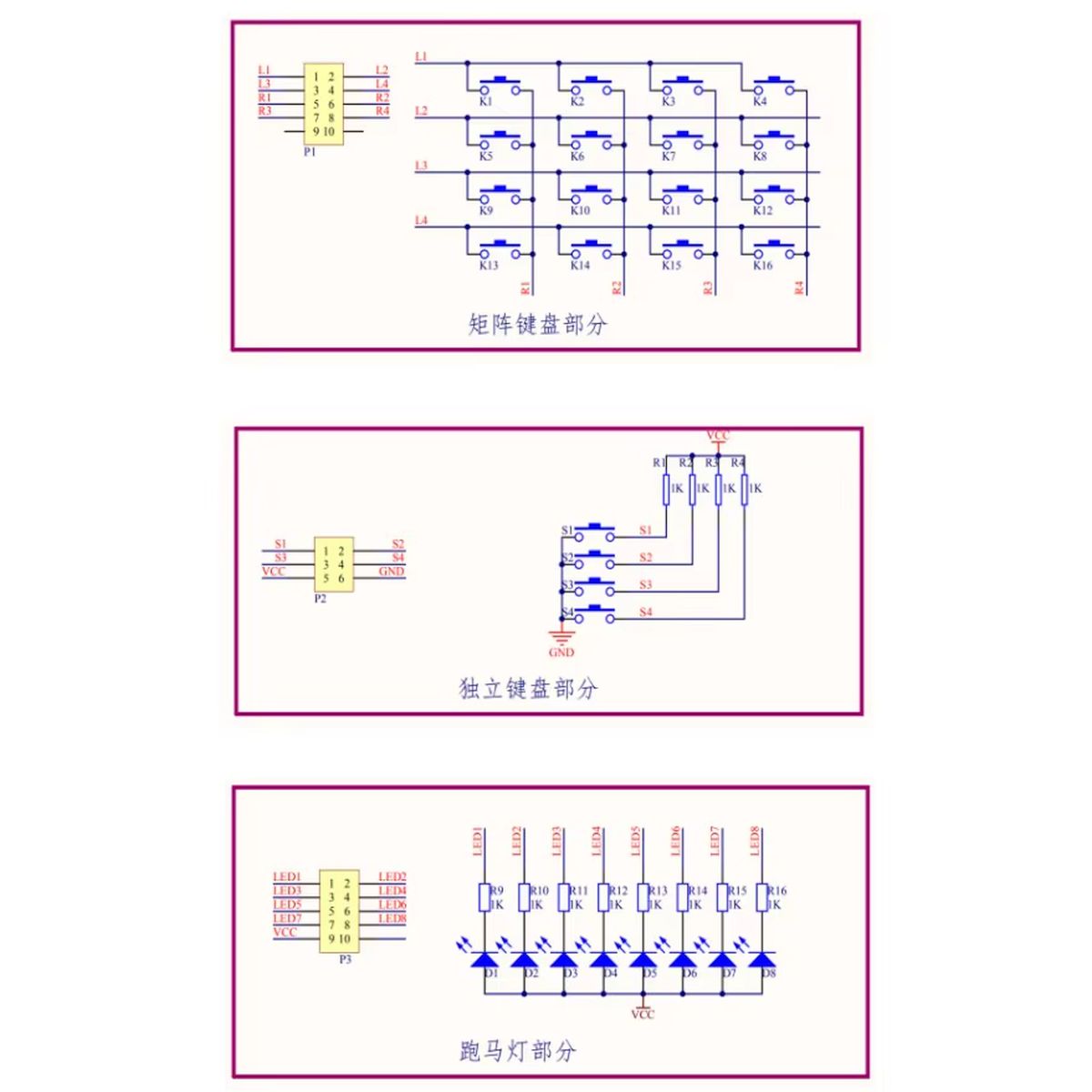

A mátrix működési elve: a mikrokontroller sor/oszlop logikával vizsgálja a gombállapotot, oszloponként magas szintet adva, közben beolvassa a sorokat, így beazonosítható a lenyomott gomb helye .

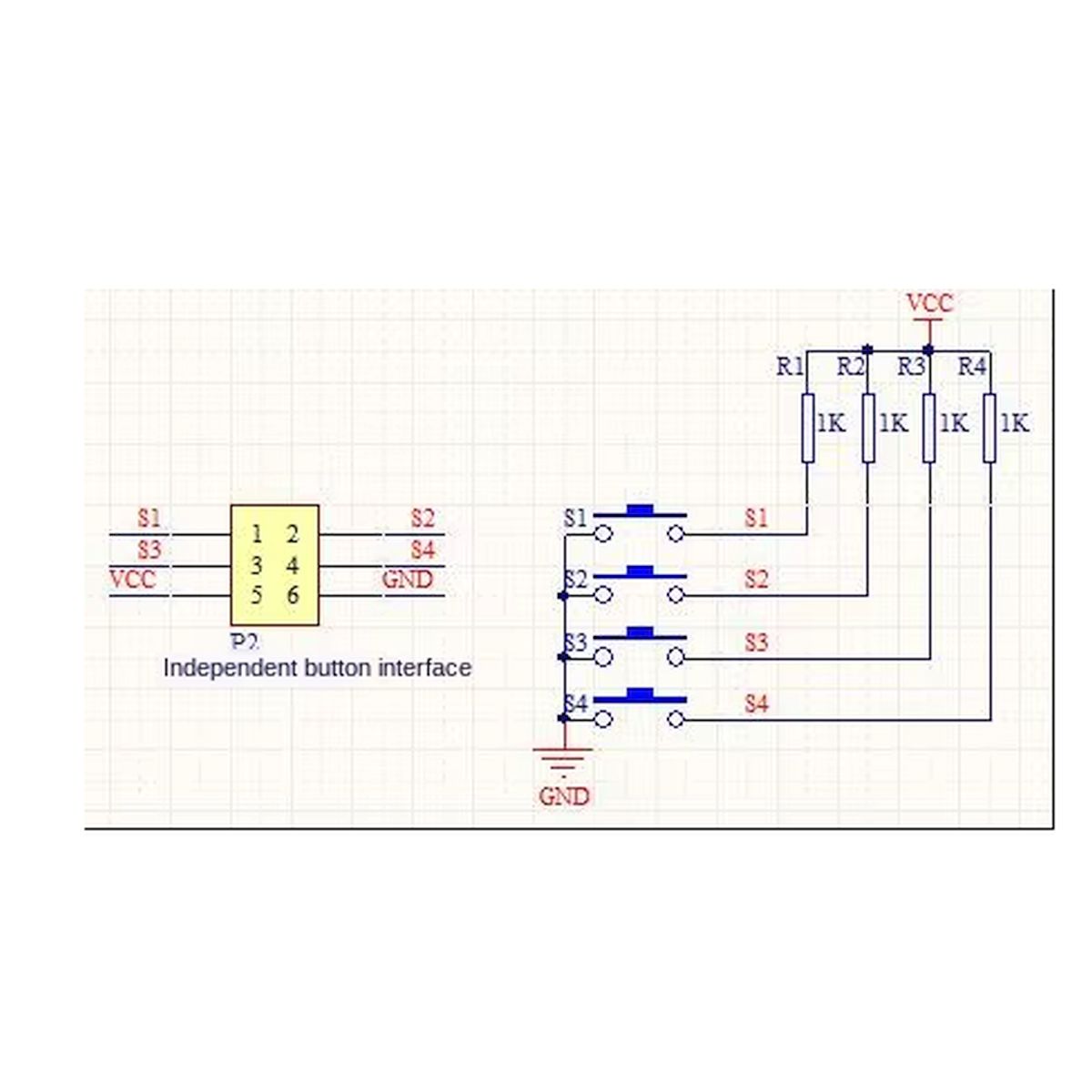

A különálló 1×4 gombok (a “piros” gombok) egyszerűbb logikával működnek, beépített ellenállás nélkül-ezért szükség lehet belső felhúzóellenállás beállítására a megfelelő működés érdekében .

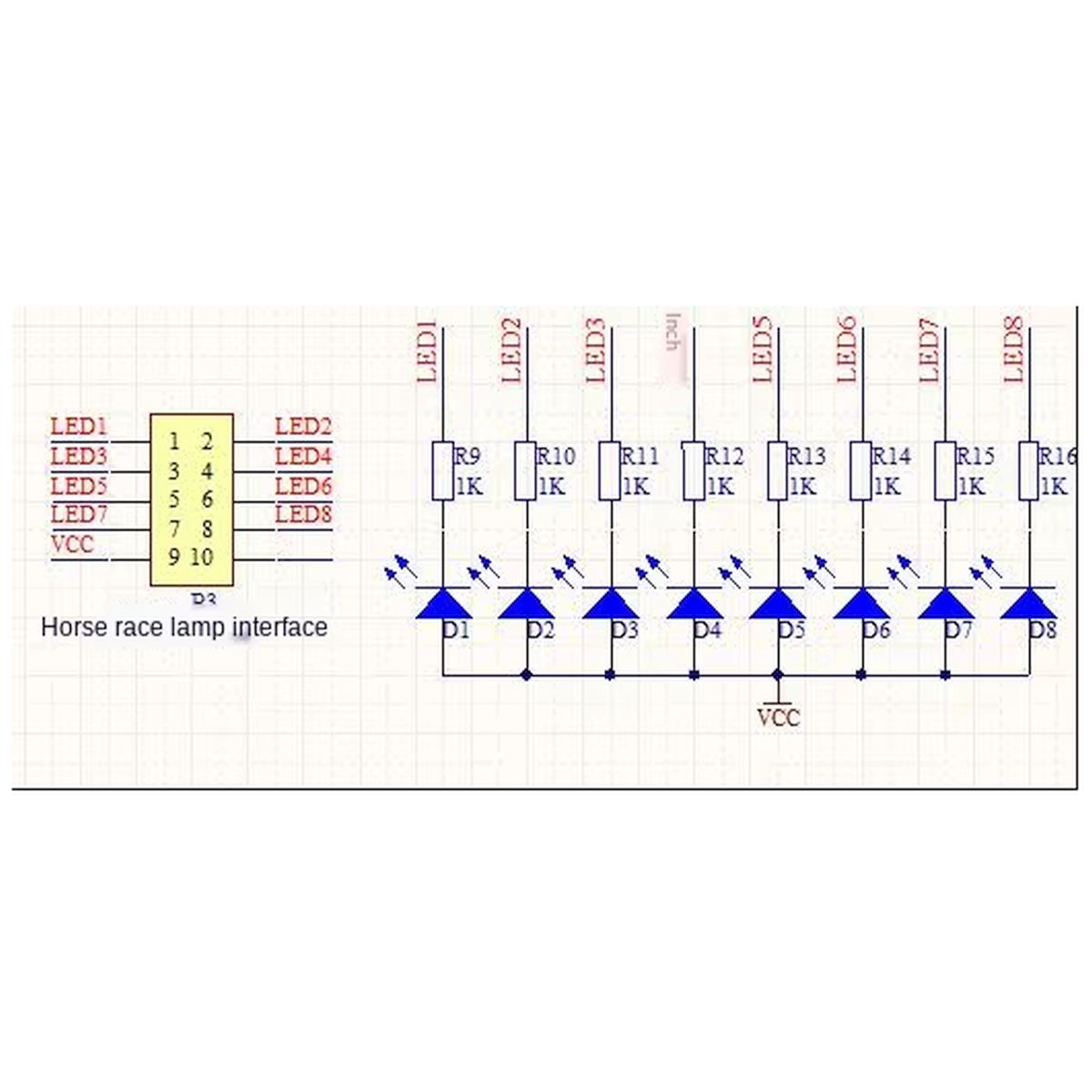

A nyolc LED visszajelző funkciója vizuálisan erősíti a felhasználói interakciót, például panelen belüli állapotokat, jelszószámítást vagy menüválasztást jelez. A LED-ek önállóan vannak közös + kivezetéssel – így például egy SHIFT-regiszteren keresztül vezérelhetők (pl. 74HC595).
Kezelőpanel több gombhoz és visszajelzéshez
Egy mikrokontrolleres projektnél hamar elfogynak a bemenetek, ha minden gombot külön lábra kötsz. A HC-35 4×5 mátrix billentyűzet 20 gombbal és 8 LED-del ezt a problémát kezeli: a 16 fő gomb sor-oszlop mátrixban olvasható, a 4 piros gomb pedig külön funkciógombként használható.
A panel akkor hasznos, ha nem csak egy-két nyomógomb kell, hanem menü, PIN-kód, beállítópanel vagy egyszerű kezelőfelület. A 8 LED jelző a program állapotát, kiválasztott módot, hibát vagy visszajelzést mutathat.
A HC-35 4×5 mátrix billentyűzet 20 gombbal és 8 LED-del egy nyomógombos mikrokontrolleres kezelőpanel, amely 16 mátrixos gombot, 4 külön gombot és 8 LED visszajelzőt ad egy kis NYÁK-on.
Működés és beépítés
A HC-35 4×5 mátrix billentyűzet 20 gombbal és 8 LED-del nem úgy viselkedik, mint 20 darab különálló kapcsoló. A fő billentyűrész 4×4 mátrix, ezért a mikrokontrollernek a sorokat és oszlopokat szkennelnie kell. Arduino alatt ehhez használható a Keypad könyvtár, de a konkrét pinoutot a panel feliratai alapján kell beállítani.
A 4 piros gomb külön rész lehet, a LED-eket pedig külön vezérlővonalakon kell kezelni. Emiatt beépítés előtt érdemes először csak a mátrixgombokat kipróbálni, utána külön a piros gombokat, végül a LED-eket.
Felhasználási példák
- PIN-kódos beléptető vagy próbazár kezelőpanelje.
- Arduino menürendszer gombos navigációval.
- Mérőműszer vagy tesztpad kézi vezérlőfelülete.
- Robot vagy oktatási modell funkcióválasztó panelje.
- Játékvezérlő, kvízgomb vagy reakcióidő-mérő bemenete.
- Egyszerű riasztó élesítő és hatástalanító billentyűzete.
- LED-es állapotjelzővel kiegészített laborprototípus kezelője.
Kompatibilitás és beüzemelés
A HC-35 4×5 mátrix billentyűzet 20 gombbal és 8 LED-del 3.3 V és 5 V logikai környezetben is használható lehet, de a panelváltozatot és a bekötést mindig ellenőrizni kell. Arduino UNO és Nano esetén a 5 V logika természetes közeg, ESP32 vagy STM32 esetén a 3.3 V logikai szint miatt a LED-meghajtást és a felhúzásokat külön is át kell nézni.
| Mire figyelj? | Mit okoz? |
|---|---|
| A 16 gombot mátrixként olvasod? | Külön bemenetként kötve nem kapsz megbízható billentyűleolvasást. |
| Ellenőrizted a sor és oszlop lábak sorrendjét? | Felcserélt pinout esetén más karakter jelenik meg, mint amit megnyomtál. |
| Külön kezeled a 4 piros gombot? | A funkciógombok nem biztos, hogy ugyanúgy viselkednek, mint a 4×4 mátrixgombok. |
| A LED-ekhez van megfelelő meghajtásod? | A LED-ek nem fognak világítani, vagy fordított logikával működhetnek. |
| Van elég GPIO lábad? | A teljes panel minden funkciója több mikrokontrollerlábat igényelhet. |
| Használsz szoftveres pergésmentesítést? | Egy gombnyomás több lenyomásként jelenhet meg. |
Döntés előtt ellenőrizd
- Van-e elég szabad GPIO láb a mátrixgombokhoz, a külön gombokhoz és a LED-ekhez.
- Szükséged van-e ténylegesen 20 gombra, vagy elég egy 3×4 vagy 4×4 egyszerű billentyűzet.
- A vezérlőd 3.3 V-os vagy 5 V-os logikával dolgozik-e.
- A projektedben kell-e egyszerre több gomb lenyomását kezelni.
- Van-e helyed a panelnek és a csatlakozók vezetésének.
- Kell-e dokumentált pinout, vagy belefér a műhelyben kimért bekötés.
Használati korlátok és mikor ne ezt válaszd
- Ne ezt válaszd, ha csak 1-4 gombra van szükséged, mert a panel bekötése és programozása feleslegesen nagy lesz.
- Ne ezt válaszd, ha kevés GPIO lábad maradt, és nem akarsz multiplexert vagy portbővítőt használni.
- Ne ezt válaszd, ha kész, dokumentált I2C kezelőpanelt keresel.
- Ne ezt válaszd, ha ipari előlapba, hosszú kábelezéssel, zajos környezetbe kell kezelőfelület.
- Ne ezt válaszd, ha pontos gyártói adatlap és garantált pinout nélkül nem építhető be a projektedbe.
Műhelymegfigyelés
Ennél a panelnél a legtöbb hibát az okozza, hogy a felhasználó egyetlen egyszerű billentyűzetként kezeli. Érdemes három részre bontva gondolkodni: 4×4 mátrixgombok, 4 külön gomb, 8 LED. Így a hibakeresés is sokkal tisztább: először a gombmátrixot olvasd be, utána jöhetnek a piros gombok, és csak a végén a LED-visszajelzés.
Műszaki jellemzők
| Típus: | HC-35 |
| Funkció: | mikrokontrolleres mátrix billentyűzet LED visszajelzőkkel |
| Gombok száma: | 20 db |
| Fő billentyűrész: | 4×4 mátrix, 16 gomb |
| Külön gombok: | 4 db |
| LED-ek: | 8 db piros LED |
| Tápfeszültség: | 3.3 V / 5 V, forrástól függően 3.2-5 V |
| Logikai szint: | 3.3 V és 5 V környezetben használható, bekötésellenőrzéssel |
| Kommunikáció: | közvetlen GPIO, sor-oszlop szkennelés |
| Ajánlott vezérlők: | Arduino, AVR, PIC, STM32, ESP32 |
| Csatlakozás: | 2.54 mm-es tüskesorhoz illeszthető |
| Méret: | kb. 61 × 51 × 12 mm |
Dokumentáció
- Arduino Keypad könyvtár GitHub
- HC-35 4×4 billentyűzet gyakorlati beolvasása ν42
- HC-35 LED-ek gyakorlati vezérlése ν42
Csomag

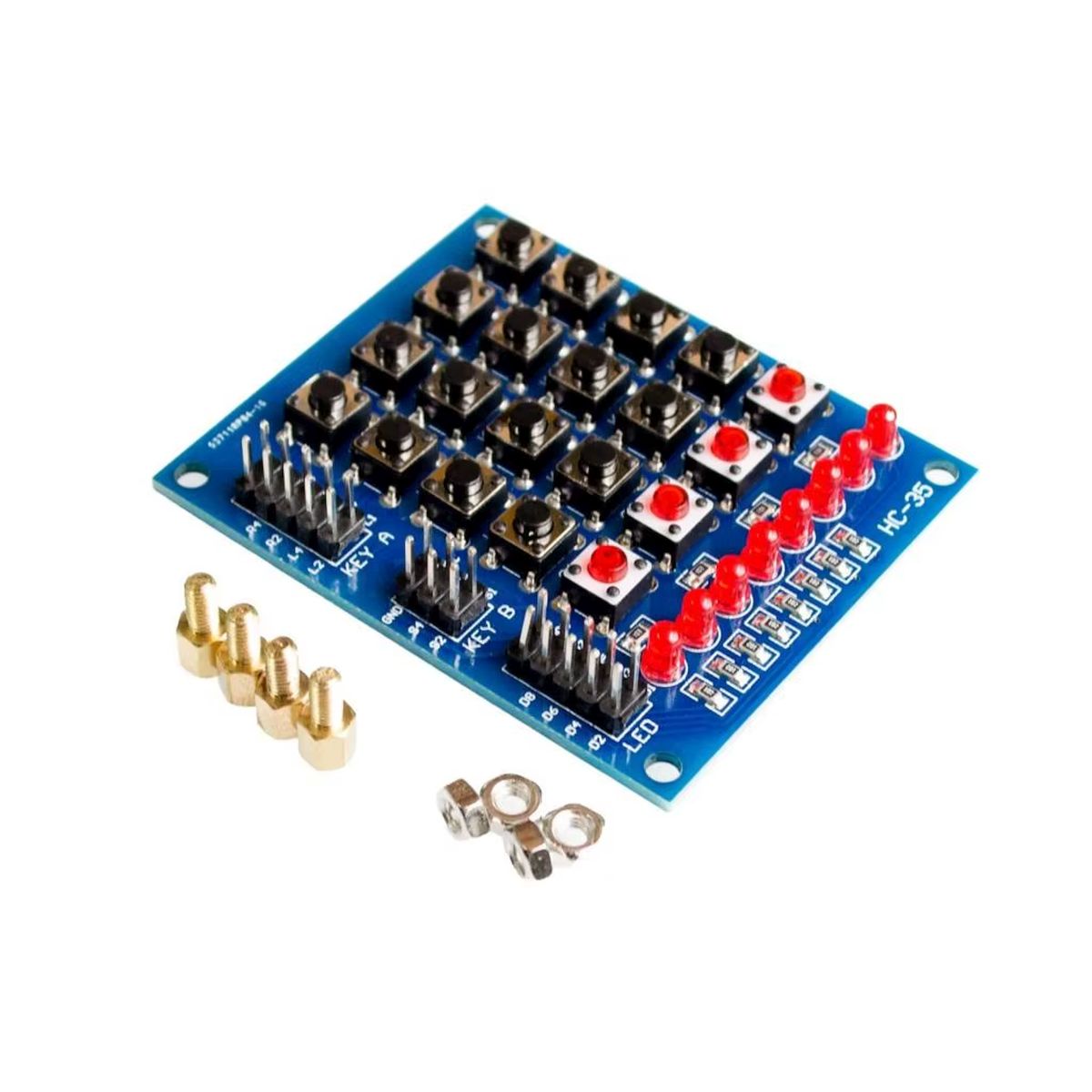

- 1 db HC-35 4×5 mátrix billentyűzet 20 gombbal és 8 LED-del
- Távtartó és csavarok
