K-típusú szerelt hőmérő (0…600C; 0.5m)

Name: K-típusú szerelt hőmérő (0…600C; 0.5m)
Brand: TavIR
SKU: T47821
Price: 690 HUF
Availability: InStock

690Ft (543Ft+ÁFA)

13 készleten

Cikkszám: T47821 Kategória: Hőmérséklet Márka: TavIR

Cikkszám: T47821

Leírás

A hőmérsékletet nem elég “nagyjából” tudni. Főleg akkor nem, amikor egy fűtőtest, szerszámtest, extruder, kemence vagy szabályzott gép működése múlik rajta.

Pont erre való ez a K típusú, menetes hőelem szonda: stabilan rögzíthető mérési pontot ad olyan rendszerekhez, ahol a hőmérsékletet nem kézzel kell találgatni, hanem műszerrel, szabályzóval vagy mikrokontrollerrel érdemes figyelni.

Az M6 menetes kivitel akkor jön jól, amikor a szondát nem elég odatenni a mérendő felület közelébe, hanem csavarral kell a helyére rögzíteni. Így ismételhetőbb, biztosabb mechanikai kapcsolat alakítható ki a mérési pontnál.

Fontos: ez a szonda önmagában nem kijelző és nem vezérlő. Termoelem bemenetű műszerrel, PID hőfokszabályzóval, PLC/DAQ modullal vagy mikrokontrolleres termoelem-illesztővel együtt használható.

Hol használható?

Mert a hőmérsékletmérésnél sokszor nem az a kérdés, hogy “van-e szenzorod”, hanem az, hogy a szenzor tényleg ott mér-e, ahol kell.

K típusú hőelem szonda, általánosan használt termoelem bemenetekhez.
M6 menetes rögzítés, beépíthető mérési pontokhoz.
0,5 m kábelhossz, kompakt gépészeti és műszeres bekötésekhez.
Használható PID szabályzókhoz, ipari mérőmodulokhoz és mikrokontrolleres rendszerekhez is megfelelő illesztéssel.
Olyan helyzetekben praktikus, ahol fűtött fémtest, szerszám, extruderzóna vagy beépített mérési pont hőmérsékletét kell követni.

Ha a mérési ponthoz szeretnéd rögzíteni, és K típusú termoelem bemenethez keresel szondát, ez a kivitel neked készült.

Hogyan működik?

A K típusú hőelem két különböző anyagú vezető találkozási pontján keletkező termoelektromos feszültség alapján ad információt a hőmérsékletről. Ez nagyon kis jel, ezért nem úgy működik, mint egy egyszerű analóg hőmérő szenzor. A pontos értelmezéshez termoelem bemenet vagy termoelem-illesztő szükséges, amely kezeli a jelet és a hidegpont-kompenzációt is.

PID hőfokszabályzó esetén a szonda jellemzően közvetlenül a termoelem bemenetre köthető, ha a szabályzó K típusú bemenetet támogat. Arduino, ESP32, ESP8266 vagy Raspberry Pi mellett viszont közvetlen bekötés helyett termoelem-illesztő modulra van szükség, például MAX6675 vagy MAX31855 jellegű megoldásra.

A menetes M6 rögzítés célja, hogy a szonda stabilan kapcsolódjon a mérendő testhez. Ez különösen akkor fontos, ha a mérési pont rezgésnek, hőingadozásnak vagy ismételt szerelésnek van kitéve.

Mire használható?

Ez a hőelem szonda azokban a rendszerekben hasznos, ahol a hőmérsékletet beépített mérési ponton, menetes rögzítéssel szeretnéd figyelni.

Tipikus felhasználási példák:

PID hőfokszabályzóhoz fűtőbetét vagy fűtött test mérésére,
extruder vagy hőformázó zóna hőmérsékletének visszacsatolására,
présgép, vulkanizáló vagy hőkezelő szerszámtest mérésére,
kemence vagy szárító berendezés mérési pontjának kialakítására,
Arduino / ESP32 / Raspberry Pi adatgyűjtőhöz termoelem-illesztő modullal,
riasztással vagy naplózással kiegészített hőmérsékletfigyelő rendszerhez.

Nem akkor való neked, ha kész, önálló kijelzős hőmérőt keresel. Akkor viszont hasznos alkatrész lehet, ha már van termoelem-bemenetes eszközöd, vagy mikrokontrolleres mérőrendszert építesz hozzá.

Kompatibilitás és beüzemelés

A szonda K típusú termoelem bemenethez használható. PID szabályzónál, ipari mérőmodulnál vagy adatgyűjtőnél mindig ellenőrizd, hogy az adott eszköz támogatja-e a K típusú termoelemet.

Mikrokontrolleres környezetben – például Arduino, ESP8266, ESP32 vagy Raspberry Pi mellett – a termoelem közvetlenül nem illeszthető a vezérlő analóg bemenetére. Ilyenkor termoelem-illesztő modul szükséges, amely a kis termoelektromos jelet feldolgozza, kompenzálja és digitálisan olvashatóvá teszi.

A beüzemelésnél ezekre érdemes figyelni:

a fogadó műszer K típusú termoelem bemenetet várjon,
a mérési tartomány feleljen meg a feladatnak,
az M6 menet illeszkedjen a beépítési ponthoz,
a kábelhossz elég legyen a bekötéshez,
mikrokontroller esetén legyen megfelelő termoelem-illesztő modul,
a szonda mechanikai és hőterhelése illeszkedjen a használati környezethez.

Műszaki adatok

Érzékelő típusa: K típusú hőelem
Működési hőfoktartomány: 0…600 °C,
Hőmérséklet-érzékelés: csavarozható (6mm, ).
Típus: FTARRxx-K
Rögzítés: menetes kivitel

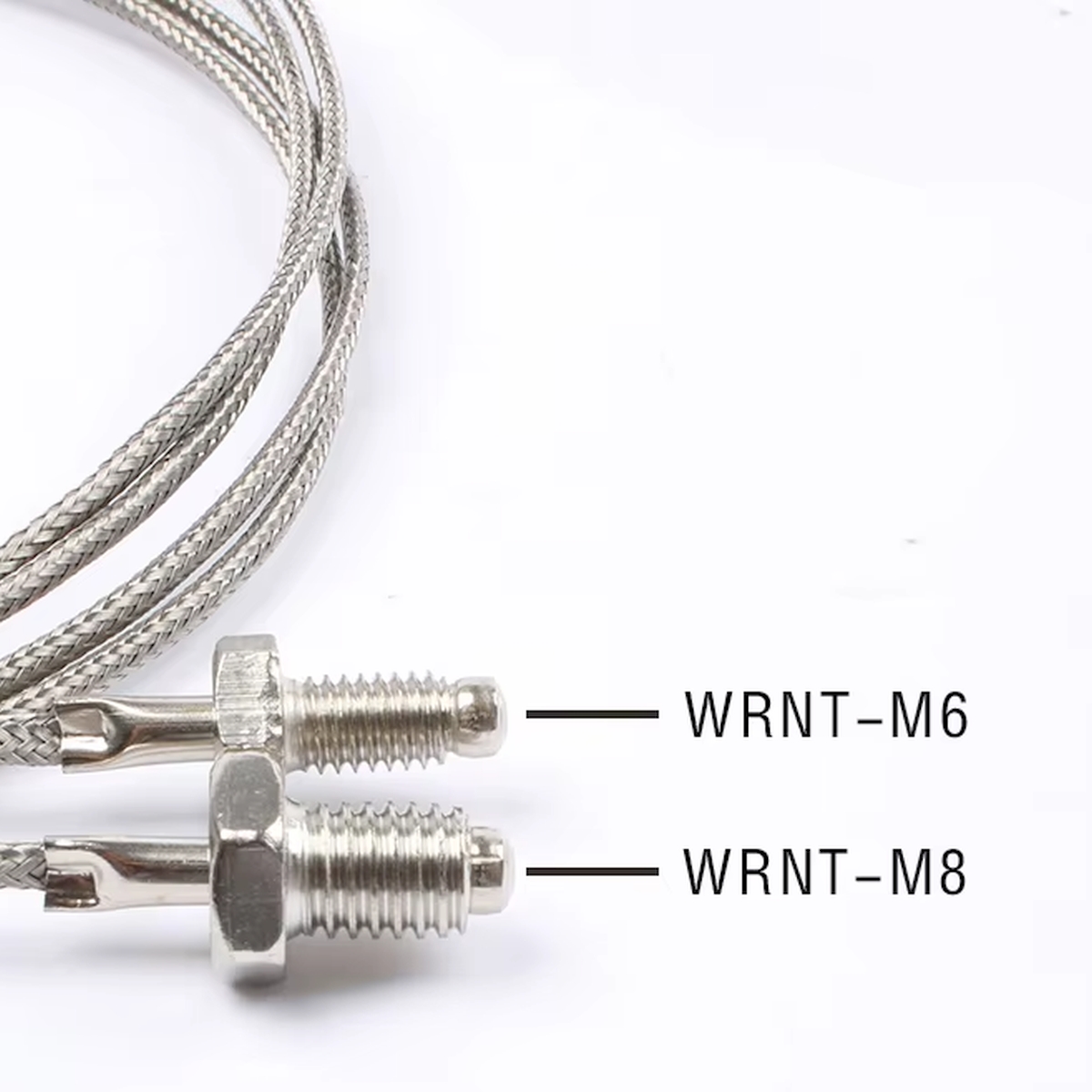

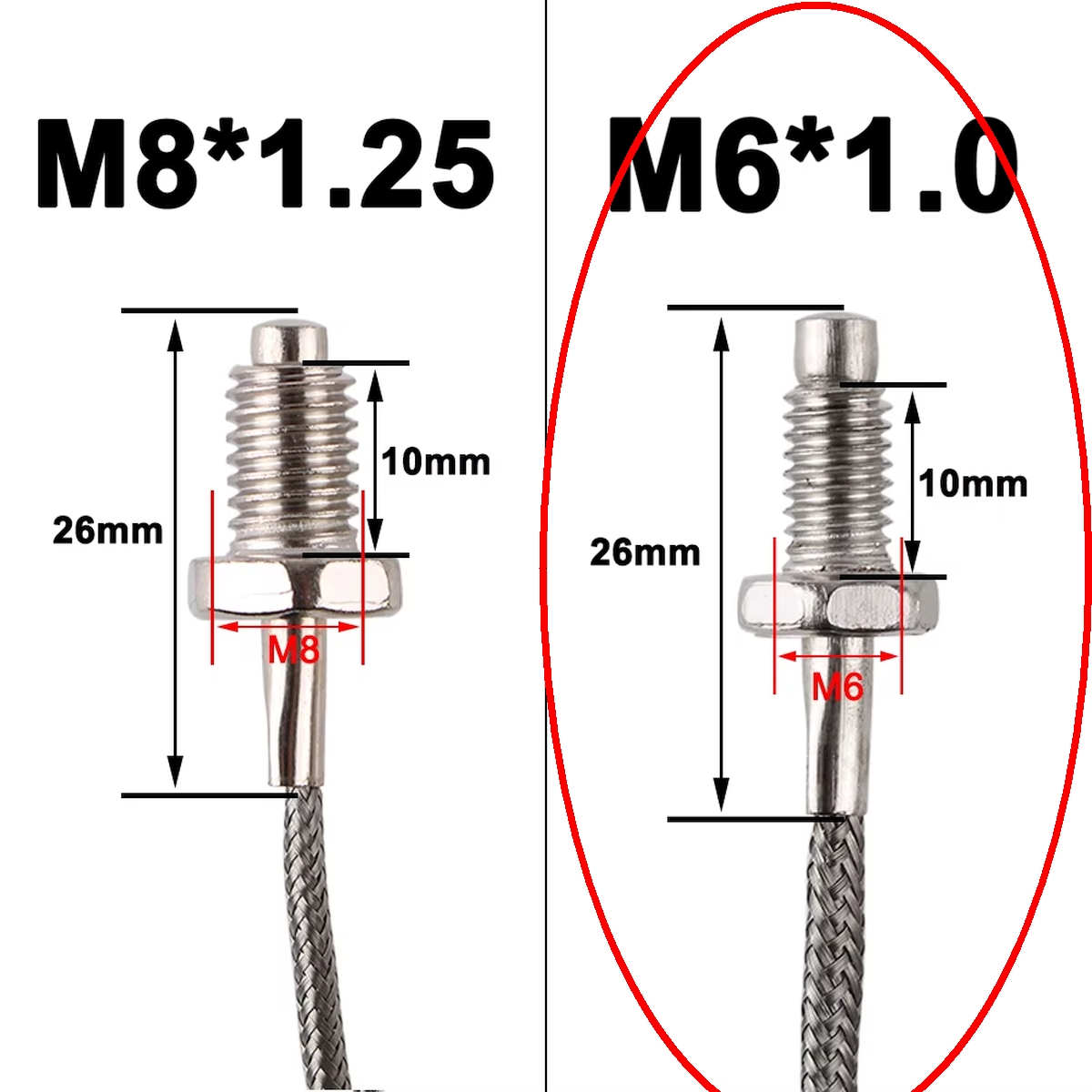

Menet: M6

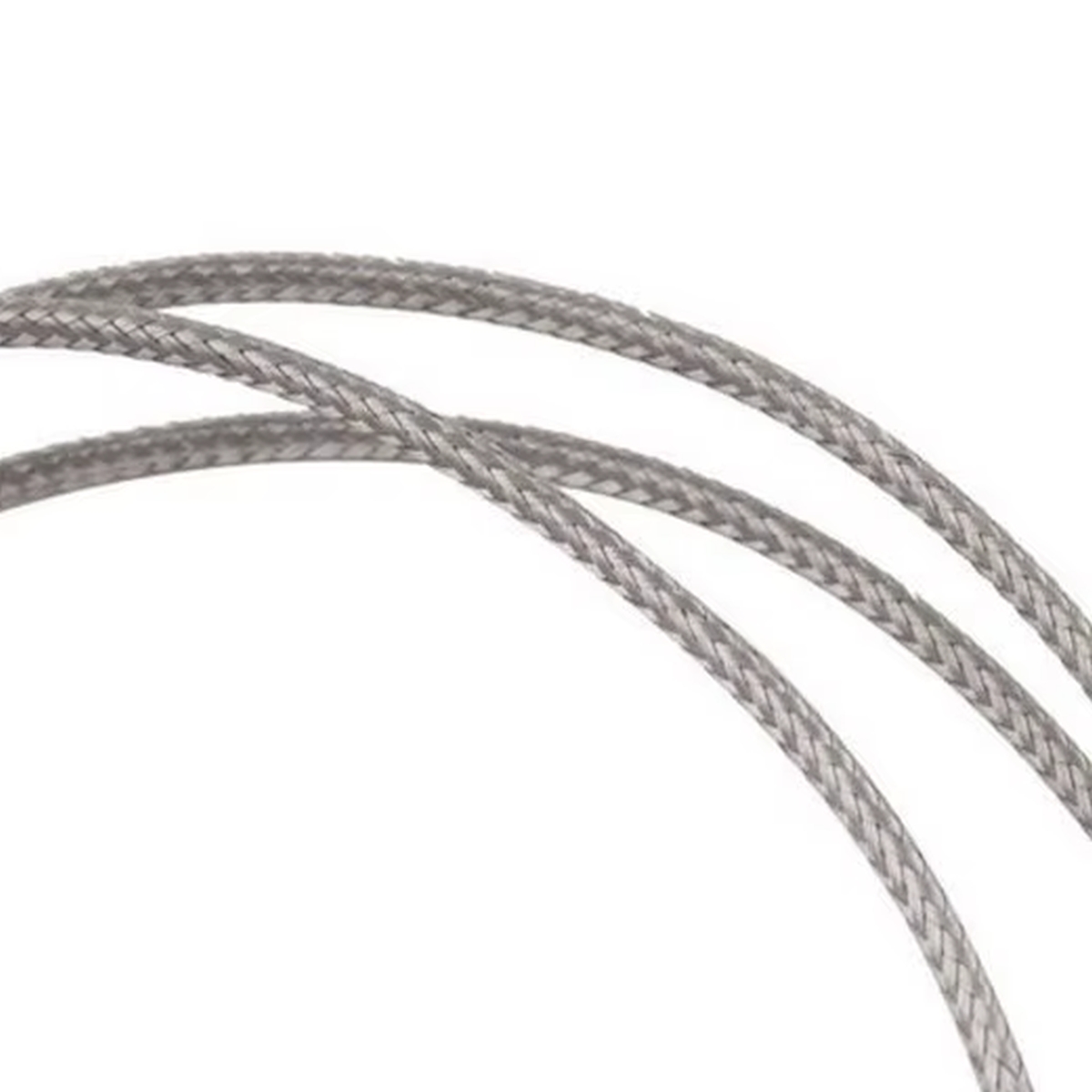

Kábelhossz: 0,5 m

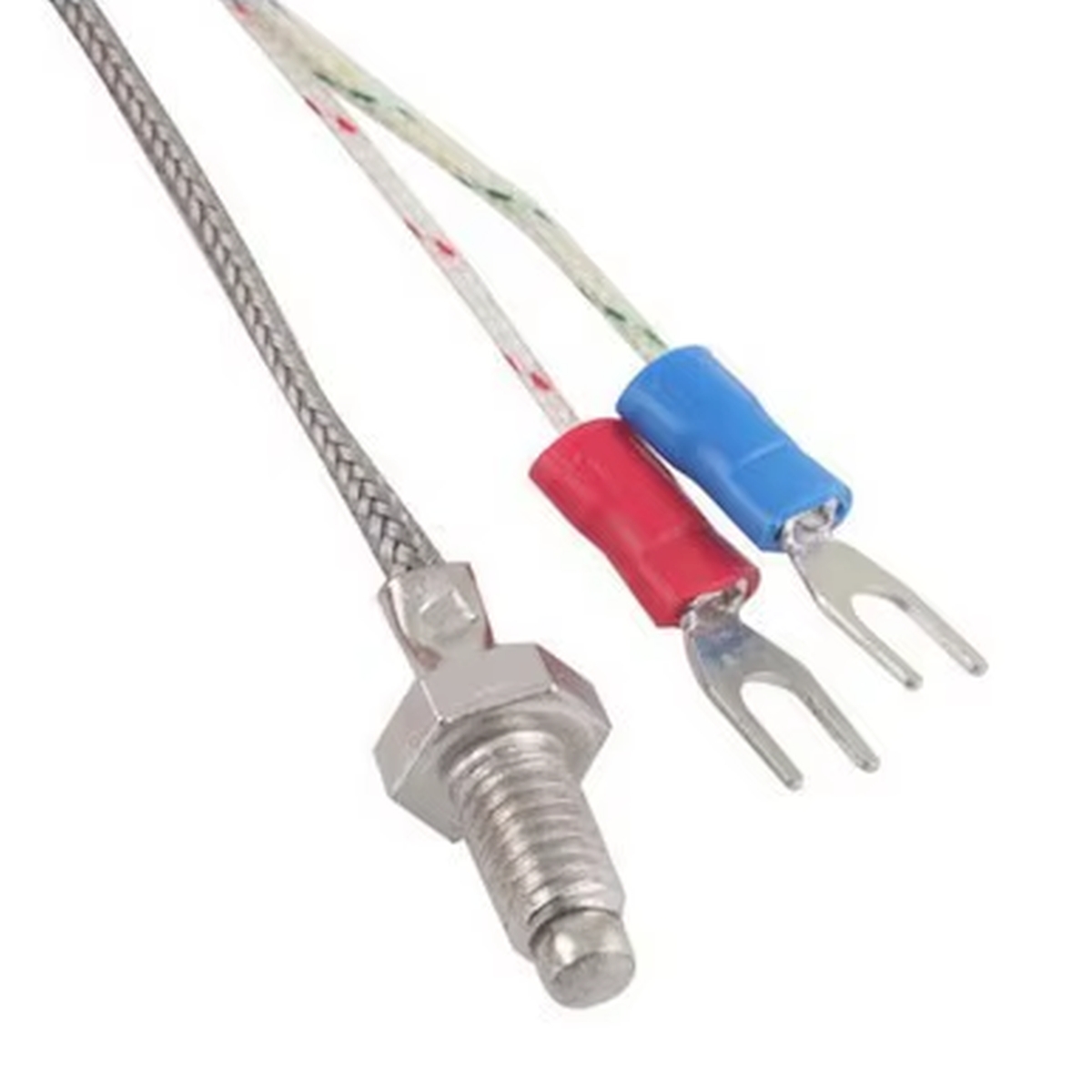

Érszám: 2
Felhasználás: termoelem bemenetű mérőkhöz, PID szabályzókhoz, termoelem-illesztő modulokhoz
Mikrokontrolleres használat: K-típusú termoelem-illesztő modullal

Csomag

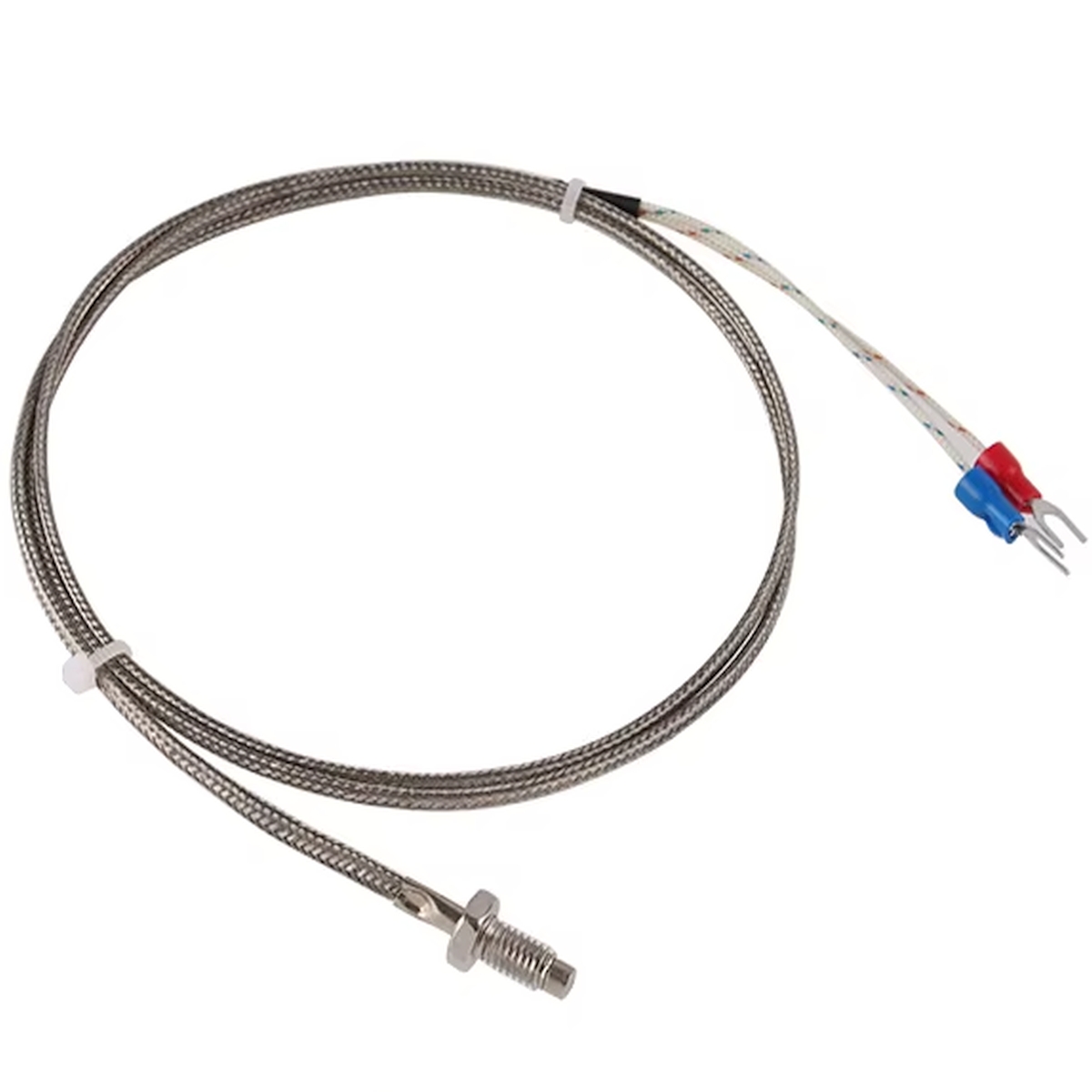

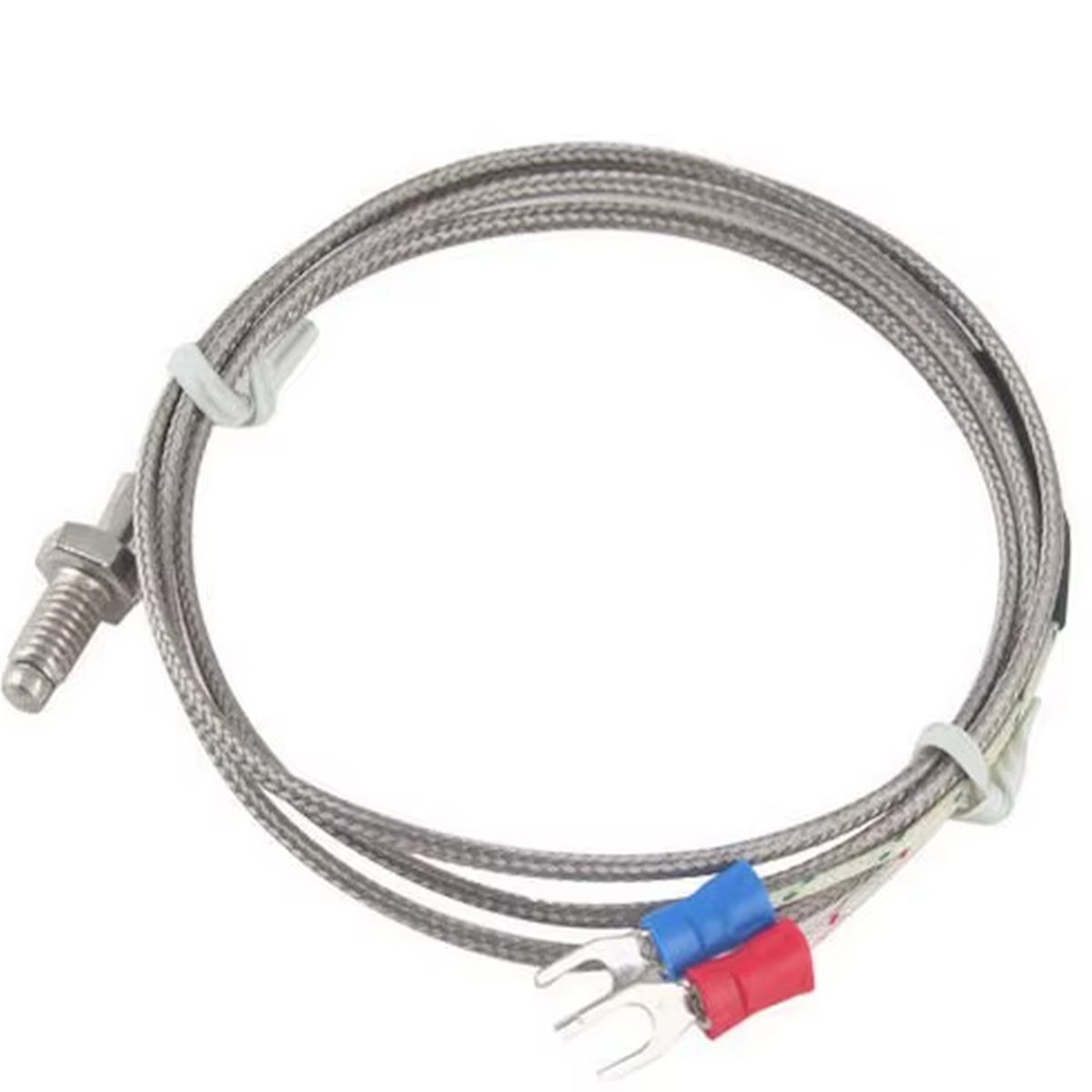

1x K típusú hőelem szonda M6 menettel, 0,5 m kábellel

További információk

Tömeg	0,050 kg
Méretek	8 × 2 × 2 cm
Cikkszám	T47821
Méret	0.5m
Protokoll	Analog, Egyedi

Bővített forgalmazói/gyártói információk (EU 2023/988 rendelet alapján):
   Gyártó/első EU forgalmazó: TavIR / Cseh Róbert ev.
   Elérhetőség: 1181, Budapest, Szélmalom utca 13.
   Elektronikus cím: https://shop.tavir.hu
   Kapcsolatfelvétel: a Kapcsolat oldalon keresztül.

Értékelések

Még nincsenek értékelések.

„K-típusú szerelt hőmérő (0…600C; 0.5m)” értékelése elsőként

Kérdés: Mire való a K típusú hőelem 0,5 m kábellel és M6 menettel?
Válasz: A K típusú hőelem magasabb hőmérsékletek mérésére szolgáló hőmérséklet-érzékelő, amely különösen akkor hasznos, ha a mérési pontot csavarozással kell rögzíteni. A 0,5 m hosszú kábel kompakt beépítést tesz lehetővé, az M6 menet pedig stabil mechanikai kapcsolatot ad fűtőblokkokban, kazánokban, gépházakban, labor- vagy mikrokontrolleres mérőrendszerekben.

Kérdés: Mikor jó választás az M6 menetes K típusú hőelem más hőmérséklet-érzékelők helyett?
Válasz: Akkor érdemes K típusú hőelemet választani, ha a mérendő hőmérséklet magasabb, mint amit egy egyszerű digitális szenzor, például DS18B20 vagy DHT típus biztonságosan kezel. Az M6 menetes kivitel előnye, hogy a hőérzékelő közvetlenül a mérendő fémtestbe, fűtőelembe vagy technológiai felületbe csavarozható, így gyorsabb és stabilabb hőátadást adhat.

Kérdés: Mit jelent a K típusú hőelem megnevezés?
Válasz: A K típusú hőelem két különböző fémből álló termoelemes érzékelő, amely hőmérséklet-különbség hatására kis feszültséget állít elő. Ezt a jelet nem célszerű közvetlenül mikrokontrollerrel mérni, mert hidegpont-kompenzációra és nagy érzékenységű mérőáramkörre van szükség. Arduino, ESP32 vagy más vezérlő esetén ezért MAX6675, MAX31855 vagy hasonló K típusú hőelem illesztőmodul használata javasolt.

Kérdés: Használható ez a hőelem Arduino vagy ESP32 projektekben?
Válasz: Igen, de közvetlen analóg bemenetre kötve nem ad megbízható eredményt. A K típusú hőelem jelét célszerű SPI kommunikációs hőelem-átalakítóval, például MAX31855 vagy MAX6675 modullal feldolgozni. Így a mikrokontroller már digitális hőmérsékleti adatot kap, amely könnyebben naplózható, kijelezhető vagy szabályozási algoritmusban felhasználható.

Kérdés: Mire kell figyelni a 0,5 m kábelhossz kiválasztásakor?
Válasz: A 0,5 m hosszú K típusú hőelem akkor ideális, ha a mérőpont és az elektronika viszonylag közel van egymáshoz. Rövidebb kábelnél kisebb lehet a zajfelvétel és egyszerűbb a szerelés, de a vezérlőelektronikát továbbra is védeni kell a hőtől. Ha a mérőpont forró, rezgő vagy elektromosan zajos környezetben van, a hőelem vezetékét érdemes távol vezetni nagyáramú kábelektől, reléktől és motorvezérlőktől.

Kérdés: Milyen előnye van az M6 menetes rögzítésnek?
Válasz: Az M6 menetes hőelem pontosabb és ismételhetőbb mechanikai rögzítést ad, mint egy szabadon lógó vagy felületre ragasztott szenzor. A csavarozható kialakítás különösen hasznos fém fűtőblokkoknál, 3D nyomtató jellegű hőzónáknál, ipari próbaméréseknél vagy olyan helyeken, ahol a szenzort nemcsak hozzáérinteni, hanem fixen rögzíteni kell a mérési ponthoz.

Kérdés: Milyen mérési tartományra számíthatok egy ilyen K típusú hőelemnél?
Válasz: A K típusú hőelemcsalád általában magas hőmérsékletű mérésekre alkalmas, de a tényleges méréstartományt mindig az adott szonda, kábel, szigetelés, csatlakozó és illesztőmodul határozza meg. A 0,5 m-es, M6 menetes kiviteleknél gyakori a több száz °C-os felhasználási tartomány, de a végleges tervezésnél a konkrét termékadatlapot és a használt mérőmodul, például MAX31855 vagy MAX6675 határértékeit együtt kell ellenőrizni.

Kérdés: Milyen hibák fordulhatnak elő K típusú hőelem bekötésekor?
Válasz: Gyakori hiba a polaritás felcserélése, a nem megfelelő hőelem-illesztő használata, a zajos vezetékvezetés, a laza M6 rögzítés vagy az, ha a mérőmodul túl közel kerül a forró mérési ponthoz. Hibás bekötés esetén a mért hőmérséklet irreális, lassan változó vagy fordított irányban mozgó lehet. Érdemes ellenőrizni a hőelem polaritását, a hidegpont-kompenzációt, az SPI vezetékeket és a közös GND kapcsolatot.

Kérdés: Használható PID hőfokszabályozáshoz vagy automatizált vezérléshez?
Válasz: Igen, az M6 menetes K típusú hőelem jól használható PID hőfokszabályozáshoz, ha a mérőelektronika megfelelő mintavételezést, hidegpont-kompenzációt és zajszűrést biztosít. Ilyen rendszerben a hőelem adja a visszacsatolt hőmérsékleti jelet, a mikrokontroller vagy PID szabályozó pedig relén, SSR-en vagy teljesítményszabályzón keresztül vezérli a fűtést.

Kérdés: Milyen gyakorlati projektekhez illik a 0,5 m-es M6 menetes K típusú hőelem?
Válasz: Jól használható fűtőblokkok, forrasztási előmelegítők, kemencevezérlések, kazán- vagy csőfelületi mérések, laboratóriumi hőmérséklet-naplózás, mikrokontrolleres adatgyűjtés és ipari prototípusok esetén. A csavarozható hőmérséklet-érzékelő különösen akkor előnyös, ha a mérési pont fix, a hőátadás fontos, és a szenzornak mechanikailag stabilan kell a helyén maradnia.
