Leírás
Ez az akrilház (plexi tok) kifejezetten az ESP32‑S3 alapú, 4,3 hüvelykes, 800×480 felbontású kijelzős fejlesztőpanelhez készült. Olyan projektekhez ideális, ahol szükség van védelmére, elegáns megjelenésre és fizikai rögzítésre a kijelző és az elektronika számára. Fő előnyei:
- Átlátszó akril anyaga révén láthatóvá teszi a kijelzőt és a belső áramköröket.
- A pontos kivágások lehetővé teszik a portok, gombok és kimenetek hozzáférését.
Ez a tok arra való, hogy a fejlesztőpanel felhasználhatóbb, védettebb és rendezettebb legyen, például felhasználói interfészekhez (HMI), hordozható kijelzős eszközökhöz, beltéri panelekhez stb.
Általános koncepció

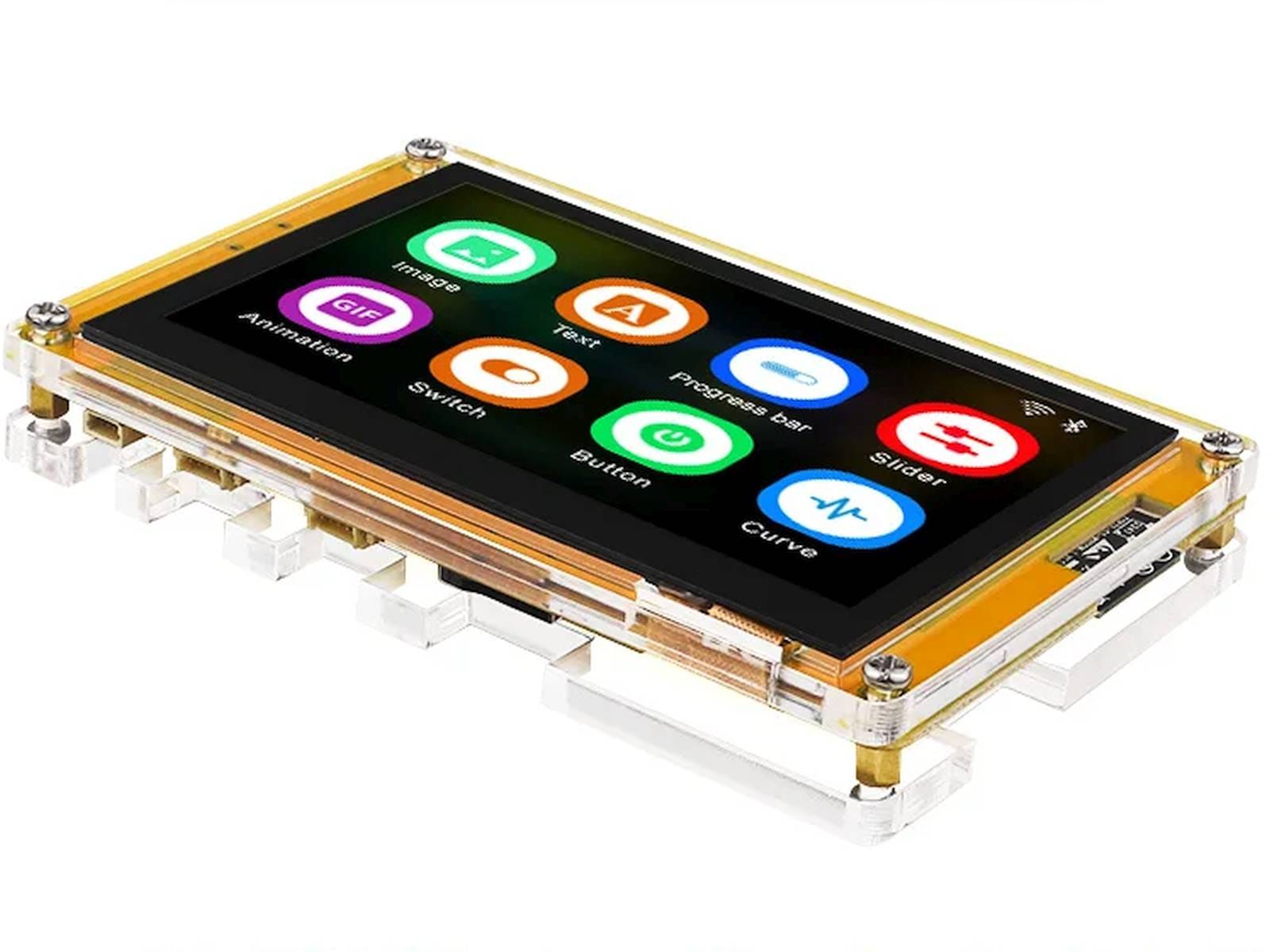

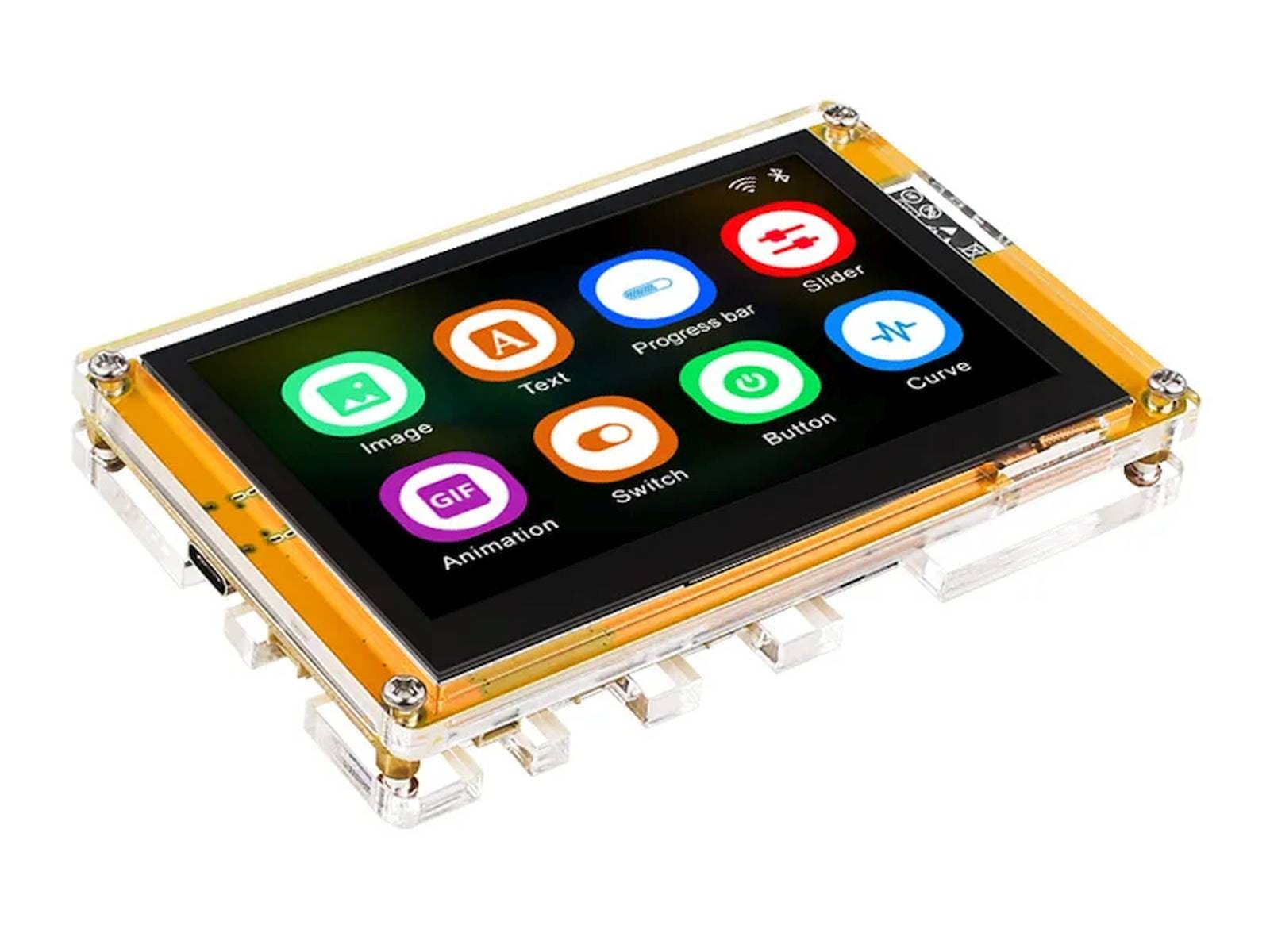

A tok lényegében előre vágott, rétegesen összecsavarozható akril elemekből áll, amelyek körbeveszik a kijelzős fejlesztőpanelet. A pontos illeszkedés biztosítja, hogy a kijelző felülete illeszkedjen az átlátszó plexi felülethez, miközben a modul csatlakozói, gombjai, USB‑portja, csavaros standoff pontjai szabadon maradnak.
Az akril anyag előnye, hogy merev, viszonylag karcálló (bár nem annyira, mint üveg), jól megmunkálható (lézerrel vágható), és optikailag átlátszó. A tok több rétegből tevődik össze, melyeket csavarok vagy távtartók tartanak össze.
Kompatibilitás és méretezés
A Waveshare ESP32‑S3 4,3″ kijelzős panelnél a “Case Version” kivitel mérete 116,3 × 79 mm (házasított verzió). Ez lehet referenciaméret ahhoz, hogy megtudd, illeszkedik-e az akril tok, amelyet kinéztél.
Fontos, hogy:
- A kijelző síkja és előlap illeszkedjen az átlátszó plexi felülethez (minimális légrésszel).
- A panel és a tok közötti rések (oldal-, felső- és hátoldal) pontosan vágottak legyenek a csatlakozók, kábelek, USB‑C port, gombok számára.
- A rögzítési pontok (csavarok, standoff helyek) legyenek kompatibilisek a panelen már meglévő furatokkal.
Tápellátás, hűtés, és egyéb figyelmeztetések
- A tok általában nem tartalmaz aktív hűtést — ha a modul letöltött fokozott hőterhelés alatt van (pl. WiFi + intenzív grafika), figyelni kell a hőelvezetésre (például oldalsó nyílásokkal, hővezető betétekkel).
- Az átlátszó akrilnak van hőterhelhetőségi korlátja — tartós melegedés bitang károsíthatja.
- A toknak nem szabad nyomást gyakorolnia a kijelzőre vagy a panel felületére (le kell fednie, nem megnyomni).
Felhasználási lehetőségek
Íme néhány konkrét példa, hogy milyen projektekhez lehet hasznos ez a tok + ESP32‑S3 + kijelzős kombináció:
- Ipari felhasználói interfészek (HMI) gépek vezérléséhez.
- Otthoni automatizálási vezérlőpanel (pl. okosotthon fali kijelző).
- Hordozható kijelzős eszköz (pl. érzékelők és grafikus megjelenítés hordozható modulban).
- Oktatási projektek, ahol vizuális visszajelzés szükséges (grafikus GUI, LVGL).
- Konzolos vagy játékpanel, ahol kijelző + ESP32‑S3 adja a logikát.
- Prototípus készítés, ahol gyorsan kell kijelzőt elhelyezni védett tokban.
Az átlátszó ház vizuális előnyt is ad — a projektek „belülről láthatóak” lehetnek, ami esztétikai vagy demonstrációs céloknál is előnyös.
A termék maga a tok – a kijelző külön termékként érhető el!
Jellemzők
- Kompatibilitás: ESP32‑S3 4,3″ fejlesztőpanel (800×480 kijelzővel)
- Anyag: akril (PMMA / plexi)
- Rétegszerkezet: több elemből álló réteges kivitel
- Külső méret (Case Version referencia): 116,3 × 79 mm (házasított változat)
- Belméret (panel befogadása): kb. 112,4 × 75,1 mm (a panel adott verziója)
- Vágások és kivágások: portok, USB‑C, kábelek, gombok, csavarfuratok
- Rögzítési pontok: csavarokkal / stand‑off kitelések
- Felület: átlátszó, fényáteresztő felület a kijelzőhöz
- Hőmérséklet-tartomány használat alatt: általában –20…+60 °C (akril jellemző paramétere)
Csomag
- 1x akril lapraszerelt tok ESP32-4.3 TFT LVGL modulhoz
- kiegészítő csavarok
