Leírás
Ez a 88–108 MHz-es FM frekvenciamodulációs vezeték nélküli mikrofon modul ideális választás azoknak, akik egyszerűen szeretnének hangot sugározni szabványos FM rádiófrekvencián. Kis mérete, alacsony energiaigénye és könnyű kezelhetősége miatt hobbi-elektronikai projektekhez, oktatási célokra és kísérleti FM adásokhoz is kiváló.
A modul képes jó minőségű hangátvitelre akár 50 m távolságig (környezeti feltételektől függően), és bármilyen egyszerű FM rádióval fogható.
A panel egy analóg FM adóáramkörre épül, amely mikrofonról vagy vonalbemenetről érkező hangjelet frekvenciamodulált vivőre ültet, majd a 88–108 MHz sávban sugároz. A frekvencia finoman állítható (gyárilag ~97,6 MHz körül), így könnyen illeszthető szabad frekvenciára.
Az áramkör 3–6 V DC tápfeszültségről működik, és közvetlenül csatlakoztatható elemes vagy szabályozott tápegységhez. Az antenna külön készítendő (javasolt: 30 cm merev rézvezeték), amely közvetlenül a panel megfelelő pontjára forrasztható. A kis teljesítményű adó megfelel a hobbi és kísérleti felhasználásnak, ugyanakkor nagyobb tápfeszültségnél a hatótáv is növekszik.
Hova jó mindez?
- Oktatási demonstráció FM adás működéséről
- Vezeték nélküli mikrofon megoldások rendezvényeken
- Kísérleti FM adó hobbi rádióamatőr projektekhez
- Hangátvitel Arduino vagy más vezérlőrendszerekhez
- Kis távolságú, hordozható hangátviteli rendszerek
Műszaki jellemzők
- Tápfeszültség: 3–6 V DC
- Áramfelvétel: 10–50 mA
- Hatótáv: 3–50 m (környezeti viszonyok és tápfeszültség függvénye)
- Frekvenciatartomány: 76–110 MHz
- Gyári beállítás: ~97,6 MHz
- Frekvenciaállítás: folyamatosan hangolható
- Modulációs mód: FM

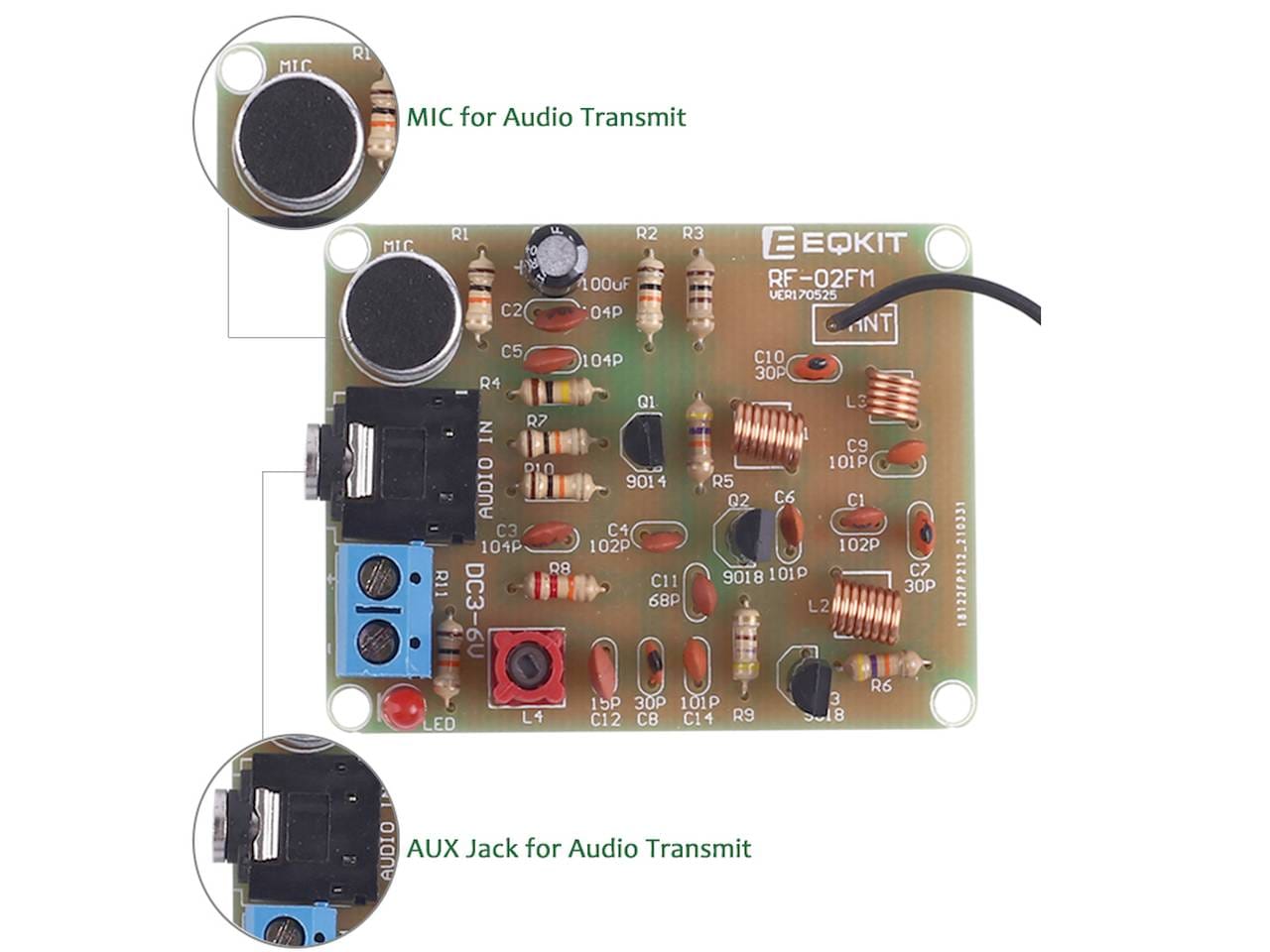

- Hangforrás: beépített mikrofon vagy vonalbemenet
- Érzékenység (MIC): ~0,3 m normál beszédhangra
- Hangminőség: jó
- Munkastabilitás: jó
- Antenna: külön készítendő, javasolt 30 cm drót

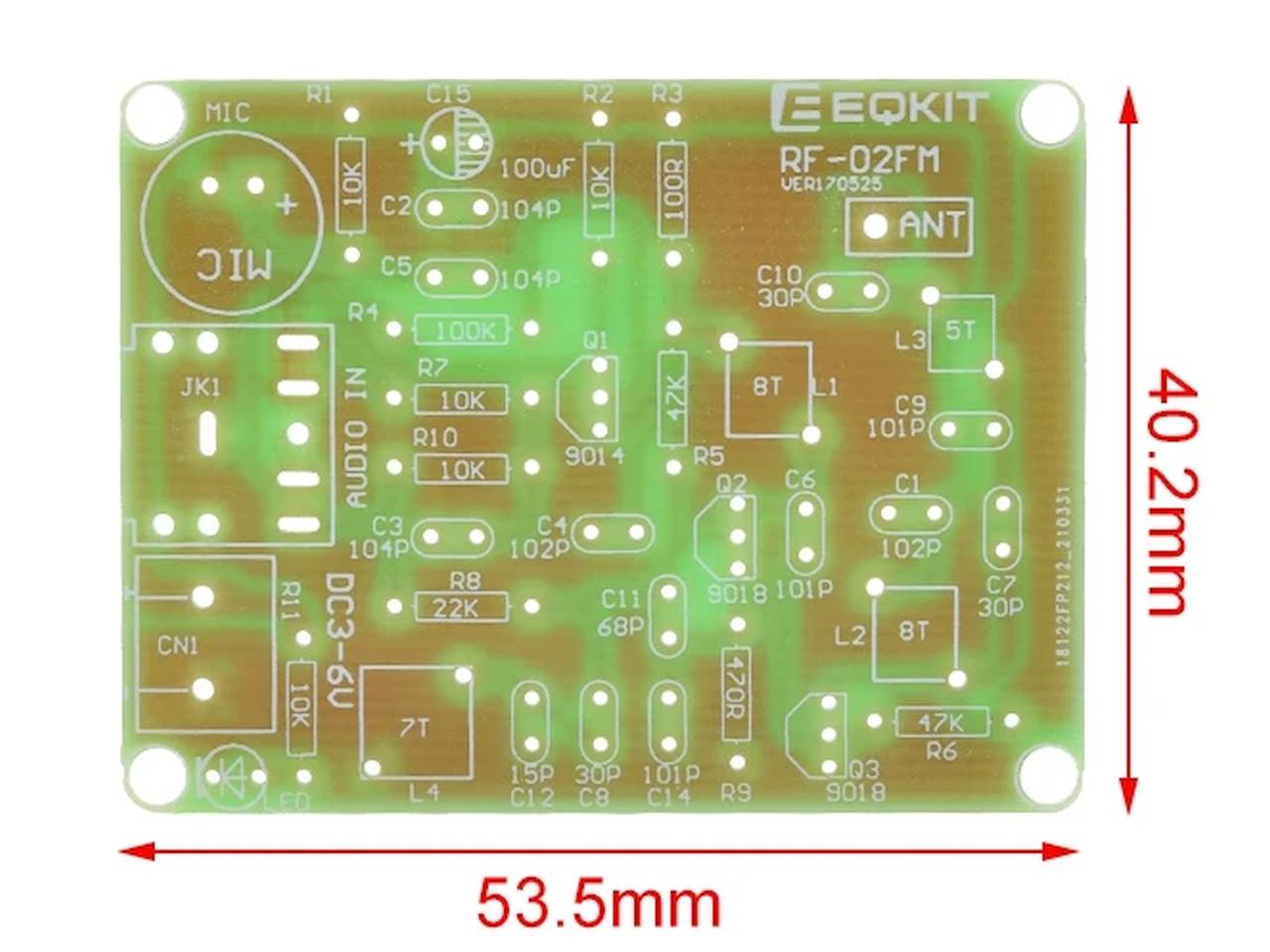

- Panelméret: kb. 53,3 mm × 40,5 mm × 1,6 mm
Dokumentáció

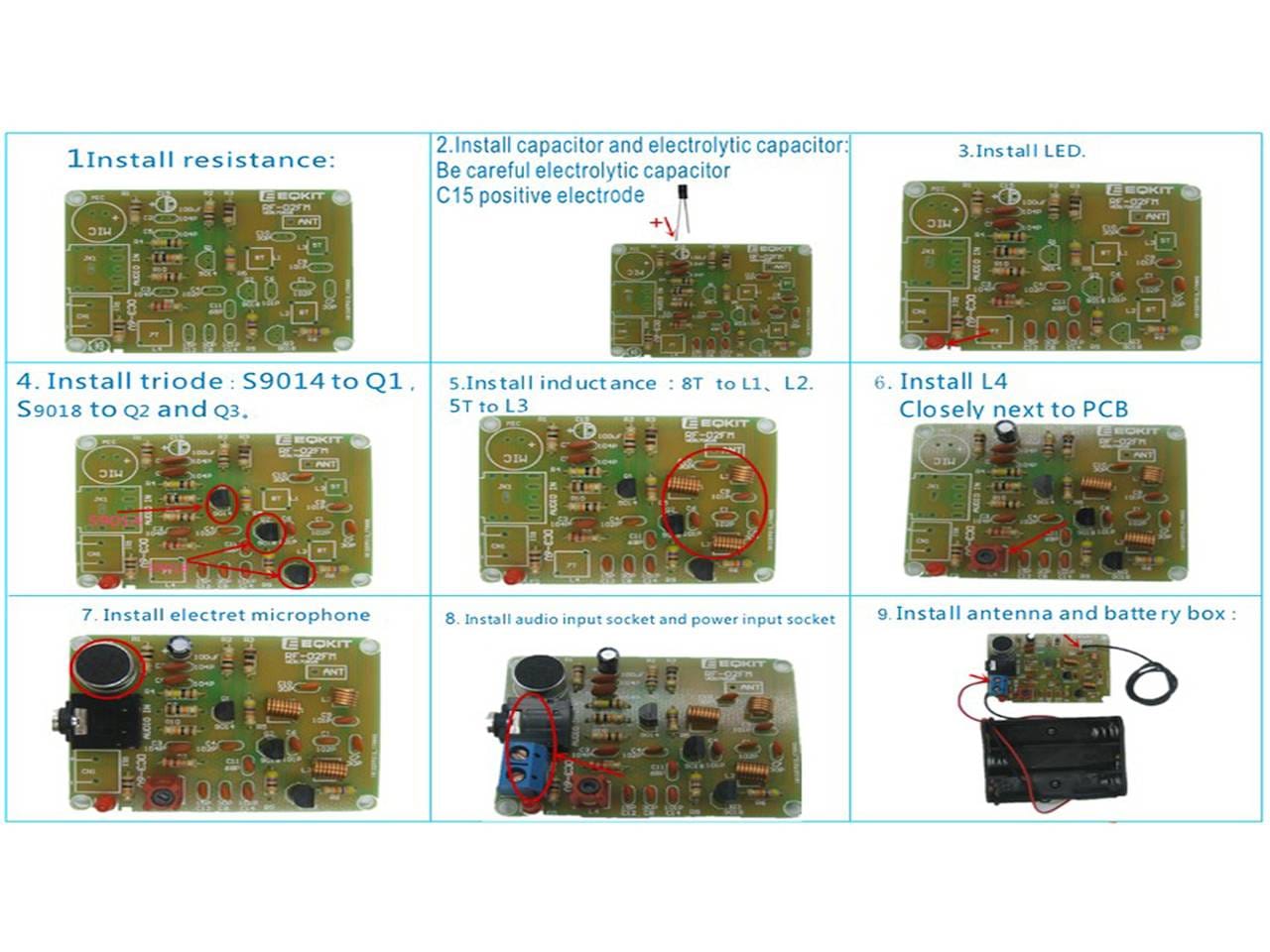

- Beültetés a panelen szitázva
Csomag

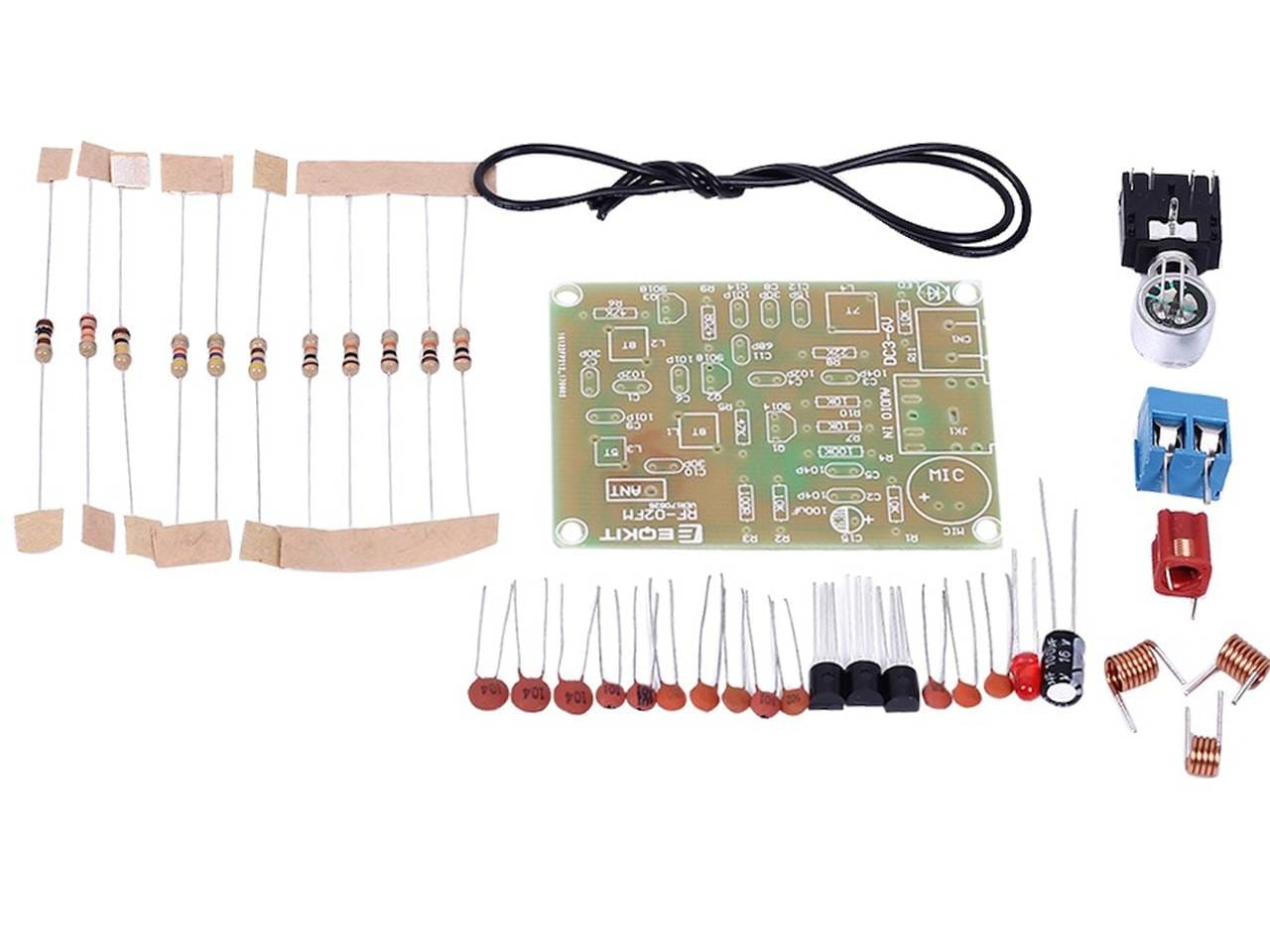

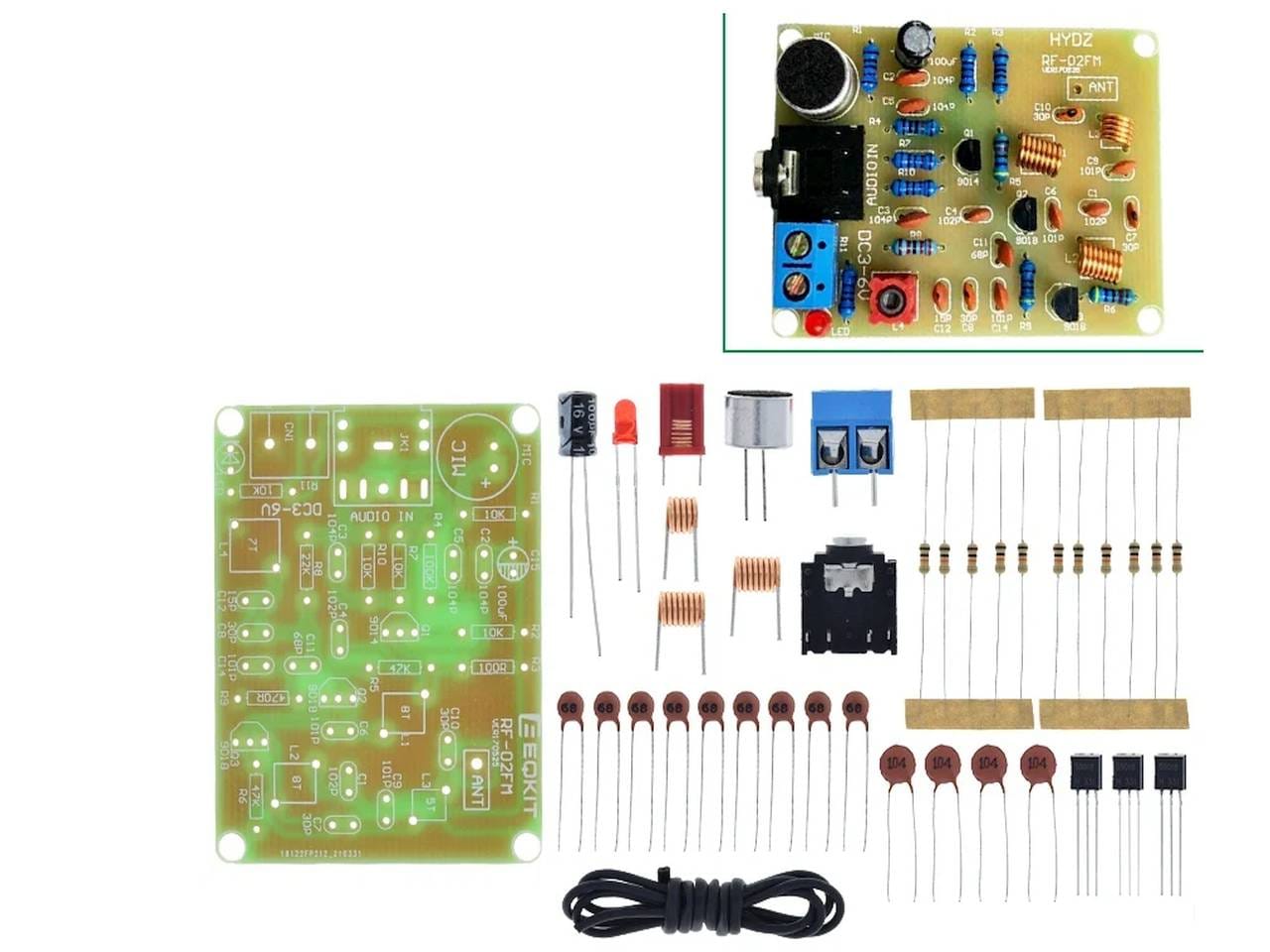

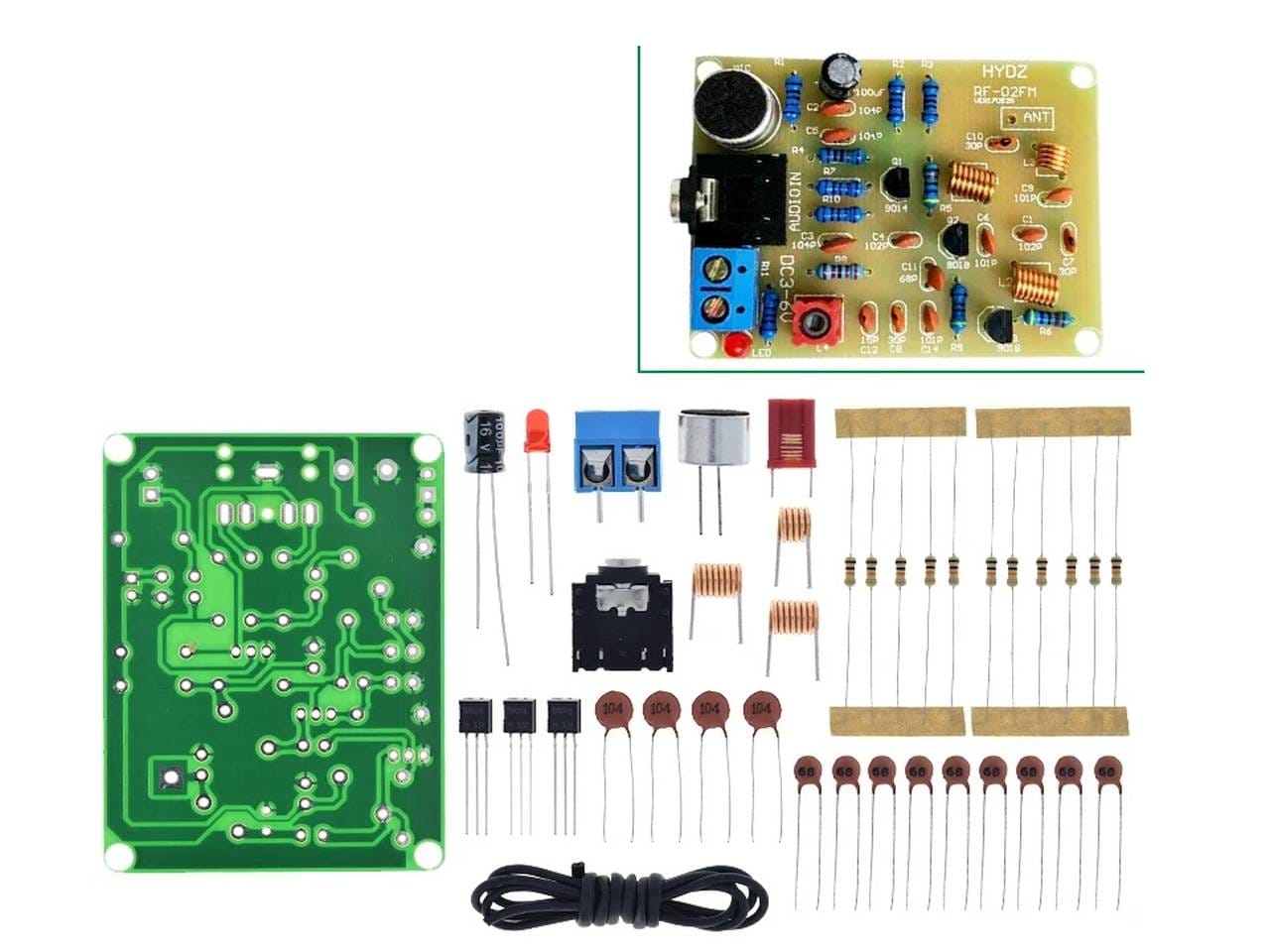

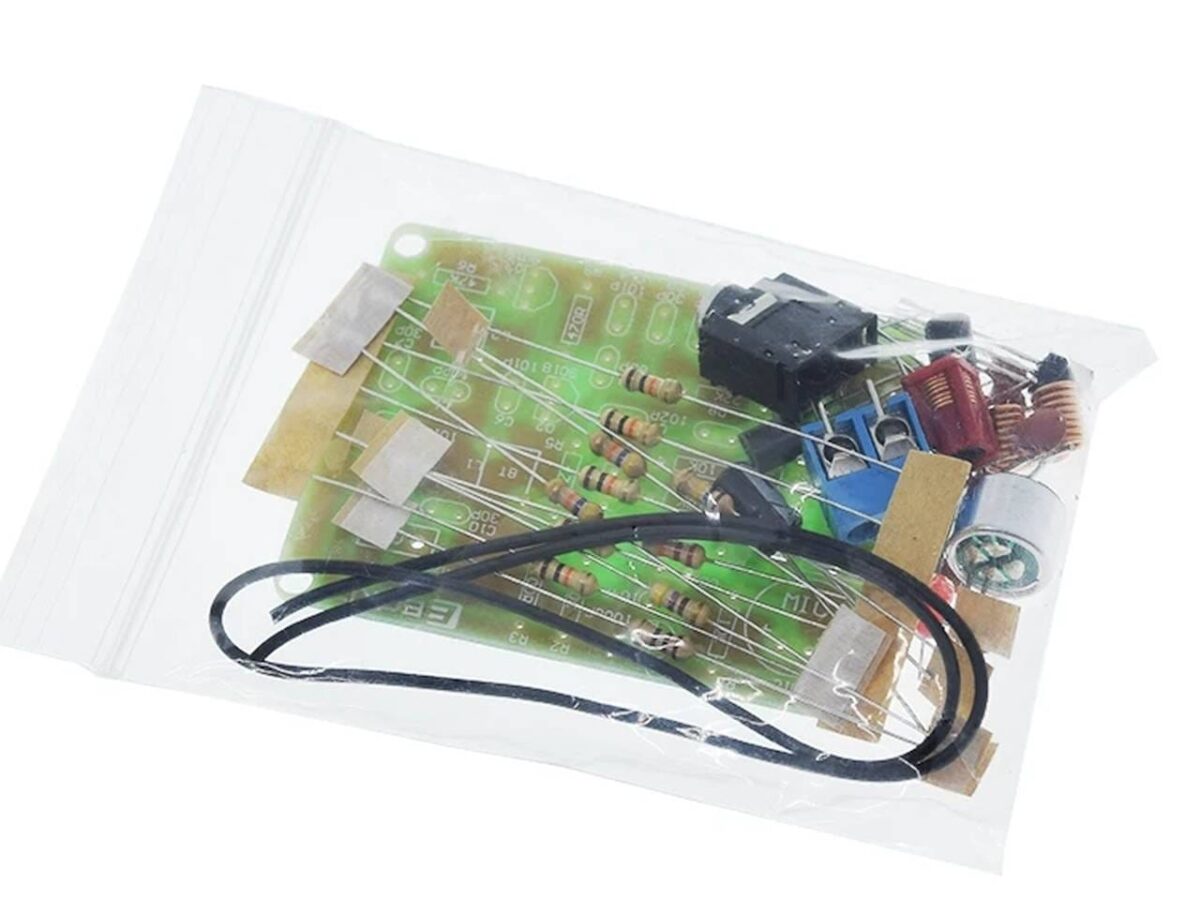

- 1x komplett KIT
