Leírás

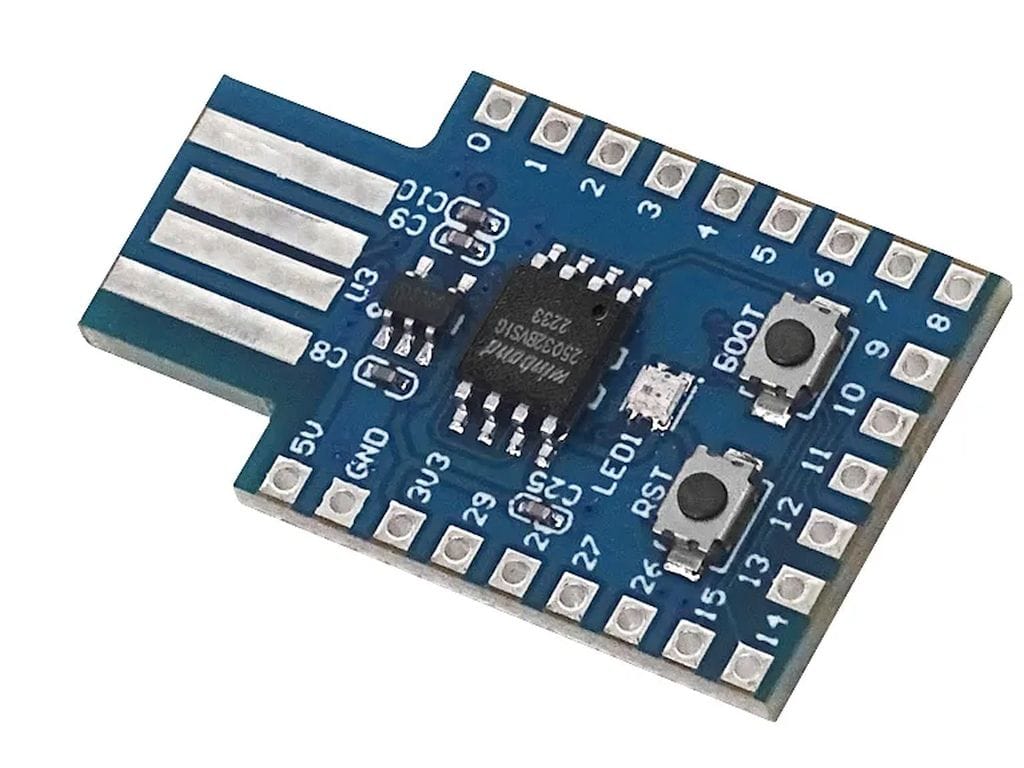

Az RP2040-One egy kompakt, USB-A csatlakozós fejlesztőpanel a Raspberry Pi RP2040 mikrokontrollerrel. A panel mérete lehetővé teszi, hogy közvetlenül USB-portba illesszük, ideális plug-and-play üzemmódhoz. A két magos ARM Cortex-M0+ processzor 133 MHz-en üzemel, emellett 4 MB flash és 264 kB SRAM áll rendelkezésre a vezérlőkód és adatok számára. A flash memória akár bonyolultabb MicroPython, Arduino vagy C/C++ alapú firmware-ek futtatását is támogatja.
A panel USB 1.1 (Low/Full Speed) host és device üzemmódban működik, így lehetőség nyílik USB‑eszközök csatlakoztatására, például HID-eszköz vagy adattároló használatára. Az RP2040 perifériái: akár 29 GPIO, melyek között megtalálhatók 2×SPI, 2×I²C, 2×UART, 4×12‑bit ADC, valamint 16 PWM-csatorna. Ezen felül a mikrokontroller beépített hőmérséklet‑érzékelőt, időzítőket, és 8 PIO state machine‑t kínál.
Az USB-A verzióhoz tartozik egy WS2812 RGB LED, egy BOOT és egy RESET gomb is, amelyek egyszerű jelfeldolgozást és firmware‑betöltést biztosítanak. A tápegységhez egy RT9013-33GB 500 mA bemeneti kapacitású LDO gondoskodik, ami stabil 3.3 V tápot nyújt a rendszernek. A fejlesztőpanel kompatibilis a Raspberry Pi Pico SDK-val, valamint támogatja a MicroPython/Arduino környezeteket, így könnyen illeszthető webes, IoT, vezérlésalapú és oktatási projektekbe.
Fő előnyök
- USB-A csatlakozás: közvetlenül számítógéphez csatlakoztatható, plug-and-play módon.
- Nagy memória: 4 MB flash lehetővé teszi komplex firmware-ek futtatását.
- Gazdag periféria: SPI, I²C, UART csatornák és ADC/pwm funkcionalitás.
- Csatlakoztatott USB‑eszközök támogatása: host/device üzemmód.
- Felhasználói interfész: RGB LED, reset és boot gombok az egyszerű kezelésért.
Műszaki jellemzők
- Chip: RP2040 dual-core ARM Cortex-M0+, max. 133 MHz
- Flash memória: 4 MB NOR-Flash (W25Q32JVSSIQ)
- Operatív memória: 264 kB SRAM
- Tápellátás: USB 5 V → RT9013‑33GB LDO → 3.3 V, max. 500 mA
- USB interfész: USB 1.1 host/device full & low speed, csatlakozó: Type‑A
- GPIO szám: 29, multiplexálható SPI, I²C, UART, ADC, PWM csatornákkal
- Analóg bemenet: 4× 12‑bit ADC + belső hőmérséklet‑érzékelő
- PWM: 16 független csatorna
- Programmable I/O: 8 csatornás PIO
- Beépített LED: WS2812 RGB
- Reset gomb: igen
- Boot gomb: igen (firmware betöltéshez)
- Panelkivitel: furatgalván, opcionális tüskesorral
- Méretek: kb. 51 × 21 mm (beleértve az USB csatlakozót)
Dokumentáció és kapcsolódó anyagok
- RP2040 adatlap (Raspberry Pi): Cortex‑M0+ processzor jellemzők, SRAM/PIO/memória specifikációk
- RP2040 Pico‑like boardok listája: összehasonlítás a RP2040 alapú fejl. panelekről
Csomag tartalma
- 1 × RP2040_USB fejlesztőpanel (4 MB Flash)
- 3x tüskesorok (forrasztható)
