Eredeti Nano csatlakozó hordozómodul / Nano Connector Carrier [Classic/ESP32/R4]

Leírás

A Nano Connector Carrier, magyarul Arduino Nano‑csatlakozó hordozótábla, egy rendkívül kompakt, plug‑and‑play csatlakozórendszer Arduino Nano típusú fejlesztőlapokhoz. Kialakításának célja, hogy gyors és intuitív prototípus‑építést tegyen lehetővé, különféle Grove, Qwiic és Modulino modulok használatával – külön forrasztás nélkül. A beépített microSD foglalat révén adatnaplózásra, valós idejű mentésre és edge AI alkalmazásokra is kiválóan használható.

Az eszköz ideális választás oktatási, IoT, edge AI és ipari automatizálási projektekhez, ahol a gyors bővíthetőség, a stabil működés és a kompakt kivitel alapkövetelmény.

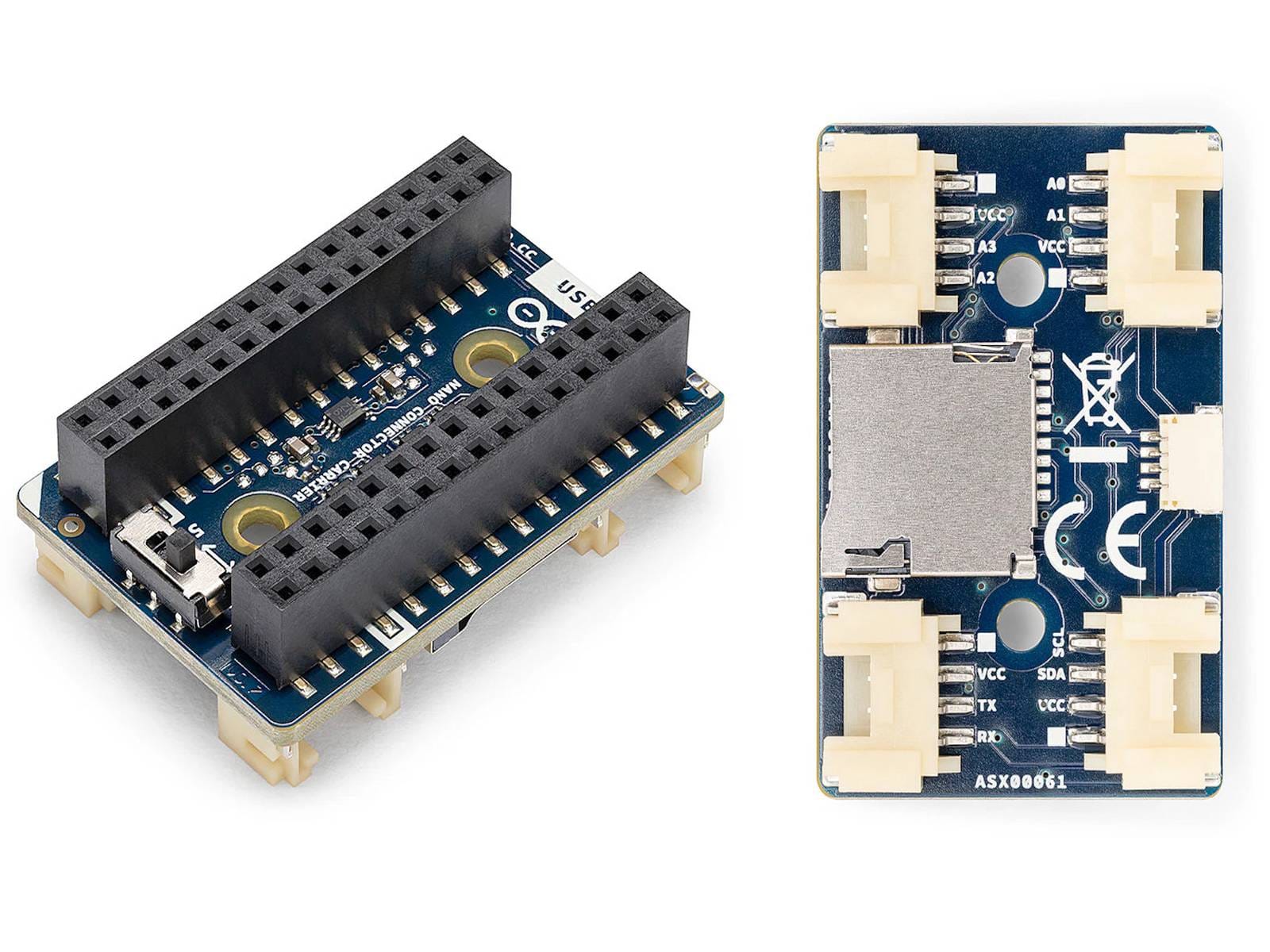

A hordozótábla Arduino Nano formátumú fejlesztőlapokra illeszkedik, és a csatlakoztatott modulok azonnal használatba vehetők a beépített Grove, Qwiic és microSD interfészeken keresztül. A Grove rendszer az analóg/digitális, UART és I²C eszközök csatlakoztatását támogatja, míg a Qwiic csatlakozó I²C alapú modulokhoz kínál gyors csatlakozást. A microSD kártyaolvasó SPI-n keresztül kommunikál, lehetővé téve az adatok naplózását vagy edge AI modellek lokális betöltését.

A tápellátás egy kapcsoló segítségével választható: +3,3 VDC vagy +5 VDC. Ez lehetővé teszi érzékeny perifériák, például alacsony feszültségű szenzorok biztonságos működtetését is. A microSD és Qwiic modulok minden esetben fix +3,3 V‑on működnek, ezzel biztosítva a kompatibilitást a 3,3 V logikai szinttel dolgozó rendszerekkel (pl. Nano RP2040 Connect, Nano ESP32).

A csatlakozók kiosztása logikus és jól dokumentált, elősegítve a gyors rendszerépítést. Nincs szükség forrasztásra vagy speciális shield‑ekre – minden közvetlenül, „bedug‑és‑használ” módon működik.

Tippek

• Edge AI adatgyűjtő rendszer – microSD‑re rögzített szenzoradatok, real‑time gépi tanulásos osztályozással (Nano ESP32‑vel).
• Környezetfigyelő rendszer – Grove I²C páratartalom‑ és hőmérséklet‑szenzorral, adatmentéssel.
• IoT vezérlőmodul – Qwiic‑es szenzorokkal és Modulino bővítésekkel, MQTT‑kapcsolaton keresztül.
• Interaktív oktatási panelek – MicroPython‑alapú szenzor‑és kijelzővezérlés Arduino Nano RP2040‑nal.
• Művészeti installációk vezérlése – Grove fény‑ vagy mozgásérzékelőkkel, SD‑kártyás naplózással.
• Okosotthon vezérlés prototípus – Matter‑kompatibilis Nano vezérlővel, valós adatokkal.
• Mobil adatgyűjtő eszköz – akkumulátoros Nano‑val, SD‑kártyára történő helyi adattárolással.

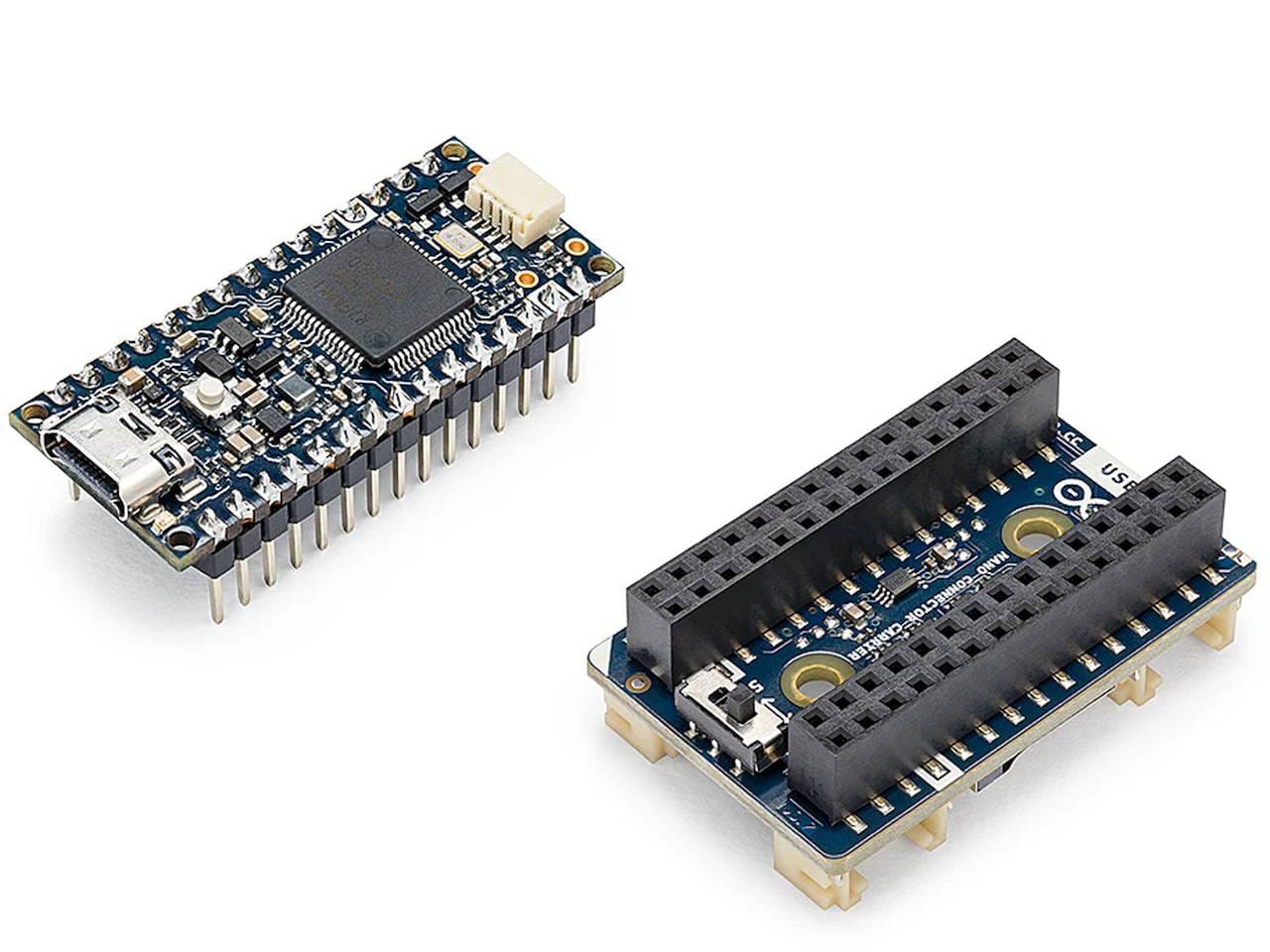

A hordozótábla számos Arduino Nano formátumú fejlesztőpanellel kompatibilis, többek között a Nano RP2040 Connect, Nano ESP32, Nano Every, Nano 33 BLE, és a Nano Matter lapkákkal is. A működés stabil és jól dokumentált, Arduino IDE és MicroPython környezetben is támogatott. A termék rendelkezik CE, FCC, UKCA, RoHS és REACH tanúsítványokkal. A platform már beépítésre került Arduino hivatalos példaprojektekbe is.

Műszaki jellemzők

• Kompatibilis fejlesztőlapok: Arduino Nano RP2040 Connect, Nano ESP32, Nano Every, Nano 33 BLE, Nano Matter

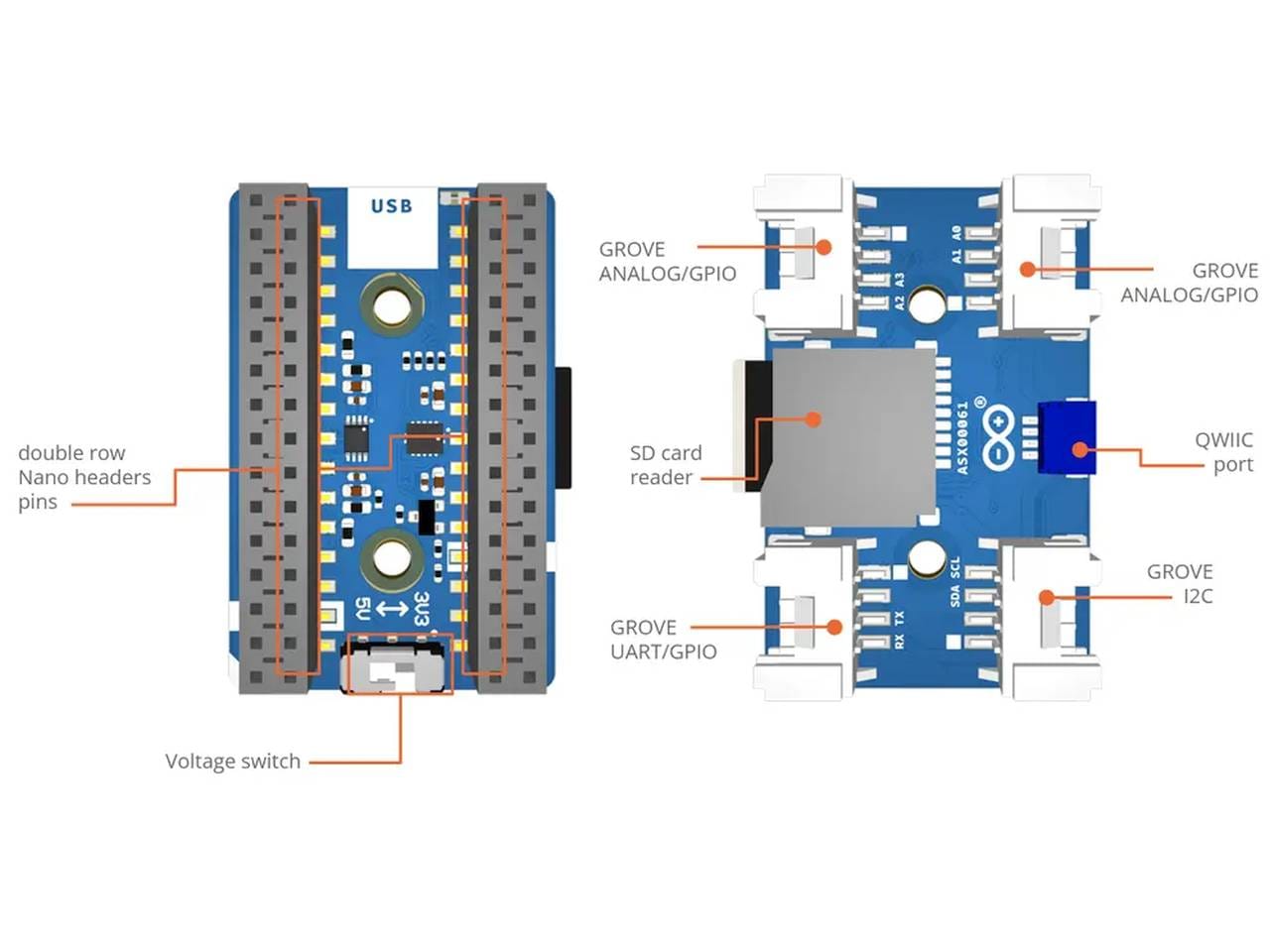

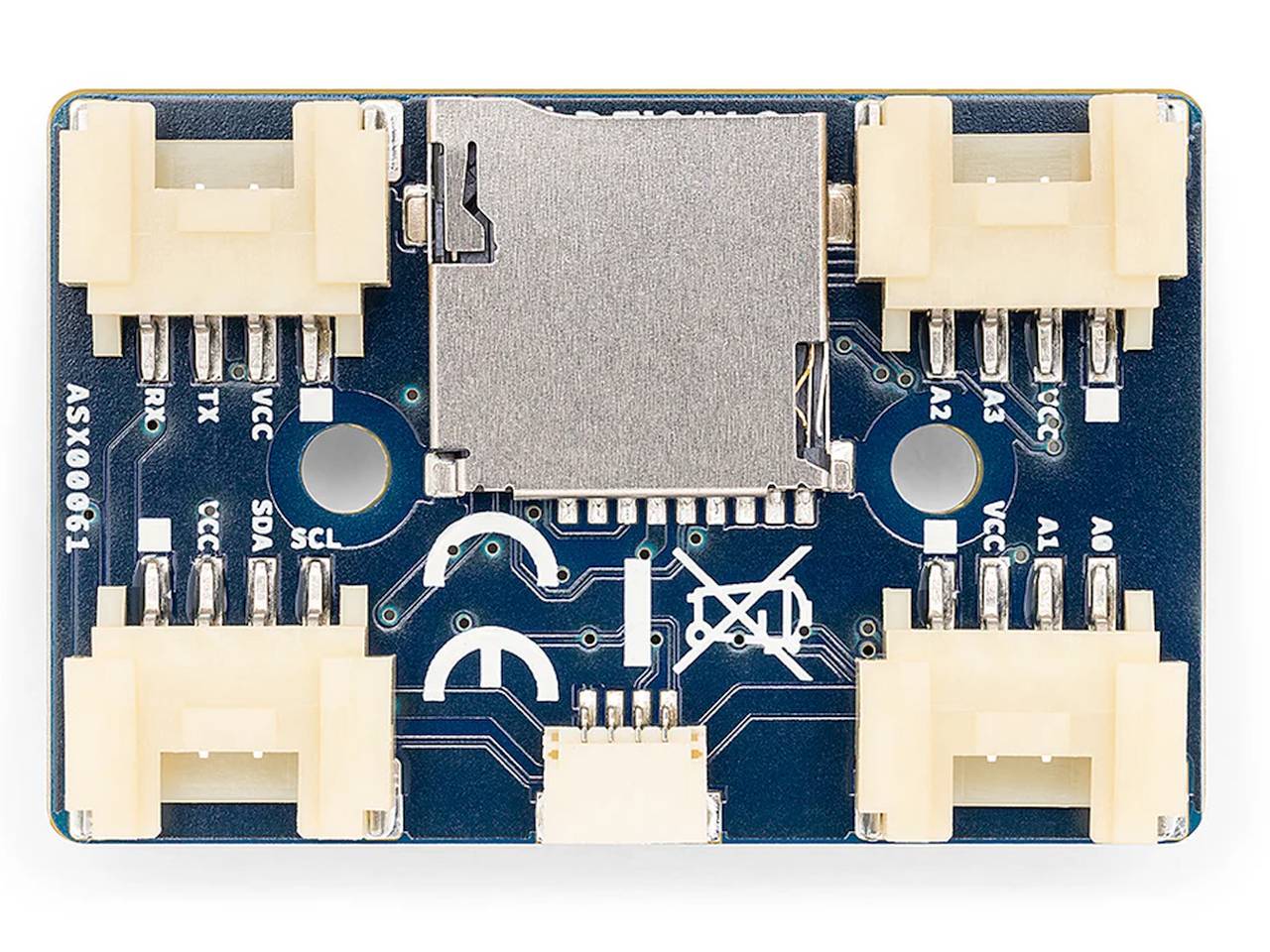

• Csatlakozók: 2× Grove (analóg/digitális), 1× Grove I²C, 1× Grove UART, 1× Qwiic I²C
• Adattárolás: microSD kártyaolvasó SPI interfésszel

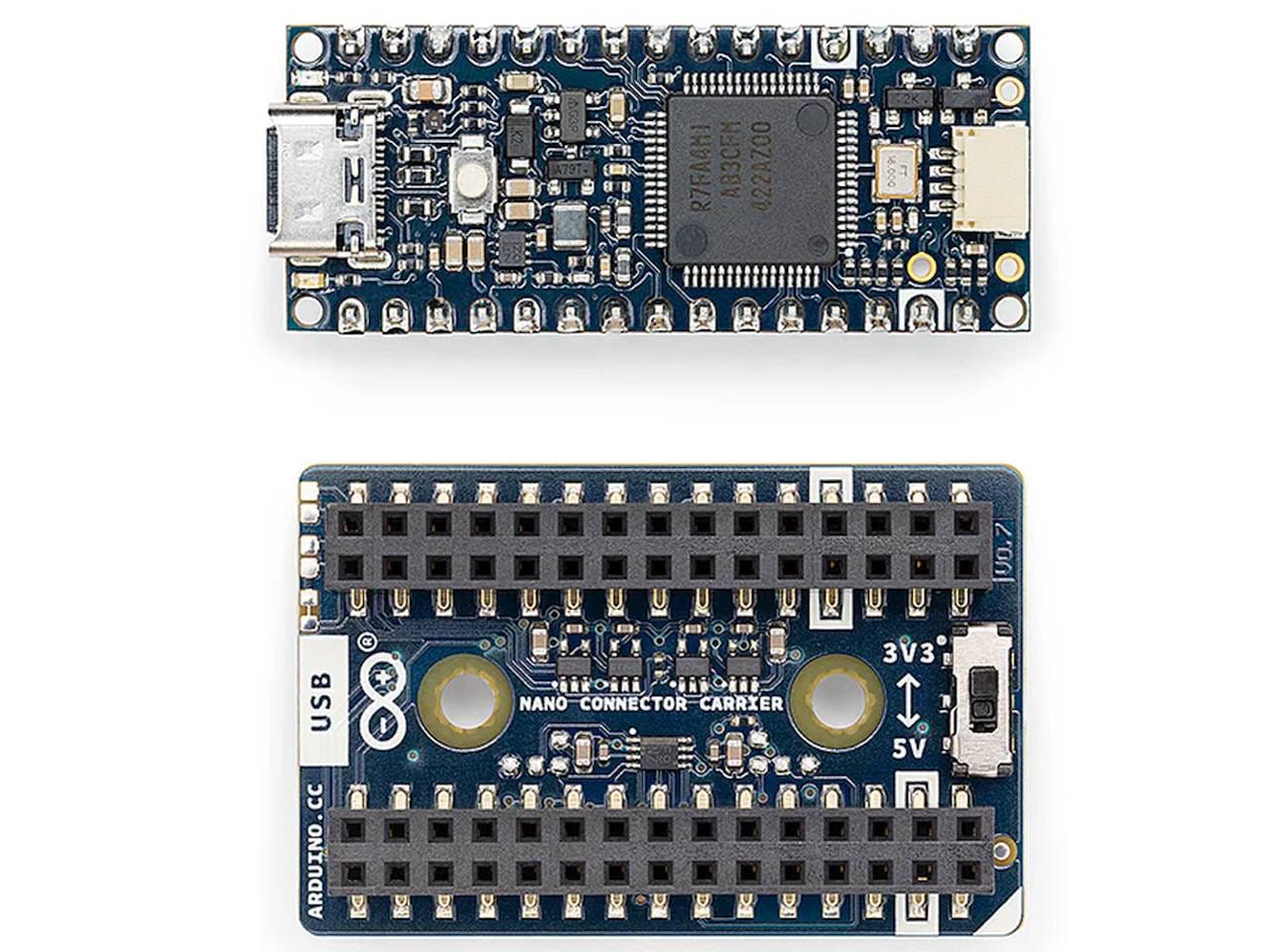

• Logikai feszültség: Választható +3,3 V vagy +5 V (kapcsolóval)
• microSD/Qwiic működési szint: fix +3,3 V
• Méret: 28 × 43 mm
• Üzemi hőmérséklet: –40 °C … +85 °C

Kapcsolódó dokumentumok

• Nano Connector Carrier hivatalos oldal [docs.arduino.cc]
• Használat kezdőknek – Nano Connector Carrier [docs.arduino.cc]

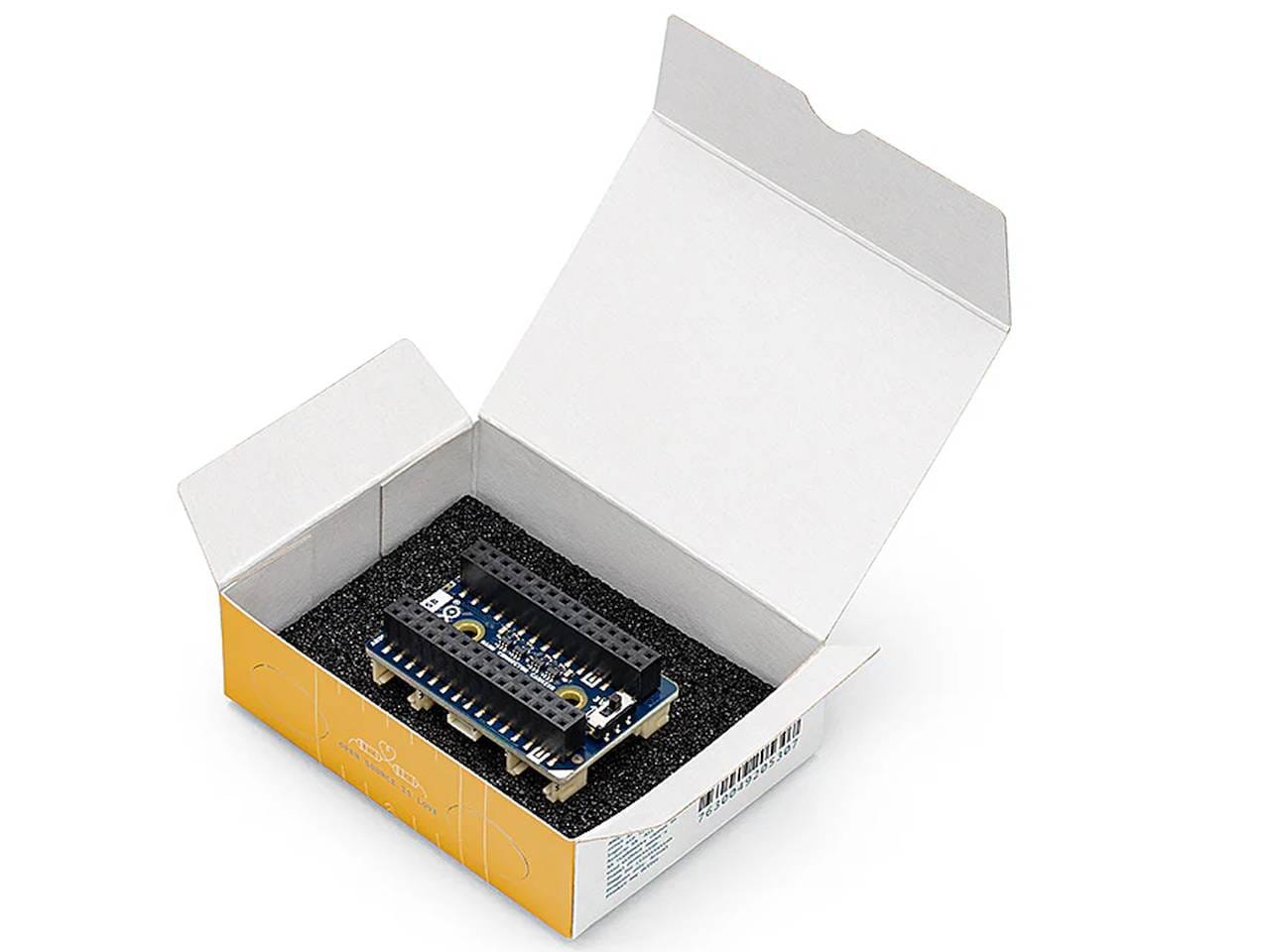

Csomag

• 1x Nano Connector Carrier
• 1x doboz
